Beschreibung

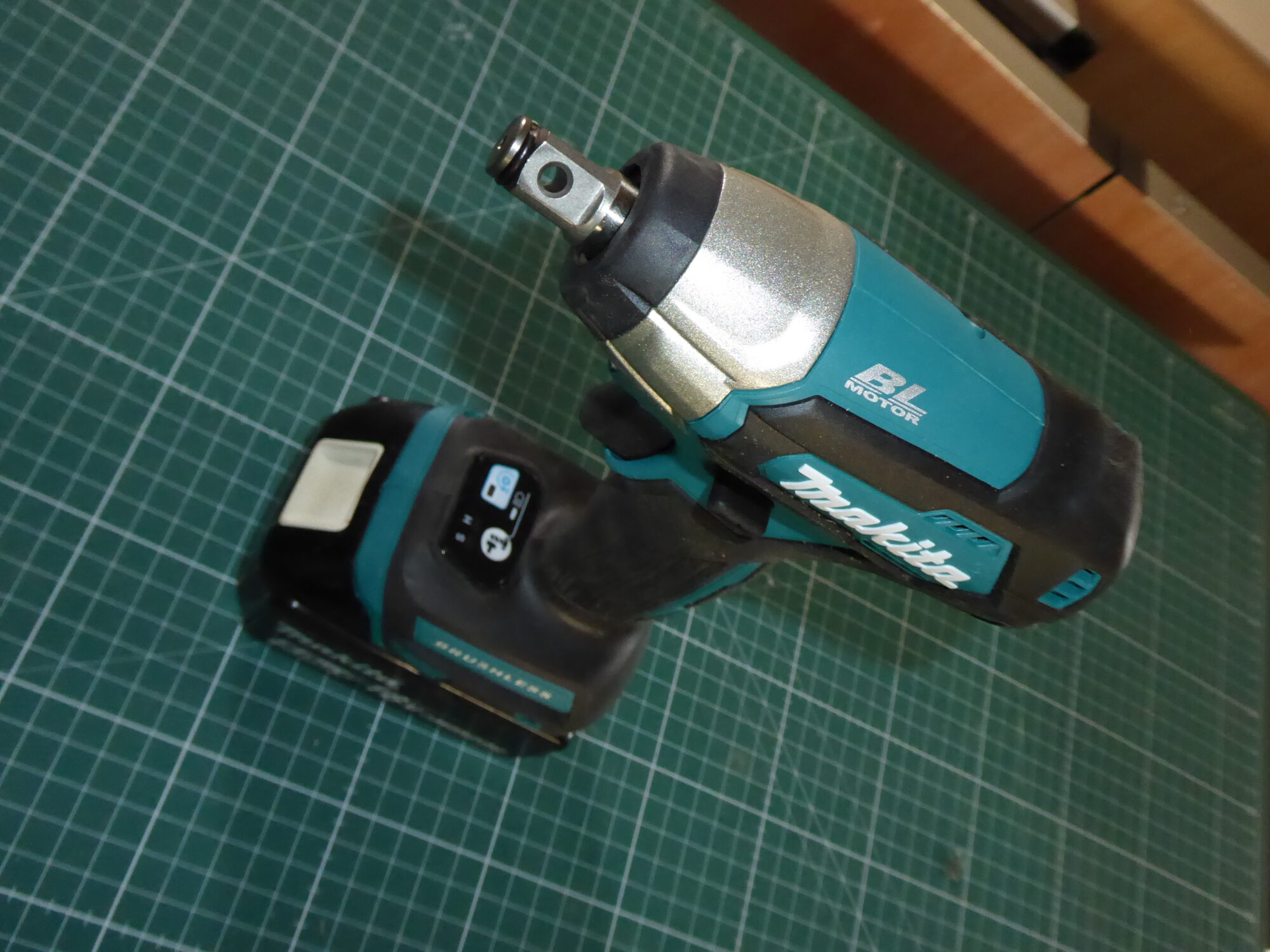

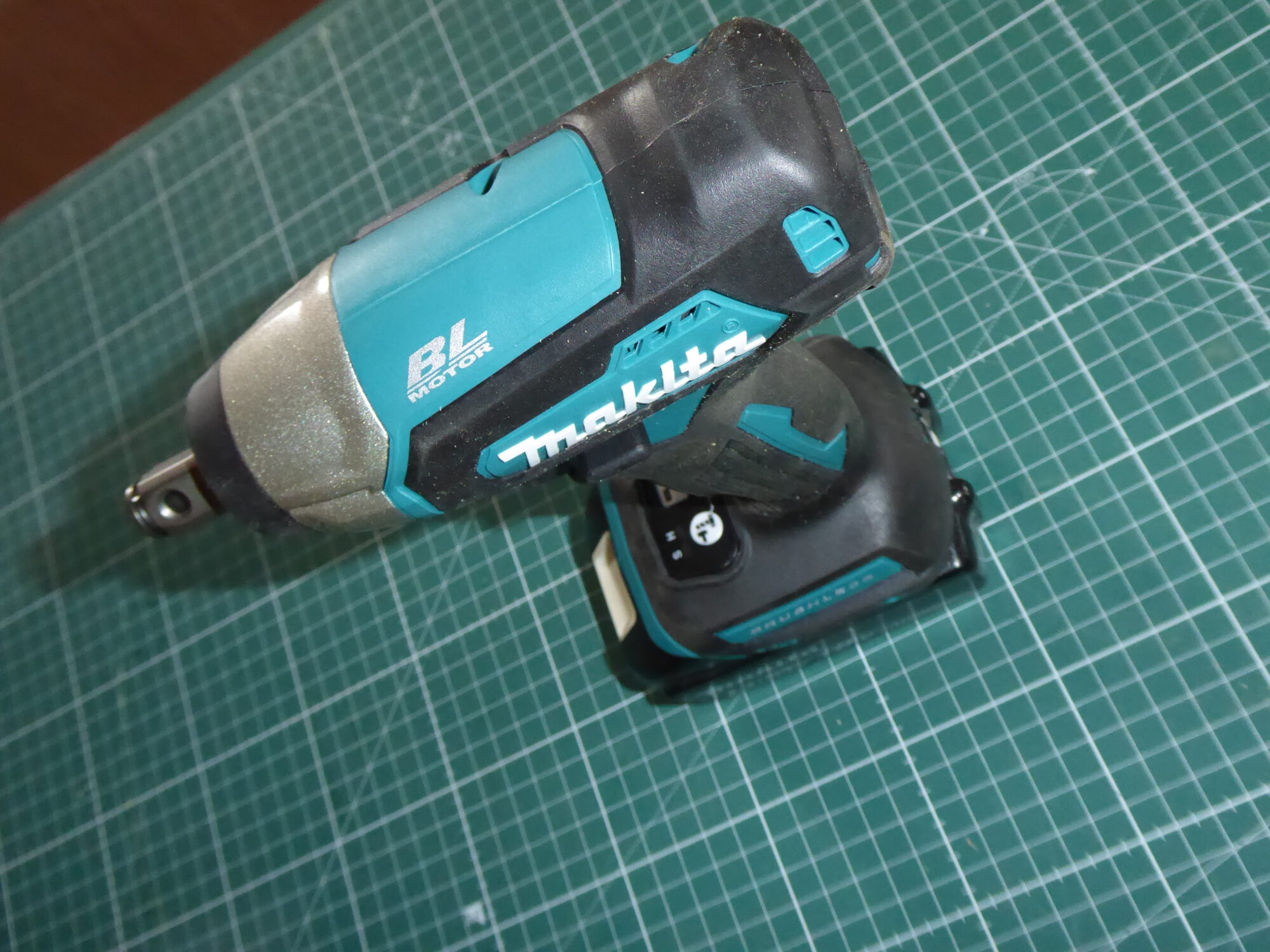

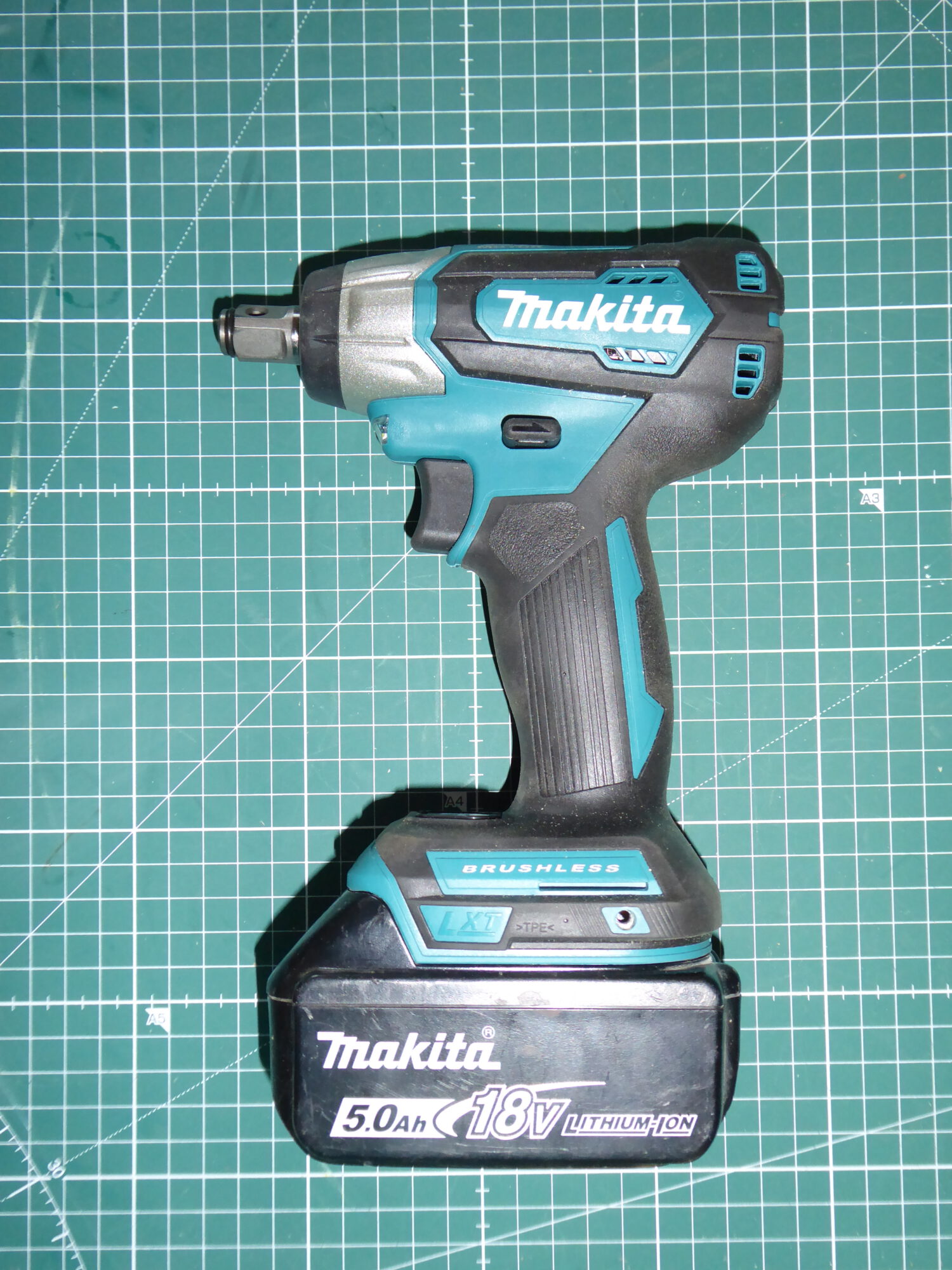

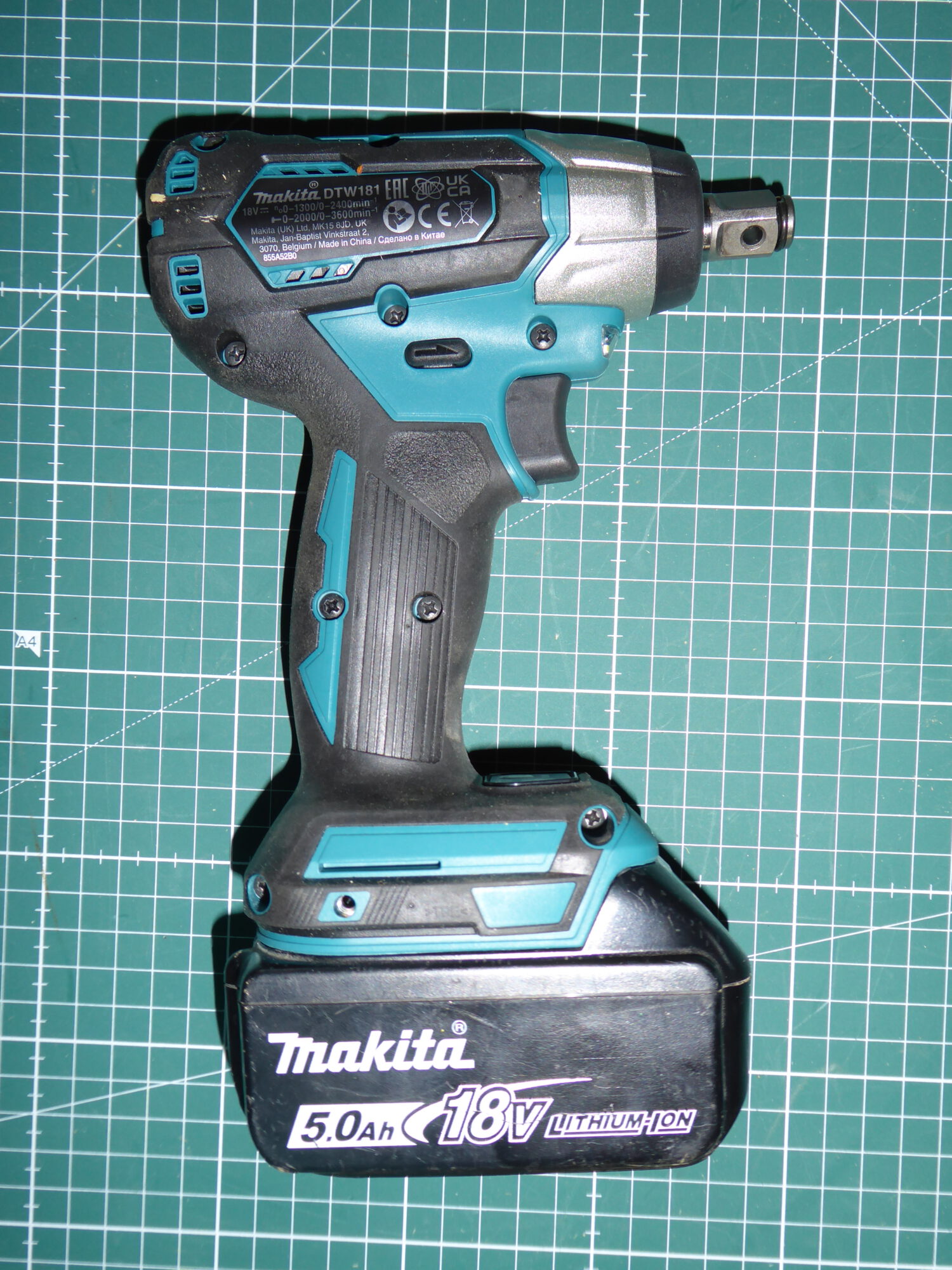

Der Makita DTW300 ist ein kompakter und leistungsstarker Akku-Schlagschrauber für das schnelle Lösen und Anziehen von Schrauben und Muttern. Das Gerät arbeitet mit dem Makita-LXT-18-V-Akkusystem und ist mit einem bürstenlosen Motor ausgestattet.
Durch seine kurze Bauform eignet sich der Schlagschrauber besonders für Arbeiten an Fahrzeugen, Maschinen, Metallkonstruktionen und schwer erreichbaren Montagestellen. Der 1/2-Zoll-Außenvierkant ermöglicht die Verwendung geeigneter schlagfester Steckschlüsseleinsätze.
Typische Einsatzbereiche
- Radwechsel an Pkw und Anhängern
- Lösen von Radmuttern und Radschrauben
- Reparatur- und Wartungsarbeiten an Fahrzeugen
- Montage von Metallkonstruktionen
- Aufbau von Regalen und Unterkonstruktionen
- Arbeiten an Maschinen und landwirtschaftlichen Geräten
- Montage von Verschraubungen im Holzbau
- Lösen festsitzender oder leicht korrodierter Schrauben
- Montagearbeiten an Anhängern und Gartengeräten
Leistung und Drehmoment
Der Schlagschrauber besitzt vier elektronisch wählbare Leistungsstufen. Dadurch kann die Leistung an unterschiedliche Schraubengrößen und Materialien angepasst werden.
Je nach gewählter Stufe stellt das Gerät ein maximales Anzugsdrehmoment von etwa 100, 160, 210 oder 330 Nm bereit. Das maximale Lösemoment liegt bei bis zu 580 Nm.
Die höchste Stufe eignet sich vor allem zum Lösen stärker angezogener Schraubverbindungen. Für kleinere Schrauben, empfindliche Bauteile oder Vorarbeiten sollten die niedrigeren Leistungsstufen verwendet werden.
Vier Leistungsstufen

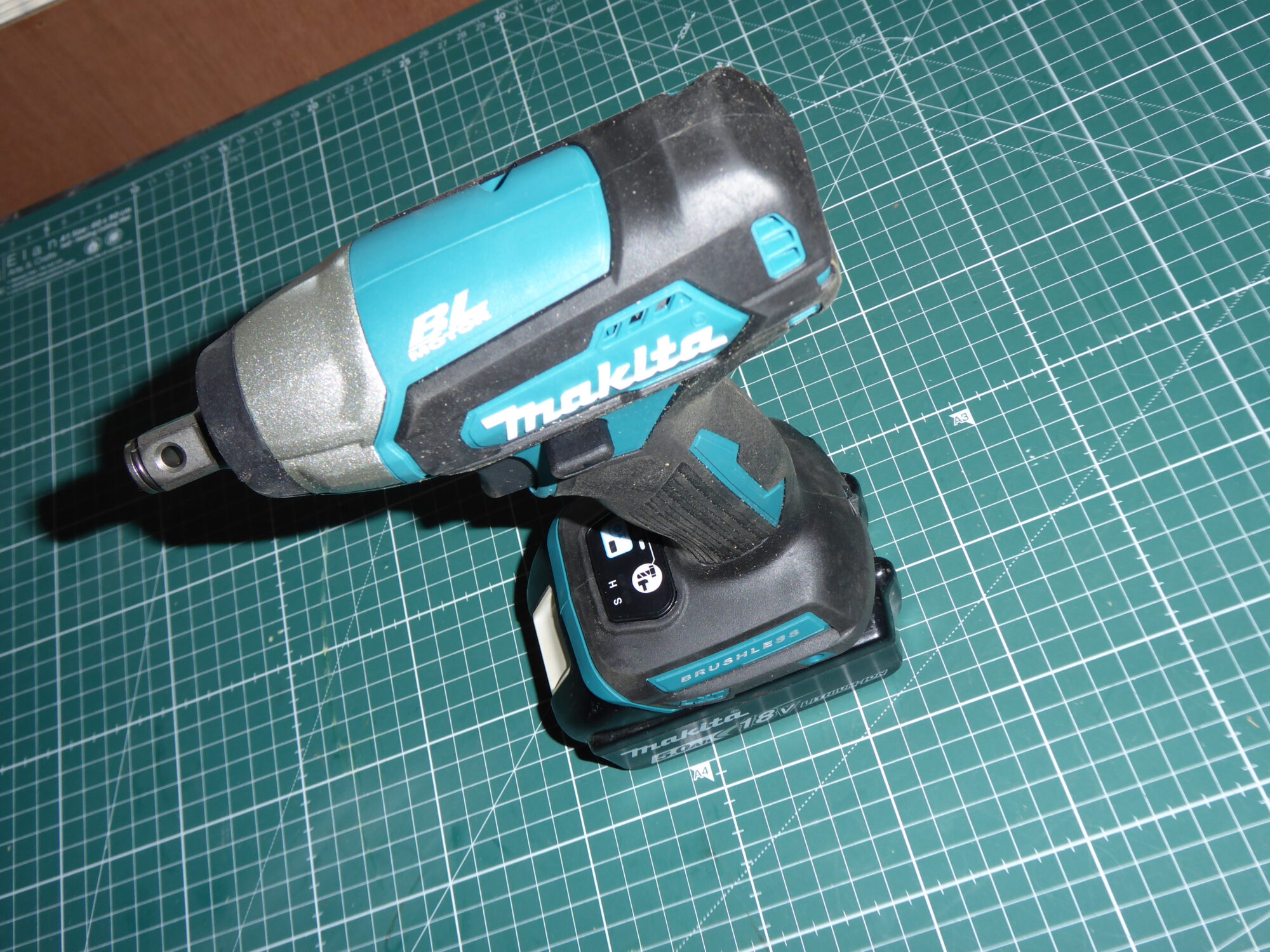

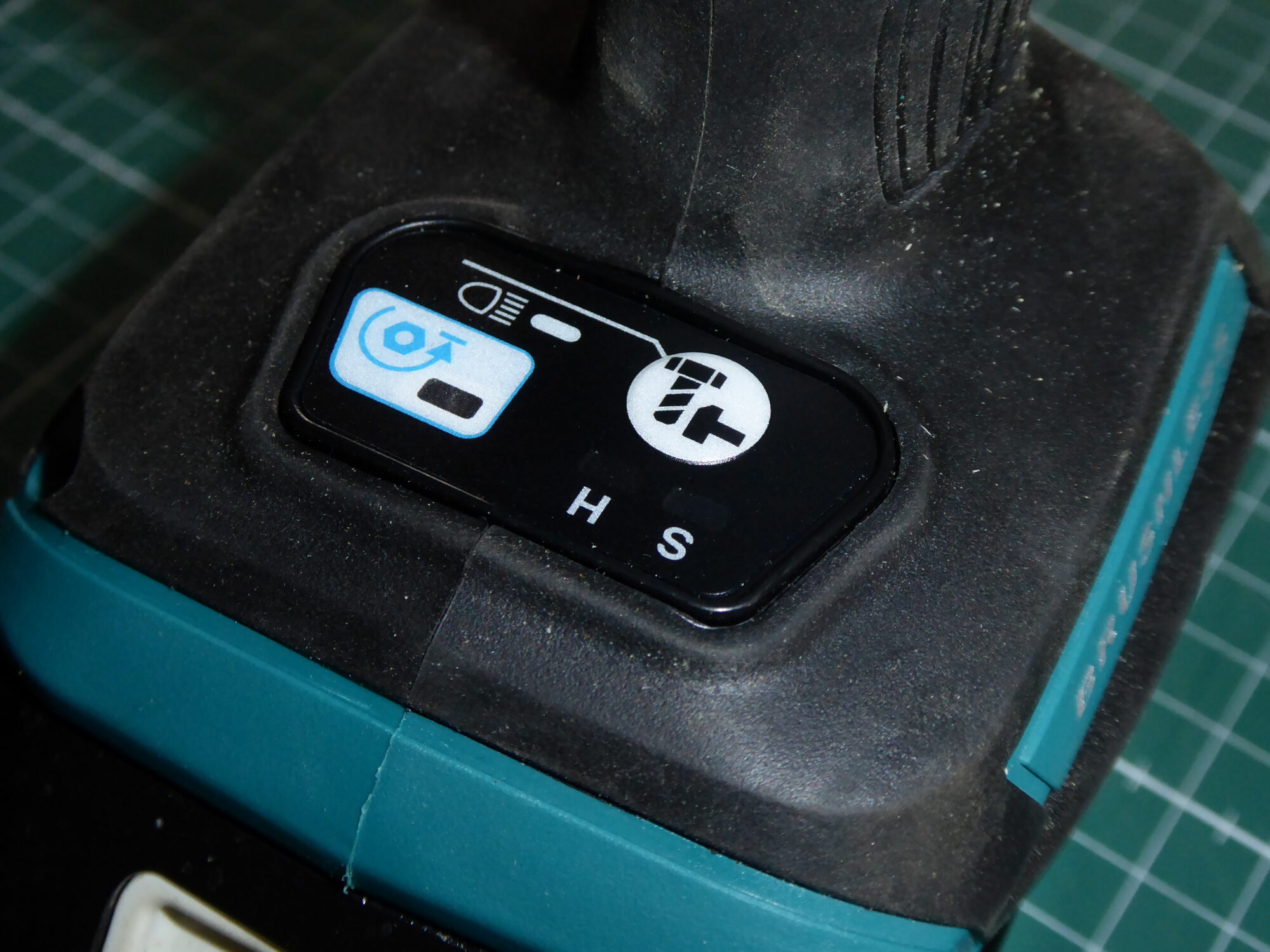

Über das Bedienfeld am unteren Bereich des Handgriffs kann zwischen mehreren Leistungsstufen gewählt werden. Die Einstellung beeinflusst Drehzahl, Schlagzahl und erreichbares Drehmoment.
- Stufe 1 für kleine und empfindliche Schraubverbindungen
- Stufe 2 für leichte Montagearbeiten
- Stufe 3 für kräftigere Verschraubungen
- Stufe 4 für maximale Leistung beim Lösen und Anziehen
Die genaue Einstellung sollte immer passend zur Schraubengröße, zum Material und zum erforderlichen Anzugsdrehmoment gewählt werden.
Auto-Stopp-Funktion
Der Makita DTW300 verfügt über verschiedene Auto-Stopp- und Schraubassistenzfunktionen im Rechts- und Linkslauf. Diese Funktionen unterstützen ein kontrolliertes Ein- und Ausschrauben.
Beim Lösen kann das Gerät nach dem Erkennen einer gelösten Schraubverbindung die Drehzahl reduzieren oder automatisch stoppen. Dadurch wird das Risiko verringert, dass eine Mutter vollständig abgeschleudert wird oder auf den Boden fällt.
Beim Anziehen können die Assistenzfunktionen helfen, Schrauben kontrollierter anzusetzen. Sie ersetzen jedoch keine abschließende Kontrolle mit einem Drehmomentschlüssel.
Radwechsel
Der Schlagschrauber eignet sich gut zum Lösen und vorläufigen Anziehen von Radschrauben und Radmuttern. Durch das hohe Lösemoment können viele übliche Pkw-Radverschraubungen gelöst werden.
Festgerostete, beschädigte oder mit deutlich zu hohem Drehmoment angezogene Radschrauben können die Leistungsgrenze des Geräts überschreiten. In diesem Fall muss ein geeigneter Radmutternschlüssel, Knebel oder stärkerer Schlagschrauber verwendet werden.
Beim Montieren dürfen Radschrauben nur vorsichtig und über Kreuz angesetzt werden. Das endgültige Anziehen muss immer mit einem geeigneten Drehmomentschlüssel nach Herstellervorgabe erfolgen.
Montage von Schraubverbindungen
Der Schlagschrauber eignet sich für zahlreiche Montagearbeiten mit größeren Schrauben und Muttern. Dazu gehören beispielsweise Metallrahmen, Maschinenhalterungen, Unterkonstruktionen, Holzbauschrauben und Befestigungen an Anhängern.
Durch den Schlagmechanismus wird ein hohes Drehmoment erzeugt, ohne dass das gesamte Reaktionsmoment unmittelbar auf das Handgelenk übertragen wird. Trotzdem muss das Gerät stets sicher mit beiden Händen beziehungsweise mit festem Griff geführt werden.

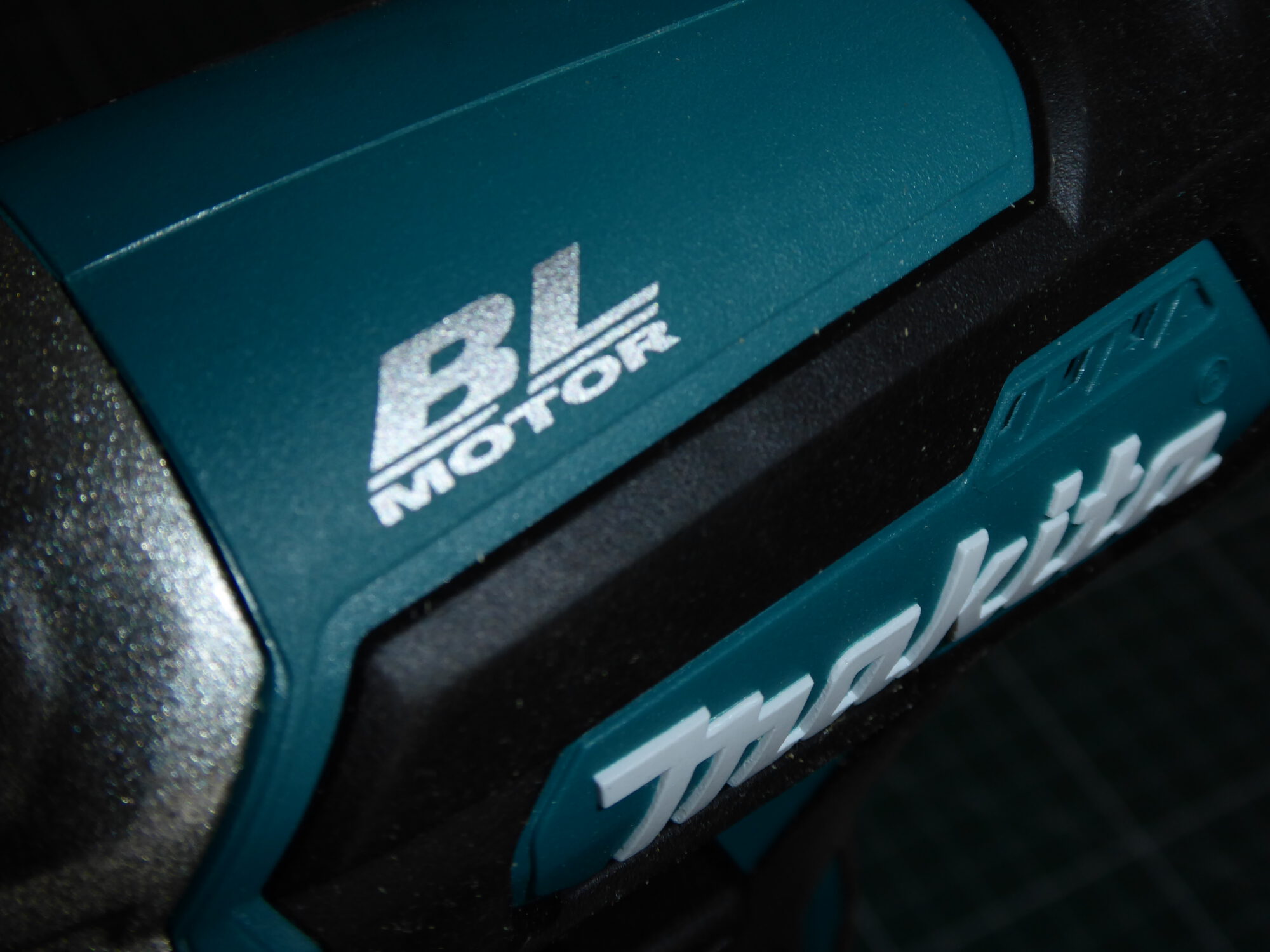

Bürstenloser Motor
Der bürstenlose Motor arbeitet ohne verschleißanfällige Kohlebürsten. Dadurch wird die Energie des Akkus effizient genutzt und der Wartungsaufwand reduziert.
Die elektronische Motorsteuerung überwacht die Belastung des Geräts. Bei Überlastung oder blockierendem Werkzeug kann die Elektronik die Leistung reduzieren oder das Gerät abschalten.

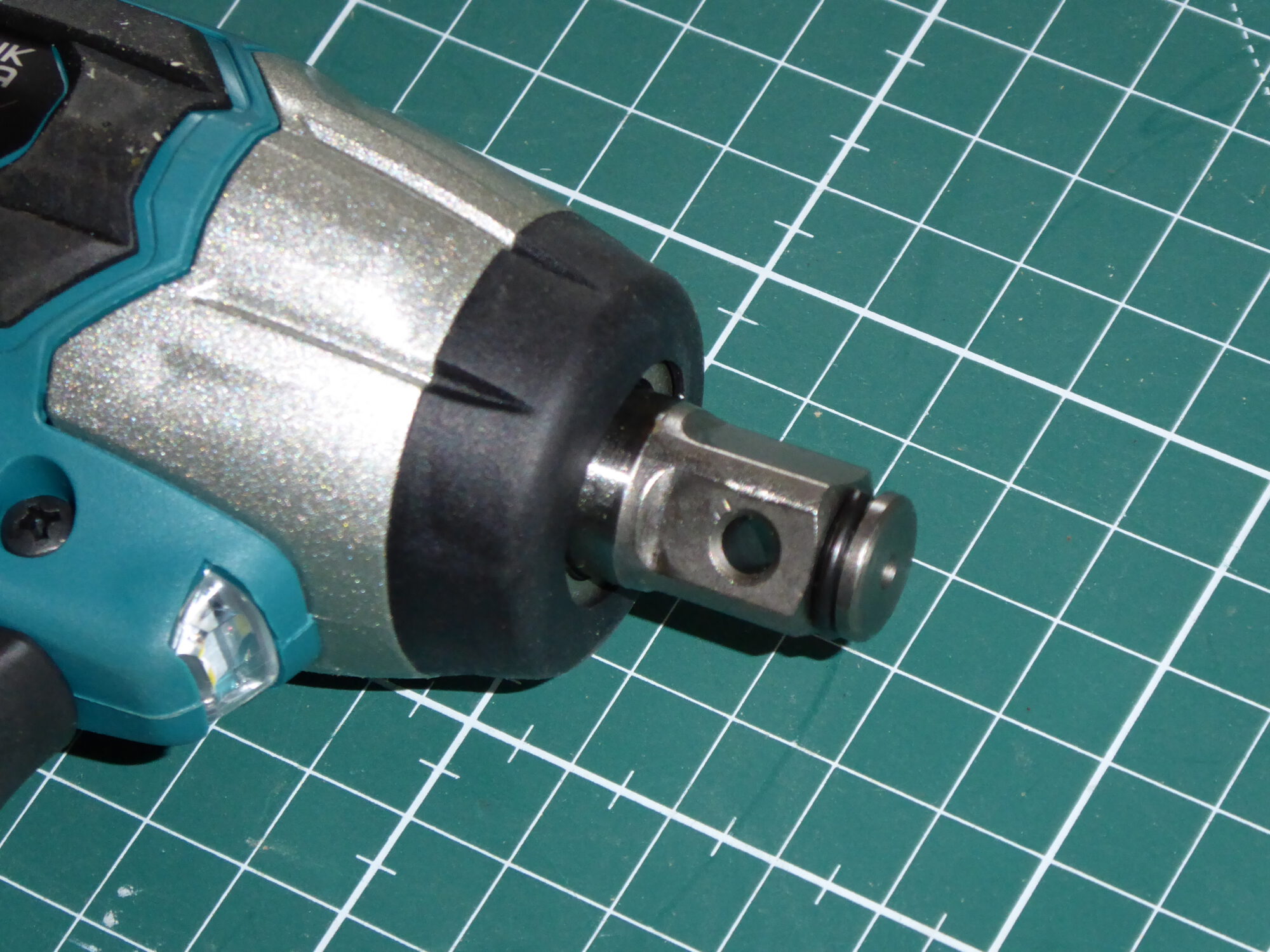

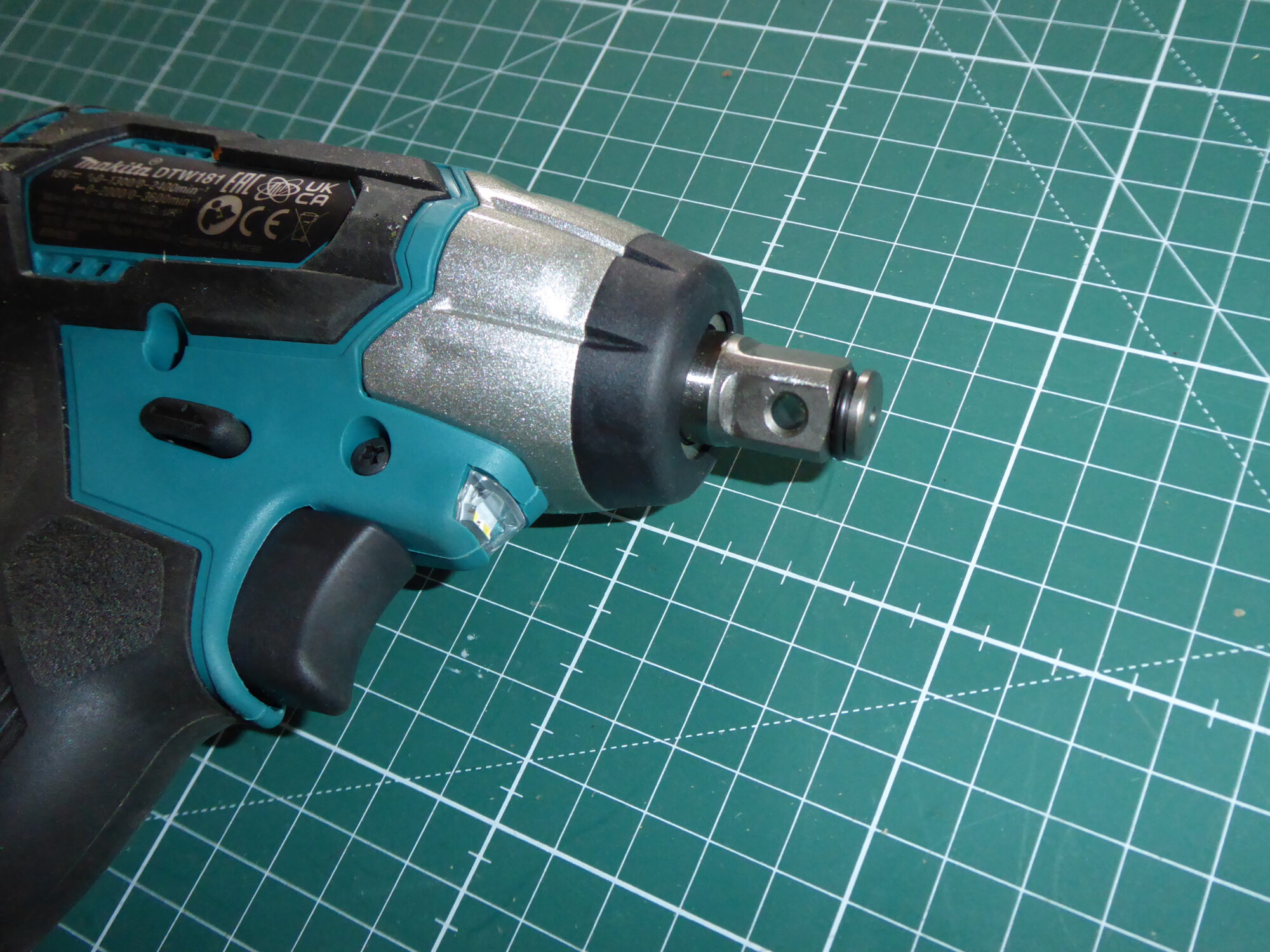

1/2-Zoll-Außenvierkant
Das Gerät besitzt eine 1/2-Zoll-Außenvierkantaufnahme mit Sicherungsstift. Zur sicheren Verwendung müssen passende Steckschlüsseleinsätze mit geeigneter Bohrung sowie Sicherungsring beziehungsweise Sicherungsstift verwendet werden.
Für den Betrieb mit einem Schlagschrauber sind ausschließlich schlagfeste Stecknüsse vorgesehen. Normale verchromte Stecknüsse aus einem Handwerkzeugsatz können unter der Schlagbelastung reißen oder platzen.
Geeignete Stecknüsse
Zum Gerät gehören schlagfeste Steckschlüsseleinsätze in verschiedenen Schlüsselweiten. Für Fahrzeugarbeiten werden häufig die Größen 17 mm, 19 mm und 21 mm benötigt.
Vor der Verwendung muss geprüft werden, ob die ausgewählte Stecknuss genau auf die Mutter oder den Schraubenkopf passt. Eine zu große oder beschädigte Stecknuss kann abrutschen und Schraube, Werkzeug oder Werkstück beschädigen.
Anwendung
- Passende schlagfeste Stecknuss auswählen.
- Stecknuss auf den 1/2-Zoll-Außenvierkant setzen.
- Stecknuss mit Sicherungsstift und Sicherungsring befestigen.
- Geladenen Makita-LXT-Akku einsetzen.
- Gewünschte Drehrichtung einstellen.
- Passende Leistungsstufe auswählen.
- Stecknuss vollständig und gerade auf die Schraube setzen.
- Schalter zunächst kontrolliert betätigen.
- Schraube lösen oder vorsichtig anziehen.
- Vorgeschriebenes Enddrehmoment mit einem Drehmomentschlüssel herstellen.
Vorteile
- Bis zu 330 Nm Anzugsdrehmoment
- Bis zu 580 Nm maximales Lösemoment
- Vier elektronisch einstellbare Leistungsstufen
- Auto-Stopp-Funktionen im Rechts- und Linkslauf
- Kompakte Bauform für enge Arbeitsbereiche
- Bürstenloser und wartungsarmer Motor
- 1/2-Zoll-Außenvierkant

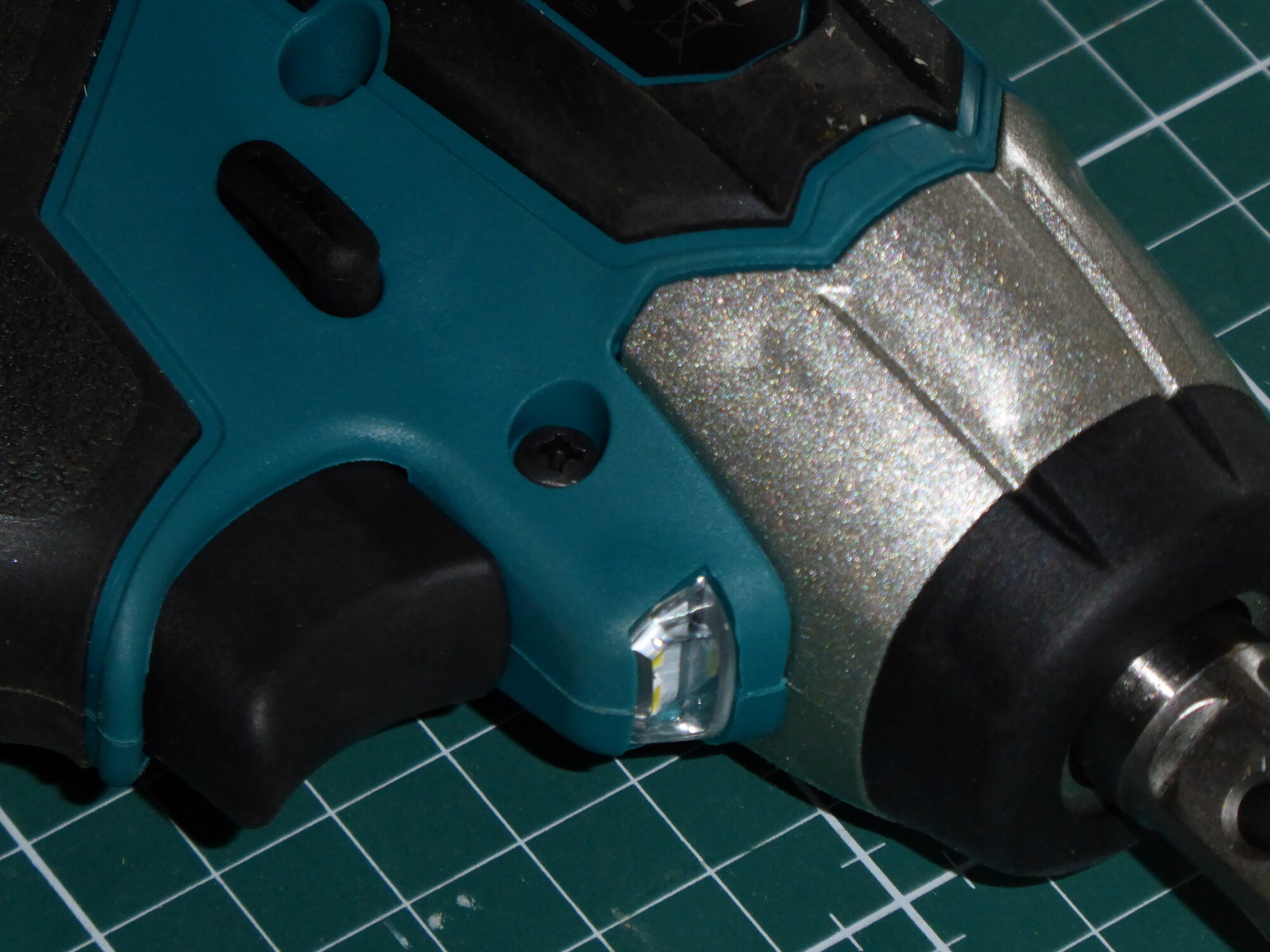

- LED-Arbeitsbeleuchtung
- Feinfühlig regelbarer Schalter
- Kompatibel mit Makita-LXT-18-V-Akkus
- Geeignet für Fahrzeug-, Maschinen- und Montagearbeiten
Hinweise zum richtigen Drehmoment
Ein Schlagschrauber erzeugt das Drehmoment in kurzen Schlagimpulsen. Das tatsächlich erreichte Anzugsdrehmoment hängt unter anderem von Akkuladung, Leistungsstufe, Betätigungsdauer, Schraubengröße, Gewindezustand und verwendeter Stecknuss ab.
Das Gerät ist daher kein Ersatz für einen Drehmomentschlüssel. Sicherheitsrelevante Verschraubungen müssen nach dem Einsatz des Schlagschraubers immer mit einem geeigneten Drehmomentschlüssel geprüft werden.
Dies gilt insbesondere für:
- Radschrauben und Radmuttern
- Bremsanlagen
- Fahrwerksbauteile
- Motor- und Getriebebauteile
- tragende Metallkonstruktionen
- Maschinenbauteile mit vorgeschriebenem Drehmoment
Sicherheitshinweise
- Schutzbrille tragen.
- Nur schlagfeste Stecknüsse verwenden.
- Keine beschädigten oder gerissenen Stecknüsse verwenden.
- Stecknüsse korrekt mit Sicherungsstift befestigen.
- Werkzeug stets fest und kontrolliert führen.
- Finger von drehenden Teilen fernhalten.
- Keine Verlängerungsrohre am Gerät verwenden.
- Gerät nicht als Hammer oder Hebel benutzen.
- Bei blockierender Schraube den Schalter sofort loslassen.
- Beim Radwechsel Fahrzeug ordnungsgemäß sichern.
- Radschrauben abschließend mit Drehmomentschlüssel anziehen.
Grenzen des Geräts
Der DTW300 eignet sich für viele übliche Schraubarbeiten, ist jedoch kein schwerer Hochleistungsschlagschrauber. Sehr große, stark korrodierte oder industriell angezogene Schraubverbindungen können ein stärkeres Gerät erfordern.
Bei festsitzenden Schrauben sollte zunächst geprüft werden, ob Rostlöser, Wärme oder ein geeignetes Handwerkzeug erforderlich sind. Dauerhaftes Schlagen auf eine vollständig blockierte Verbindung kann Schraubenkopf, Stecknuss oder Werkzeug beschädigen.
Rückgabe
Das Gerät ist sauber und vollständig zurückzugeben. Akku, Ladegerät, Stecknüsse, Sicherungsstift und weiteres Zubehör müssen bei der Rückgabe vorhanden sein.
Starke Verschmutzungen durch Öl, Fett, Bremsstaub, Metallspäne oder Baustoffreste sind vor der Rückgabe zu entfernen.
