Beschreibung

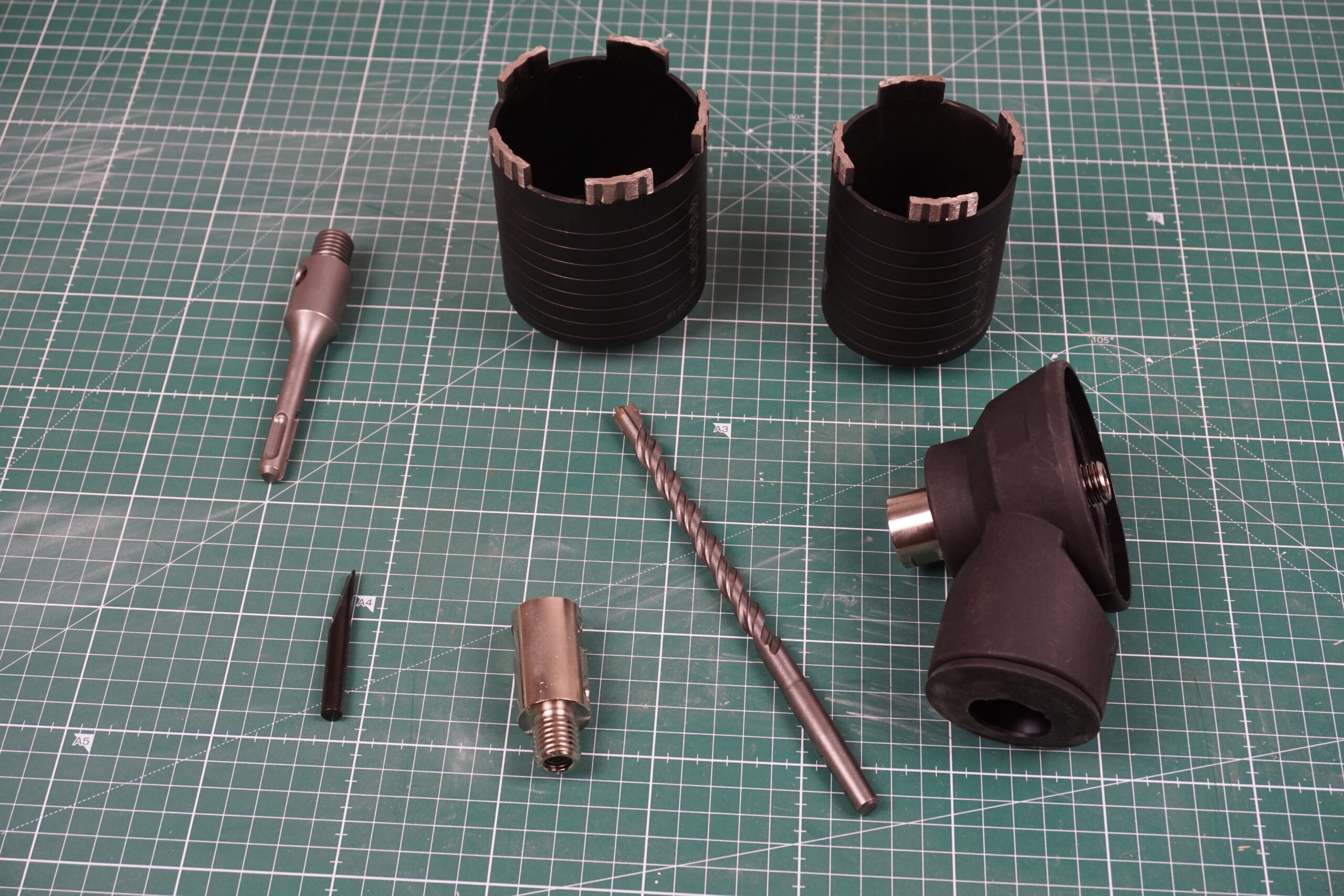

Diamant-Dosensenker-Set Ø 68 und 82 mm mit Staubabsaugung
Das Diamant-Dosensenker-Set dient zum trockenen Herstellen runder Öffnungen in geeigneten mineralischen Baustoffen. Die beiden Bohrkronen mit 68 und 82 mm Durchmesser eignen sich insbesondere für Elektroinstallationen, Unterputzdosen, Abzweigdosen und größere Installationsöffnungen.
Im Gegensatz zu einem klassischen Hartmetall-Dosensenker arbeiten die Diamantsegmente schneidend und ohne zugeschaltete Schlagfunktion. Dadurch können vergleichsweise saubere Bohrungen mit kontrolliertem Materialabtrag hergestellt werden.
Die mitgelieferte Absaugeinheit kann mit einem geeigneten Baustellensauger verbunden werden. Der entstehende Bohrstaub wird dadurch direkt an der Bohrkrone abgesaugt.
Typische Einsatzbereiche
- Öffnungen für Unterputz-Steckdosen herstellen
- Bohrungen für Lichtschalter und Installationsdosen ausführen
- Abzweig- und Verteilerdosen einsetzen
- Größere Installationsöffnungen im Mauerwerk herstellen
- Elektroinstallationen bei Renovierungen vorbereiten
- Öffnungen für Kabel- und Rohrdurchführungen anfertigen
- Mehrere Dosenöffnungen in gleicher Größe bohren
Geeignete Materialien
- Mauerwerk
- Ziegel
- Kalksandstein
- Beton
- Estrich
- Geeigneter Naturstein
- Weitere mineralische Baustoffe entsprechend der eingesetzten Bohrkrone

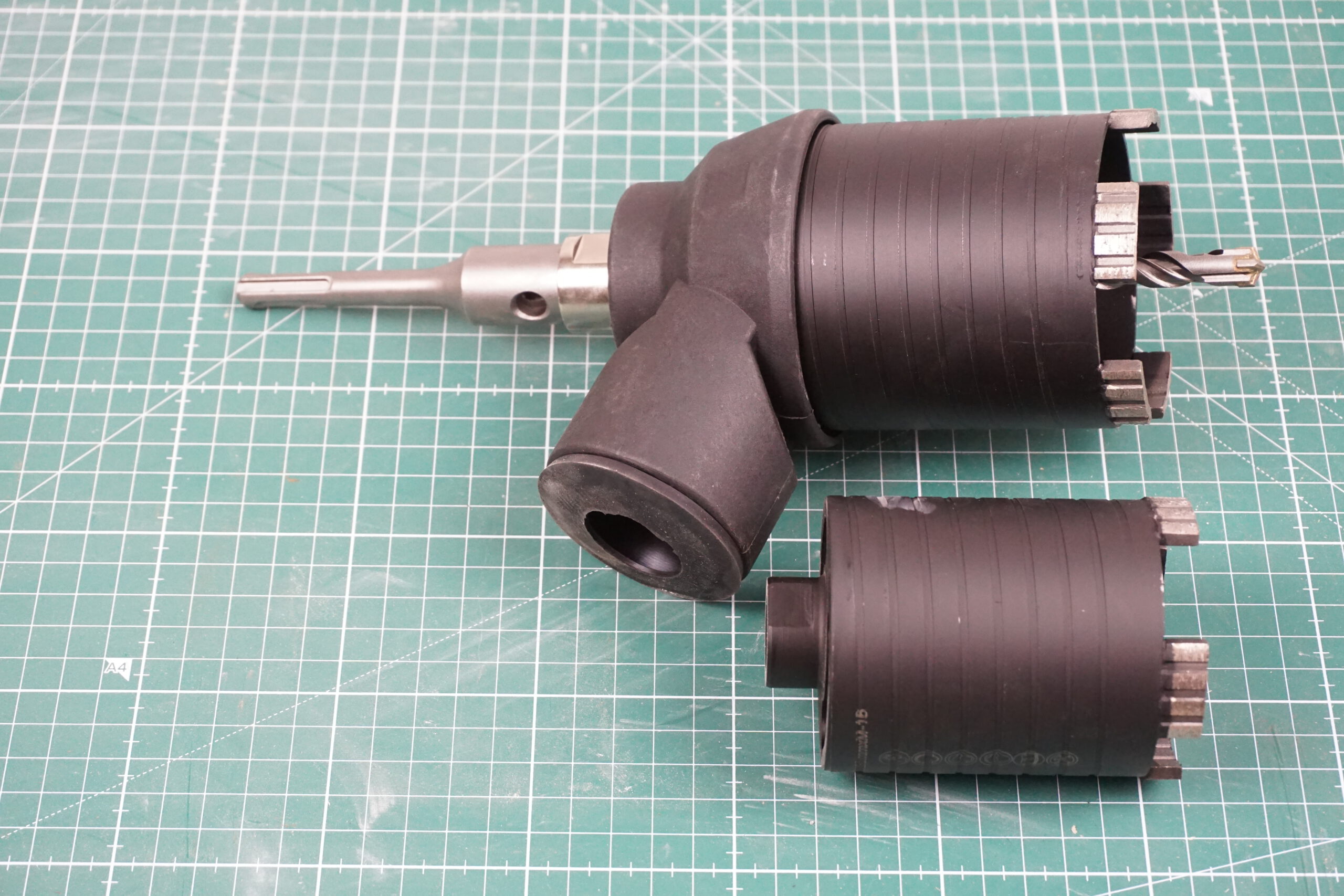

Bohrkrone mit 68 mm Durchmesser
Die kleinere Bohrkrone eignet sich für viele handelsübliche Unterputzdosen und Installationsöffnungen. Vor dem Bohren muss der tatsächlich benötigte Außendurchmesser der Dose kontrolliert werden.
Je nach Hersteller und Dosentyp kann neben dem Durchmesser auch die benötigte Bohrtiefe variieren.
Bohrkrone mit 82 mm Durchmesser
Die größere Bohrkrone ist für entsprechend größere Installationsdosen, Abzweigdosen und spezielle Einbausituationen vorgesehen. Sie kann außerdem genutzt werden, wenn um die eigentliche Dose zusätzlicher Platz für Ausgleichsmaterial oder Leitungsführung benötigt wird.
Arbeiten mit Staubabsaugung

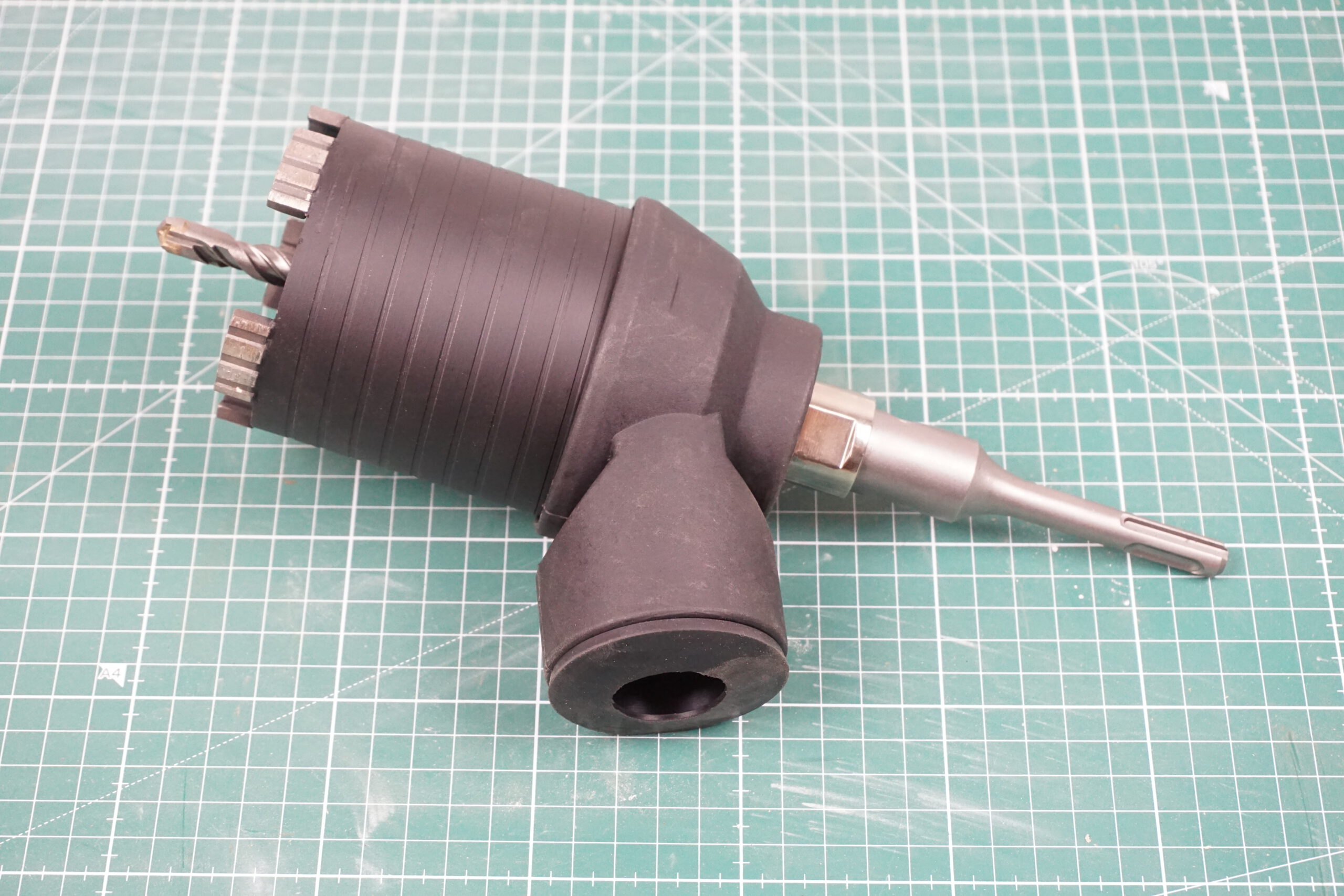

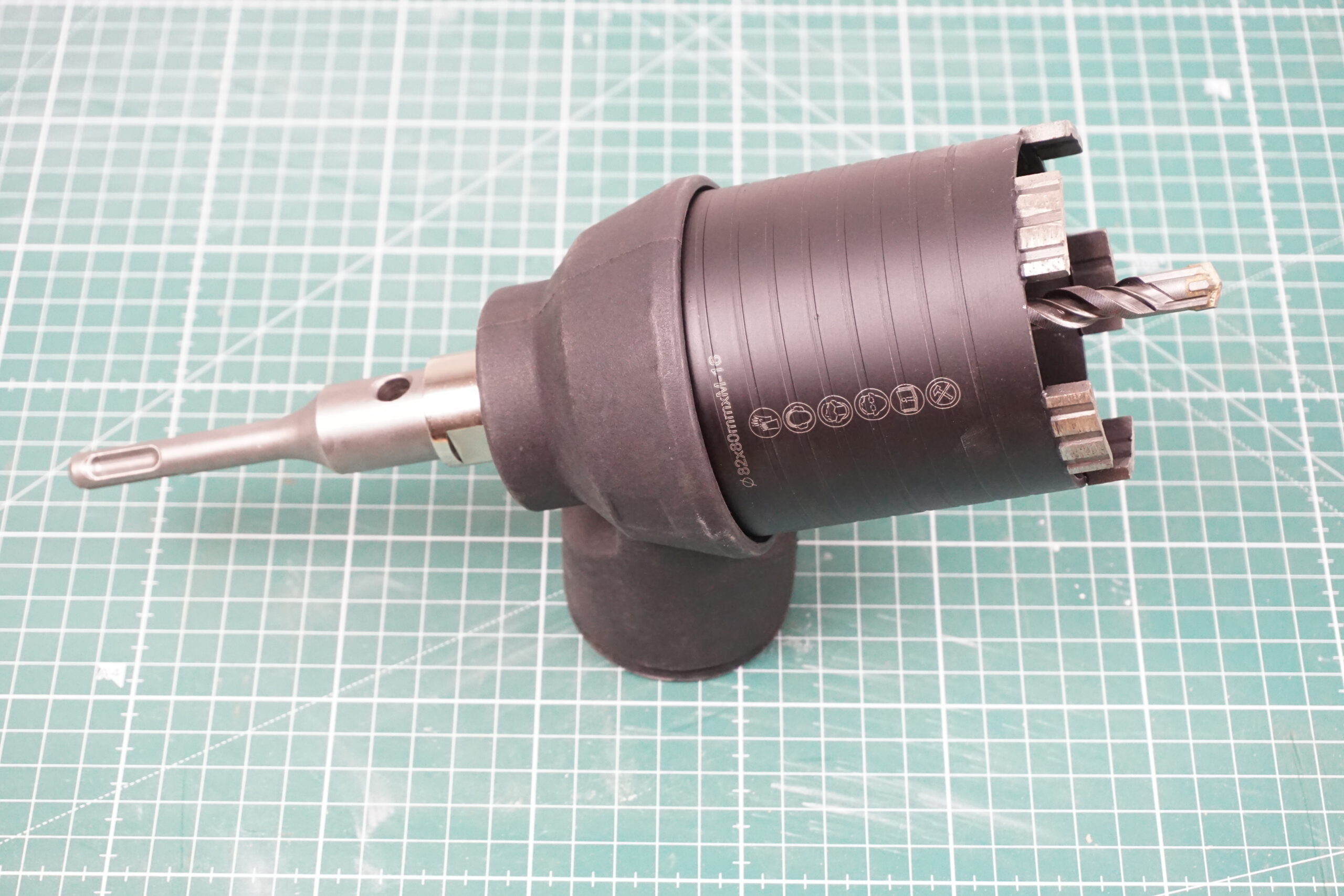

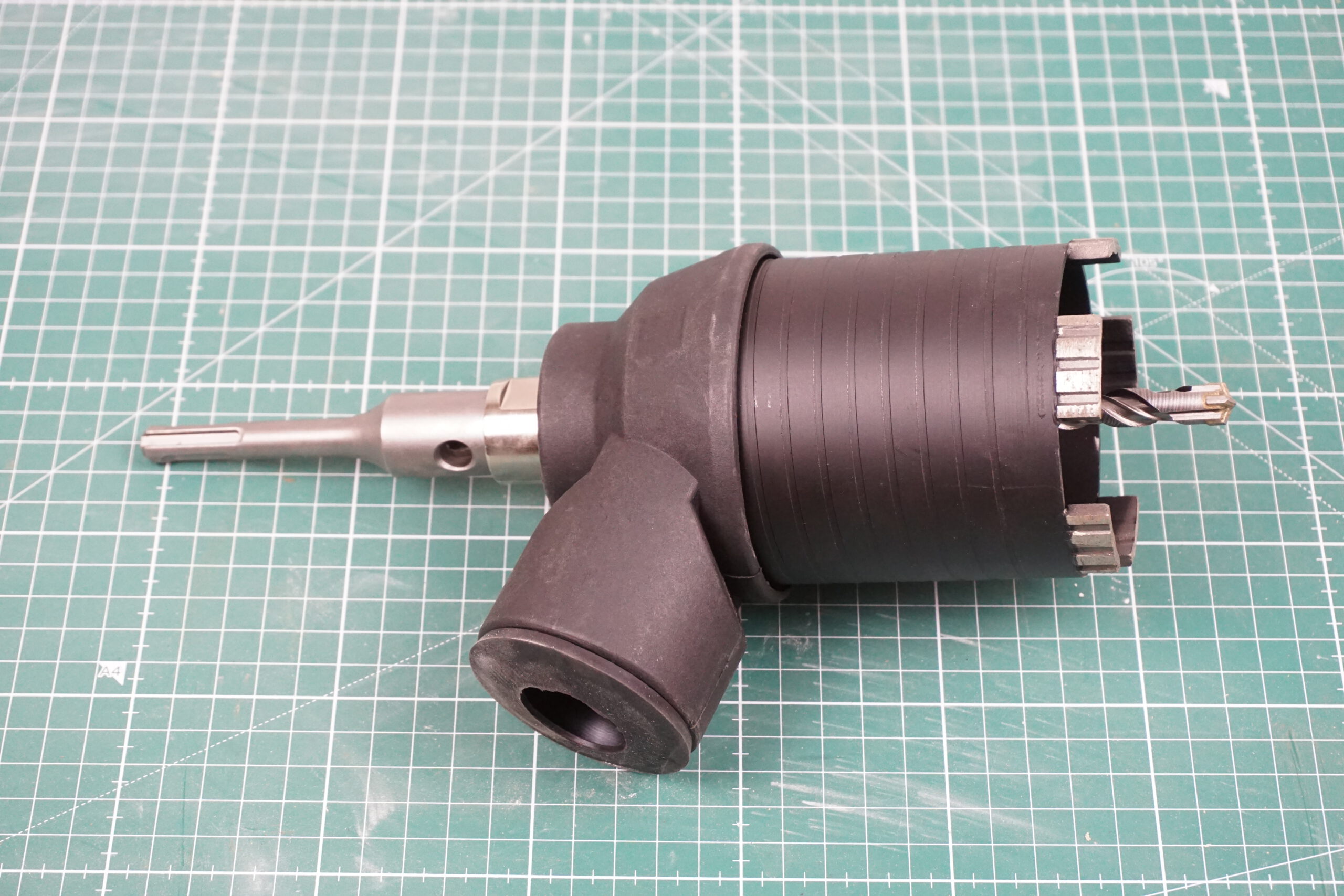

Beim trockenen Bohren in Mauerwerk und Beton entsteht feiner mineralischer Staub. Die Absaugeinheit wird zwischen Maschine und Bohrkrone montiert und mit einem geeigneten Baustellen- oder Industriesauger verbunden.
Die Absaugung reduziert die Staubbelastung am Arbeitsplatz, hält die Bohrung besser sichtbar und kann den Materialtransport aus der Bohrkrone unterstützen.
Ein normaler Haushaltsstaubsauger ist für mineralischen Baustellenstaub in der Regel nicht geeignet.
Verwendung des Zentrierbohrers

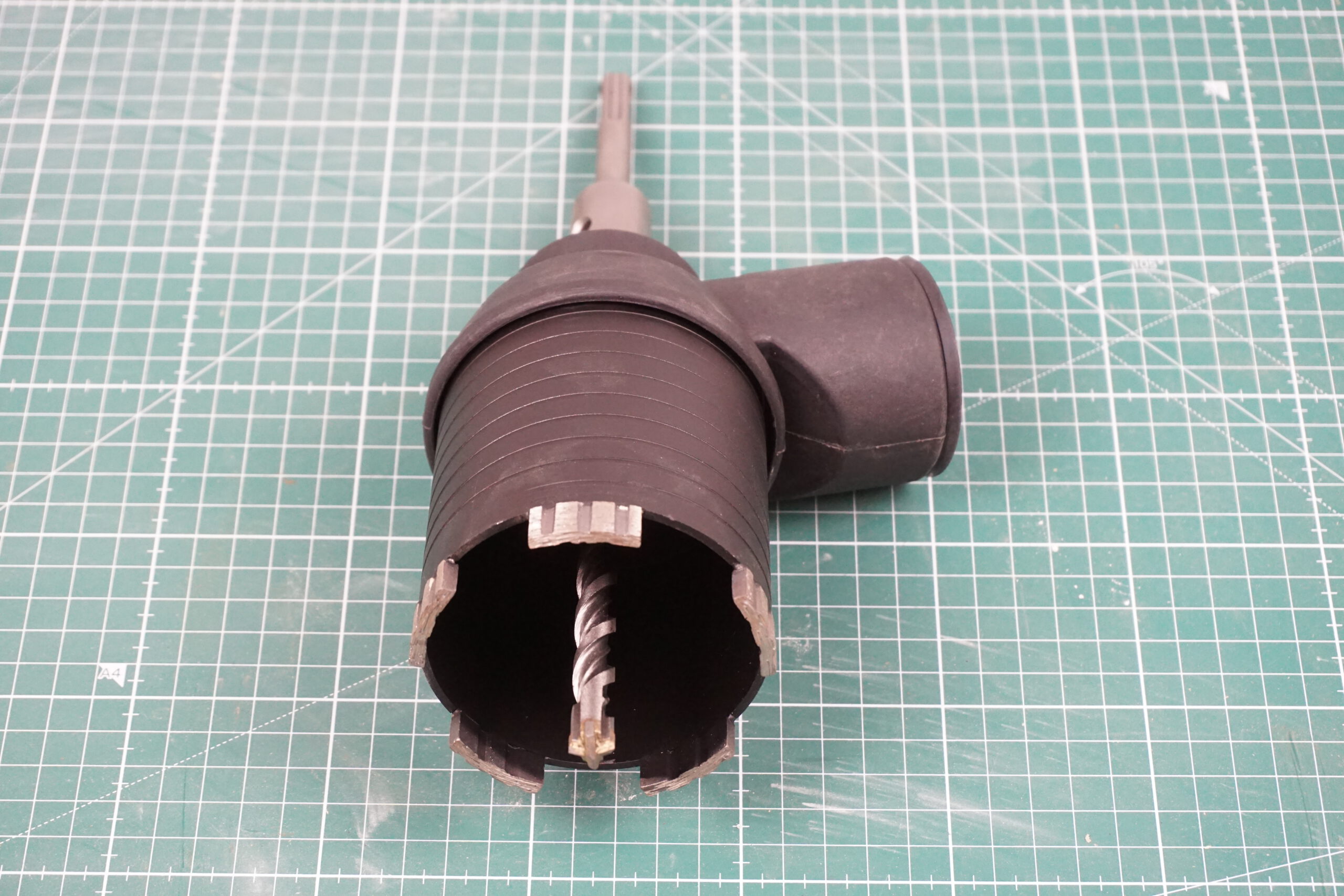

Der Zentrierbohrer dient dazu, die Bohrkrone beim Ansetzen zu führen und ein seitliches Verlaufen zu verhindern. Die Mitte der geplanten Öffnung wird zunächst angezeichnet und mit dem Zentrierbohrer angesetzt.
Sobald die Diamantsegmente sicher in das Material eingreifen und eine umlaufende Führungsnut entstanden ist, wird mit gleichmäßigem Vorschub weitergebohrt.
Verwendung mit SDS-plus-Aufnahme
Der mitgelieferte Adapter ermöglicht die Verwendung an einer geeigneten Maschine mit SDS-plus-Aufnahme. Entscheidend ist, dass die Maschine im reinen Drehbetrieb verwendet wird.
Die Schlag- oder Hammerfunktion muss ausgeschaltet bleiben. Schlagbetrieb kann die Diamantsegmente, die Gewindeaufnahme und die Bohrkrone beschädigen.
Vorteile
- Zwei gebräuchliche Durchmesser in einem Set
- Geeignet für Unterputzdosen und Installationsöffnungen
- Diamantsegmente für mineralische Baustoffe
- Staubärmeres Arbeiten durch Absaugadapter
- SDS-plus-Anschluss für geeignete Bohrmaschinen
- Zentrierbohrer für kontrolliertes Ansetzen
- Trockene Anwendung ohne Wasserzufuhr

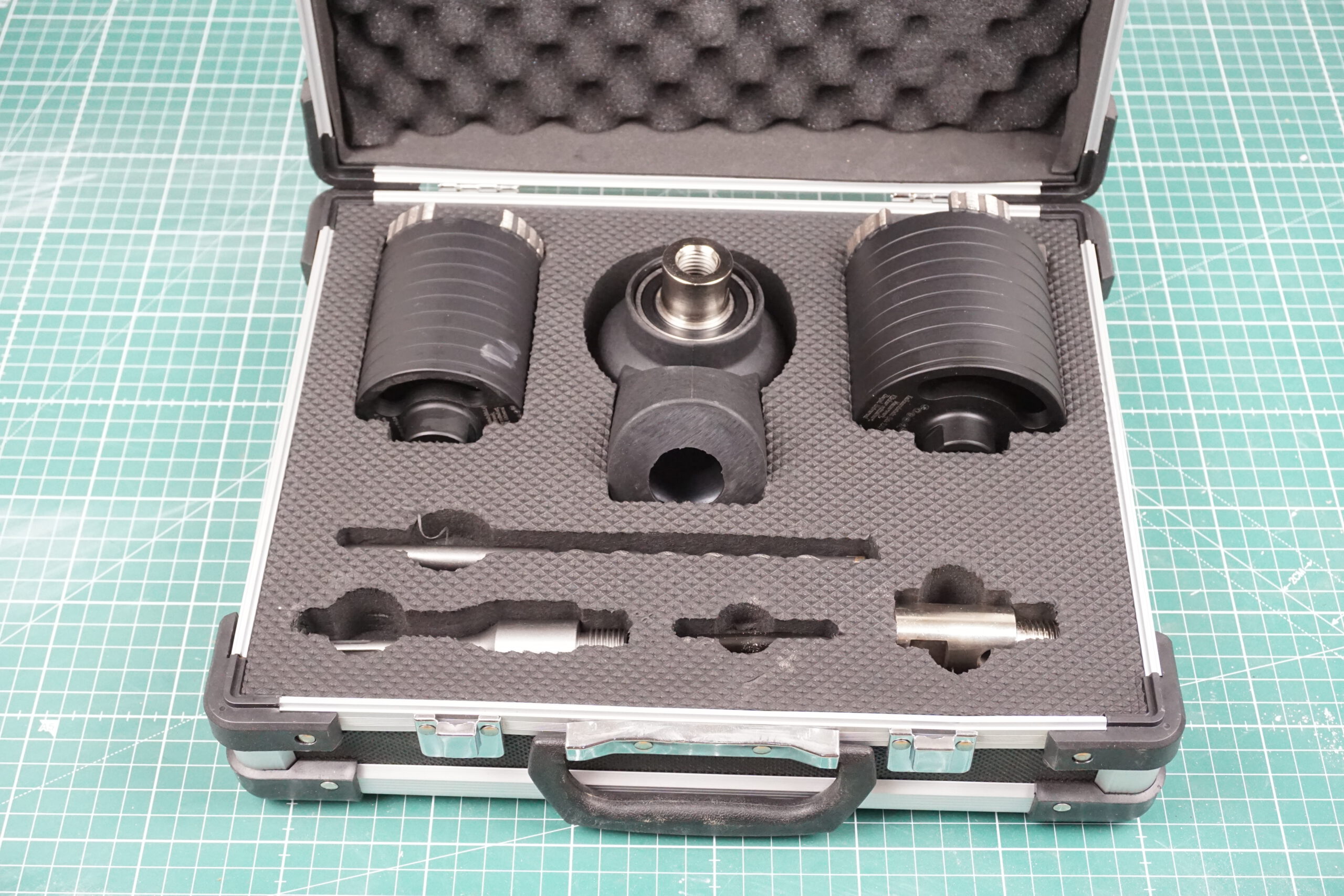

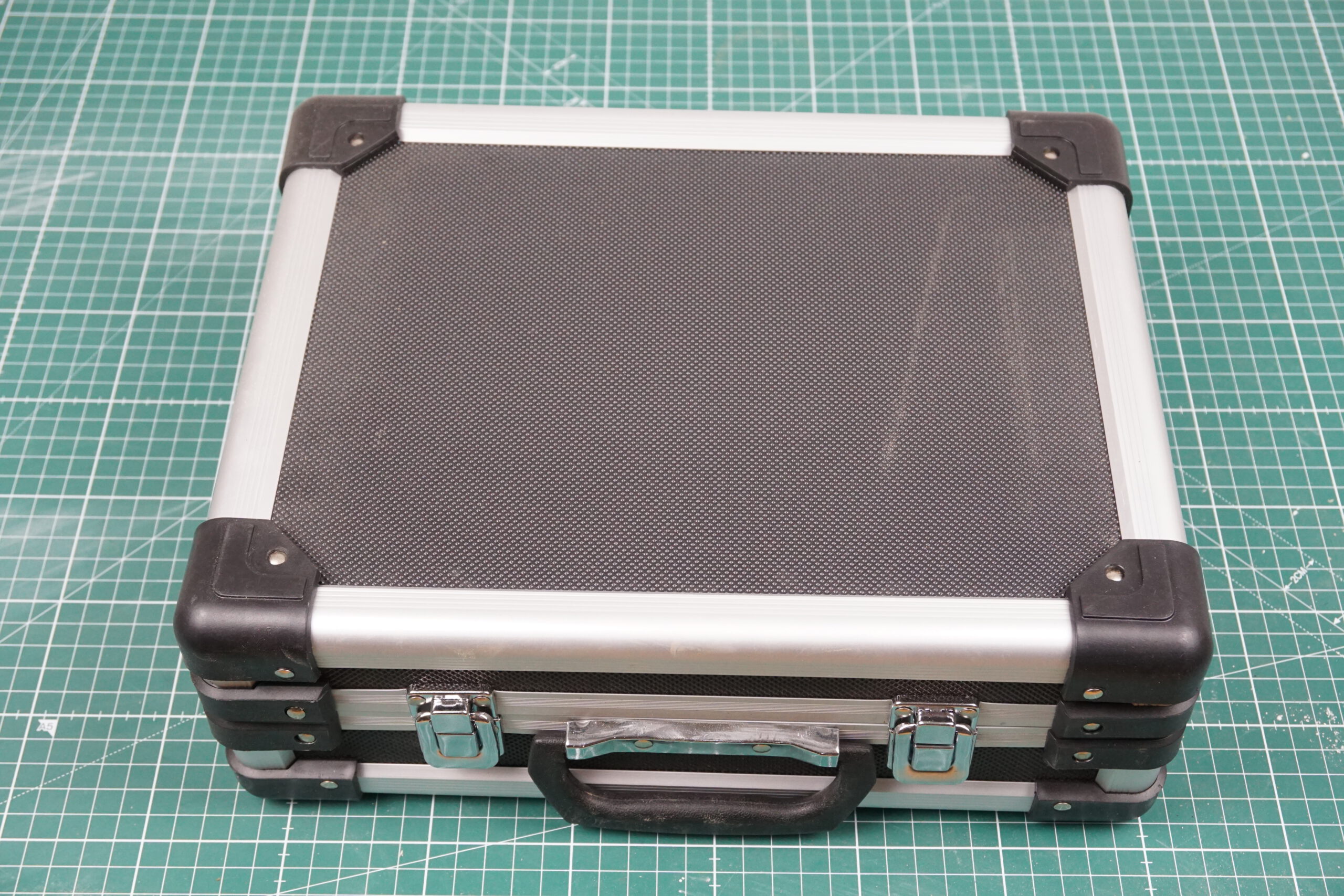

- Geordnete Aufbewahrung im Transportkoffer
Anwendung
- Benötigten Durchmesser der Installationsöffnung ermitteln.
- Geeignete Bohrkrone auswählen und fest auf den Adapter schrauben.
- Zentrierbohrer montieren und sicheren Sitz kontrollieren.
- Absaugeinheit einsetzen und mit einem geeigneten Sauger verbinden.
- Bohrstelle auf verdeckte Strom-, Wasser- und Gasleitungen kontrollieren.
- Maschine ausschließlich auf Drehbetrieb ohne Schlag einstellen.
- Zentrierbohrer an der markierten Mitte ansetzen.
- Bohrkrone gerade und mit gleichmäßigem Druck führen.
- Bohrung regelmäßig unterbrechen und Material aus der Krone entfernen.
- Bohrkern nach Fertigstellung vorsichtig aus der Öffnung lösen.
Hinweise und Grenzen
- Nur im reinen Drehbetrieb ohne Schlag- oder Hammerfunktion verwenden.
- Vor dem Bohren verdeckte Strom-, Wasser- und Gasleitungen ausschließen.
- Bohrmaschine immer mit beiden Händen sicher führen.
- Die Bohrkrone muss gerade angesetzt und ohne seitliches Verkanten geführt werden.
- Starker seitlicher Druck kann Diamantsegmente und Aufnahme beschädigen.
- Bohrkrone und Adapter können während der Arbeit sehr heiß werden.
- Nur geeignete Maschinen mit ausreichender Leistung verwenden.
- Bei bewehrtem Beton kann der Bohrfortschritt deutlich langsamer sein.
- Tragende Bewehrung darf nicht ohne vorherige fachliche Klärung durchtrennt werden.
- Für dauerhafte Kernbohrungen oder sehr tiefe Bohrungen ist ein spezielles Kernbohrgerät besser geeignet.
- Geeigneten Atemschutz, Schutzbrille und Gehörschutz tragen.
- Nur mit einem geeigneten Baustellen- oder Industriesauger absaugen.
- Gewinde und Aufnahmen vor der Montage von Staub und Beschädigungen befreien.
