Beschreibung

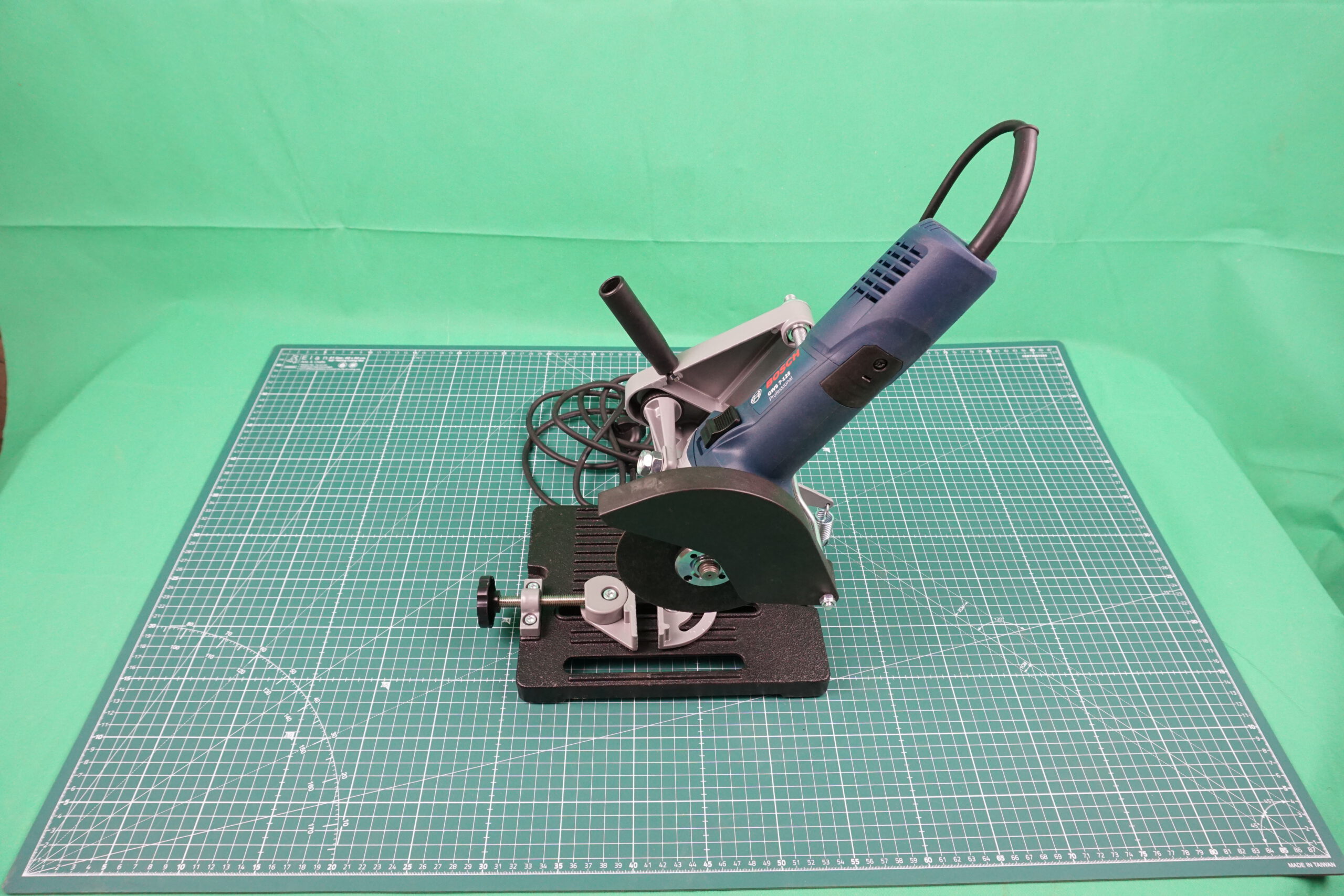

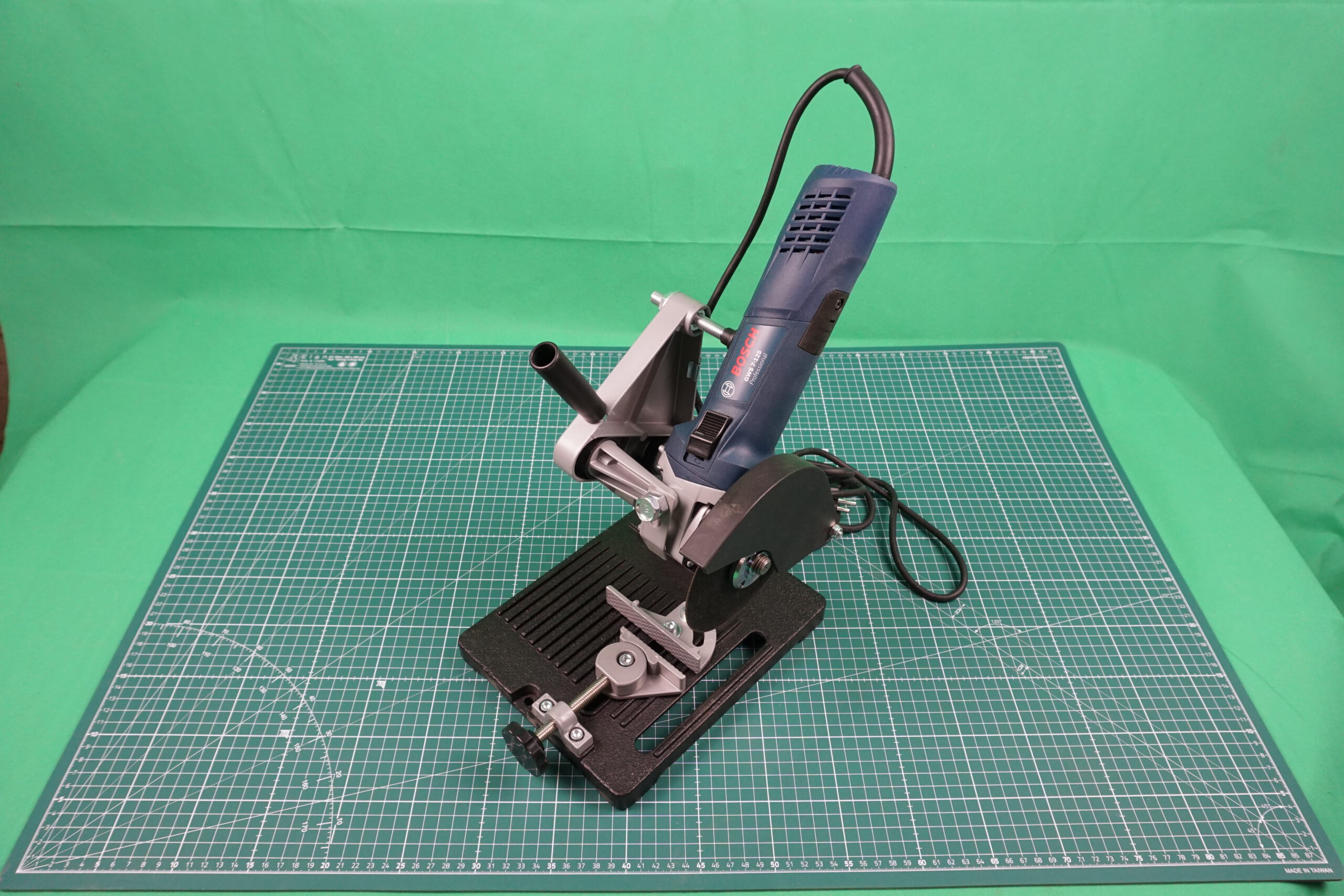

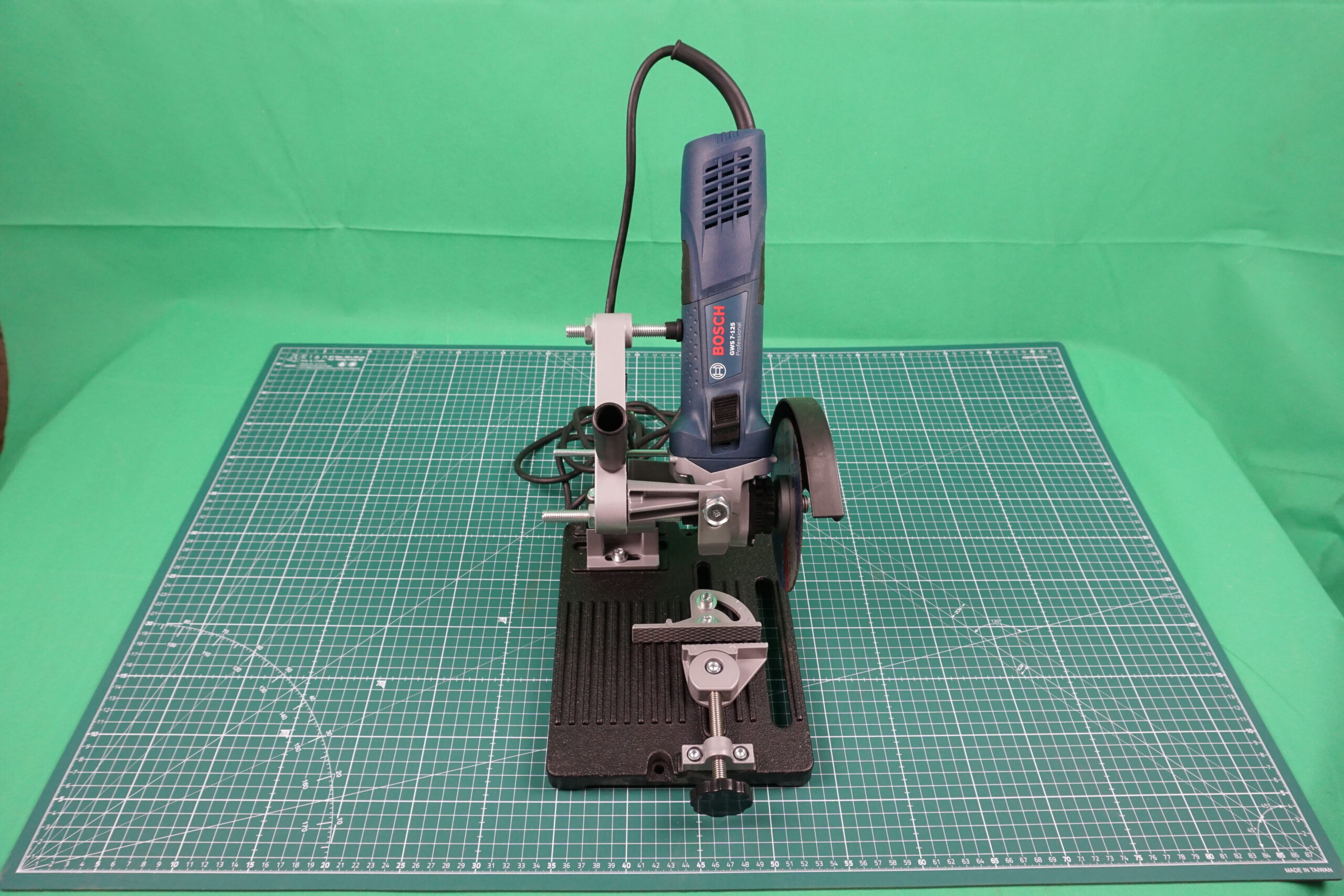

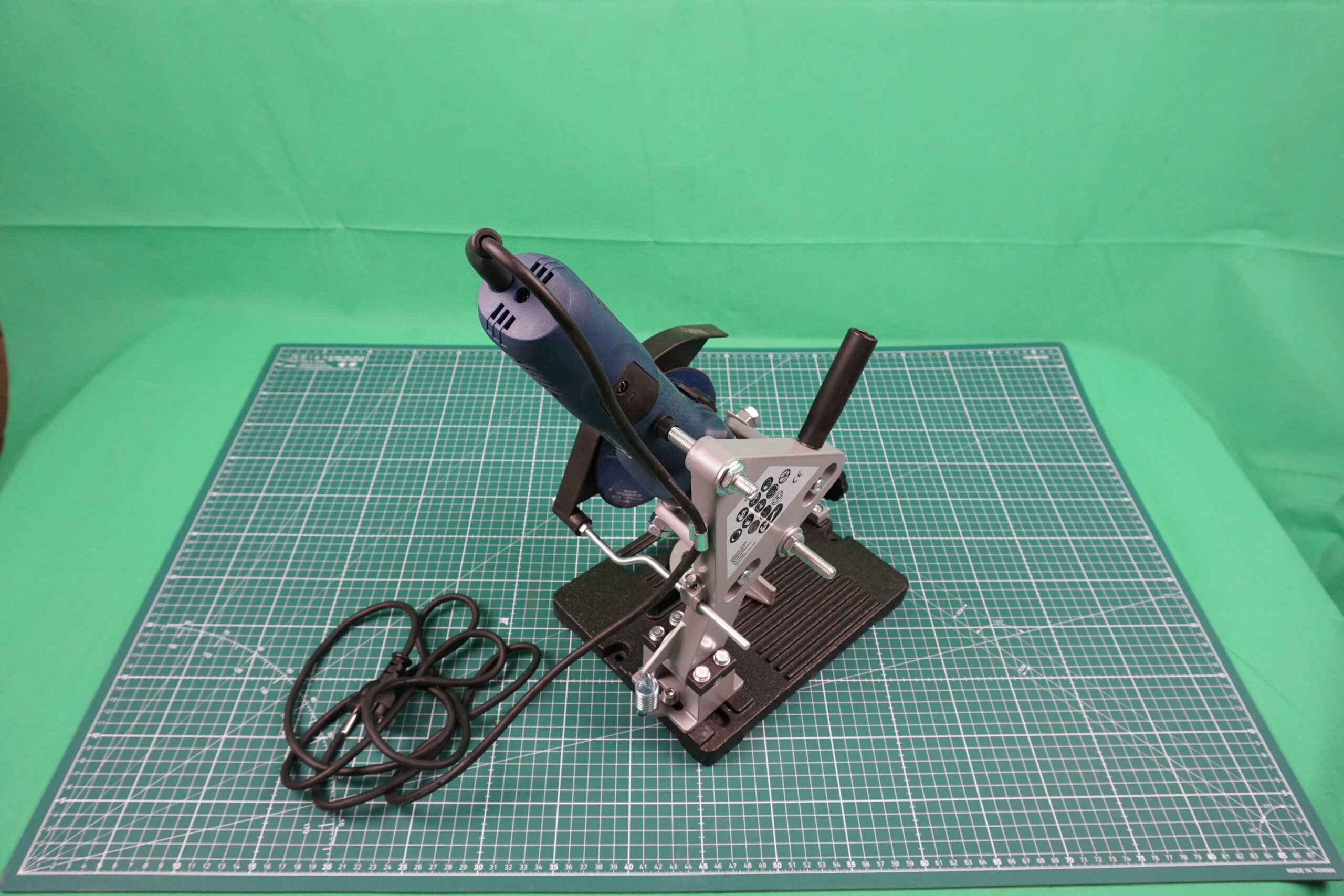

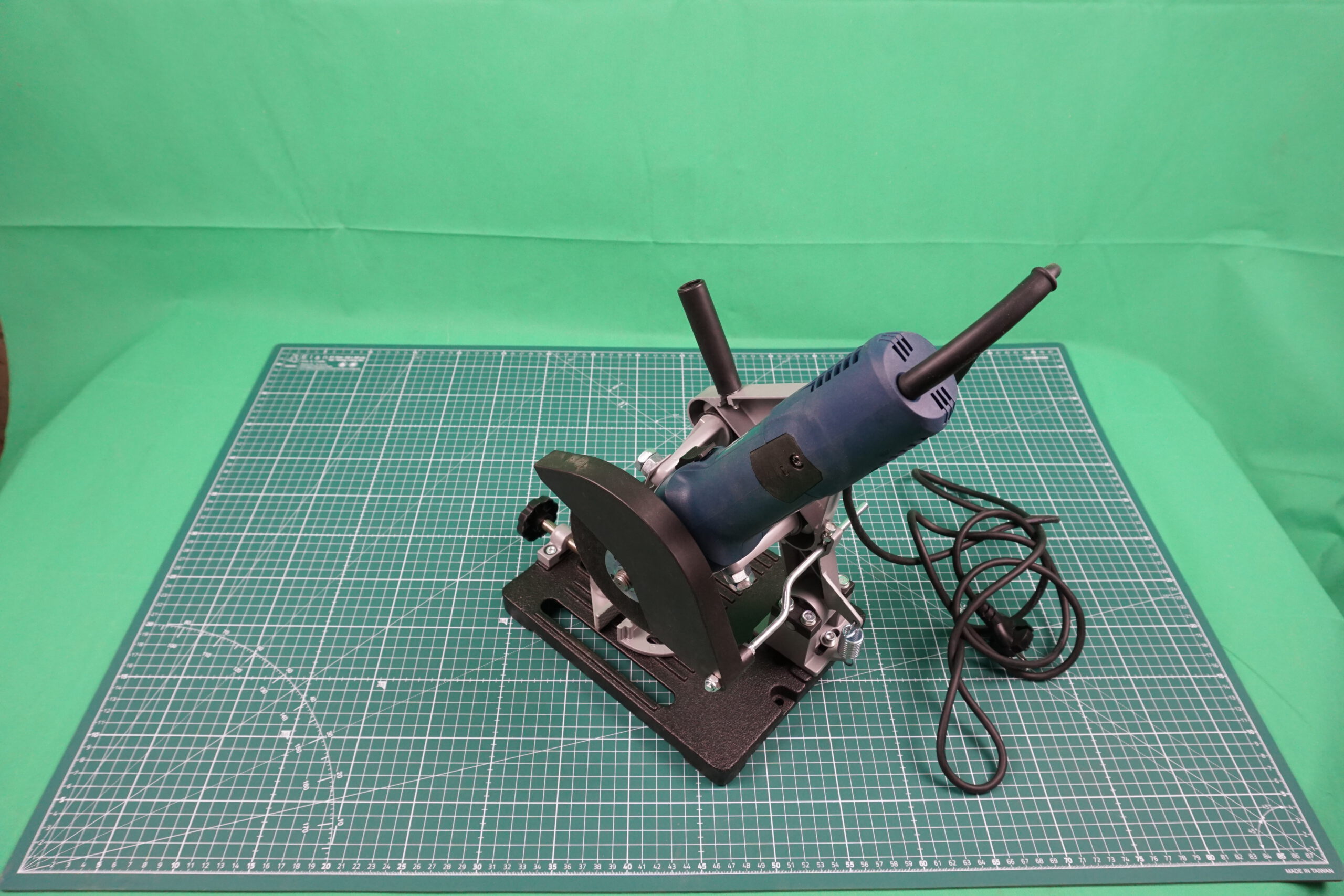

Bosch Professional GWS 7-125 Winkelschleifer mit Trennständer
Diese Kombination besteht aus einem Bosch Professional GWS 7-125 Winkelschleifer und einem stationären Trennständer. Der Winkelschleifer wird fest in die Halterung eingespannt und kann anschließend wie eine kleine Kappsäge für Metall nach unten geführt werden.
Das Werkstück wird auf der Grundplatte mit der integrierten Spannvorrichtung fixiert. Dadurch lassen sich kleine Metallprofile, Rohre, Gewindestangen und ähnliche Werkstücke kontrollierter und gerader ablängen als mit einem frei geführten Winkelschleifer.
Typische Einsatzbereiche
- Metallrohre auf Länge schneiden
- Gewindestangen ablängen
- Flachstahl und kleine Metallprofile trennen
- Vierkantrohre und Rundmaterial zuschneiden
- Schrauben oder Bolzen kürzen
- Kleine Metallteile für Reparaturen vorbereiten
- Mehrere gleichartige Werkstücke wiederholgenau ablängen
- Werkstatt-, Montage- und Heimwerkerarbeiten
Geeignete Materialien
- Stahl
- Edelstahl bei Verwendung einer geeigneten Trennscheibe
- Aluminium bei Verwendung einer dafür geeigneten Trennscheibe
- Gewindestangen
- Metallrohre
- Flachmaterial
- Kleine Winkel- und Vierkantprofile
Gerade Schnitte durch stationäre Führung
Der Trennständer führt den Winkelschleifer über einen schwenkbaren Arm kontrolliert auf das Werkstück. Dadurch wird die Bewegung stabiler als bei einem frei geführten Winkelschleifer.
Die Kombination eignet sich besonders, wenn kleinere Metallteile möglichst gerade abgelängt werden sollen. Sie ersetzt jedoch keine große Metallkappsäge oder stationäre Trennmaschine.
Werkstücke sicher einspannen
Die Grundplatte verfügt über eine verstellbare Spannvorrichtung. Das Werkstück wird vor dem Schnitt fest eingespannt, damit es sich während der Bearbeitung nicht verschiebt oder verdreht.
Die Auflageflächen und Spannbacken müssen sauber sein. Runde oder besonders kleine Werkstücke müssen so befestigt werden, dass sie sich beim Kontakt mit der Trennscheibe nicht lösen können.
Gehrungs- und Winkelschnitte
Die Spannvorrichtung des abgebildeten Trennständers kann offenbar in einem begrenzten Bereich verstellt werden. Damit sind grundsätzlich auch schräge Trennschnitte möglich.
Der gewünschte Winkel sollte vor dem eigentlichen Schnitt an einem Reststück kontrolliert werden. Die Genauigkeit hängt von der korrekten Einstellung, der sicheren Werkstückspannung und dem Zustand des Trennständers ab.
Technische Eigenschaften des Winkelschleifers
- Netzbetrieb mit 230 Volt
- Nenneingangsleistung: 720 Watt
- Leerlaufdrehzahl: 11.000 Umdrehungen pro Minute
- Scheibendurchmesser: 125 mm
- Schleifspindelgewinde: M14
- Kompakte Bauform
Vorteile der Kombination
- Kontrolliertere Führung als beim freihändigen Trennen
- Werkstück kann über die Spannvorrichtung fixiert werden
- Gerade und wiederholbare Ablängschnitte möglich
- Kompakte Alternative für kleinere Metallarbeiten
- Geeignet für Werkstatt, Garage und Montagearbeiten
- Winkelschleifer kann bei Bedarf aus dem Ständer entnommen werden
Anwendung
- Geeignete und unbeschädigte Trennscheibe einsetzen.
- Winkelschleifer und Trennständer auf festen Sitz kontrollieren.
- Grundplatte auf einer stabilen und ebenen Arbeitsfläche aufstellen.
- Werkstück mit der Spannvorrichtung sicher befestigen.
- Schnittposition und gegebenenfalls Winkel kontrollieren.
- Winkelschleifer einschalten und die volle Drehzahl abwarten.
- Trennarm langsam und ohne übermäßigen Druck absenken.
- Nach dem Schnitt den Arm anheben und die Scheibe vollständig auslaufen lassen.
- Werkstück erst lösen, wenn die Maschine ausgeschaltet ist.
Hinweise und Grenzen
- Nur geeignete Trennscheiben mit 125 mm Durchmesser verwenden.
- Keine Schleifscheiben für Trennarbeiten verwenden.
- Werkstücke müssen sicher und verdrehsicher eingespannt werden.
- Die Kombination eignet sich hauptsächlich für kleine und mittlere Querschnitte.
- Für massive Profile, große Rohre oder häufige Serienarbeiten ist eine leistungsstärkere Metallkappsäge besser geeignet.
- Die Schutzhaube darf nicht entfernt oder unwirksam gemacht werden.
- Funkenflug beachten und brennbare Materialien aus dem Arbeitsbereich entfernen.
- Schutzbrille oder Gesichtsschutz, Gehörschutz und geeignete Arbeitskleidung tragen.
- Keine seitliche Belastung auf die dünne Trennscheibe ausüben.
- Frisch getrennte Metallteile können sehr heiß und scharfkantig sein.
- Nicht zum Schneiden von Holz verwenden.
- Vor jeder Vermietung Befestigungen, Rückholmechanismus, Schutzhaube und Spannvorrichtung kontrollieren.
