BOXTEC verstellbarer Kreisschneider 40–200 mm mit Staubschutzhaube

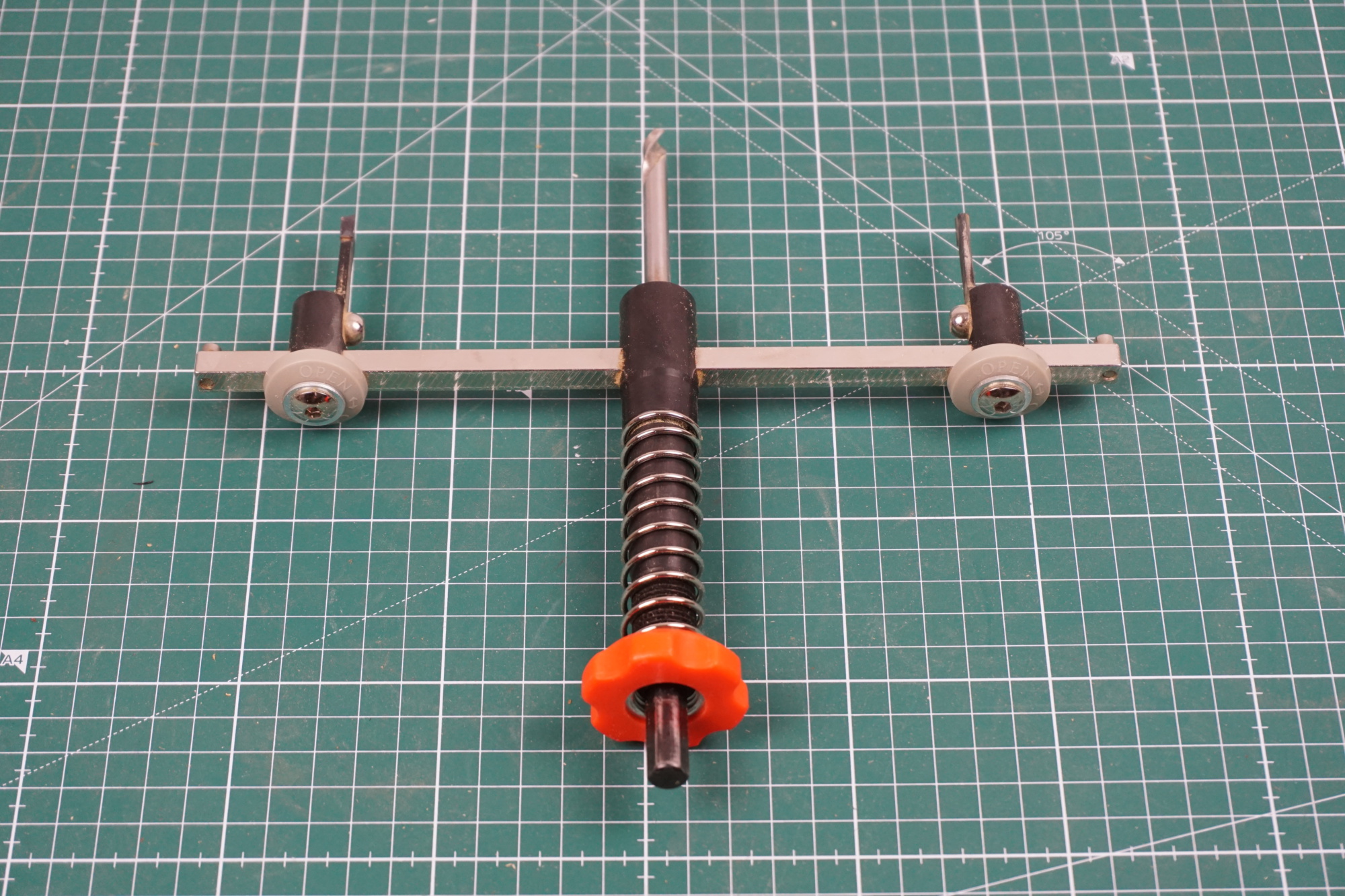

Der verstellbare Kreisschneider von BOXTEC dient zum Herstellen runder Ausschnitte in geeigneten Platten- und Ausbauwerkstoffen. Im Gegensatz zu einer festen Lochsäge kann der gewünschte Durchmesser über zwei verschiebbare Schneidmesser eingestellt werden.
Das Werkzeug wird in eine geeignete Bohrmaschine oder einen leistungsfähigen Akkuschrauber eingespannt. Ein Zentrierbohrer positioniert den Kreisschneider in der Mitte der geplanten Öffnung. Die beiden Messer schneiden anschließend gleichzeitig entlang des eingestellten Kreisumfangs.

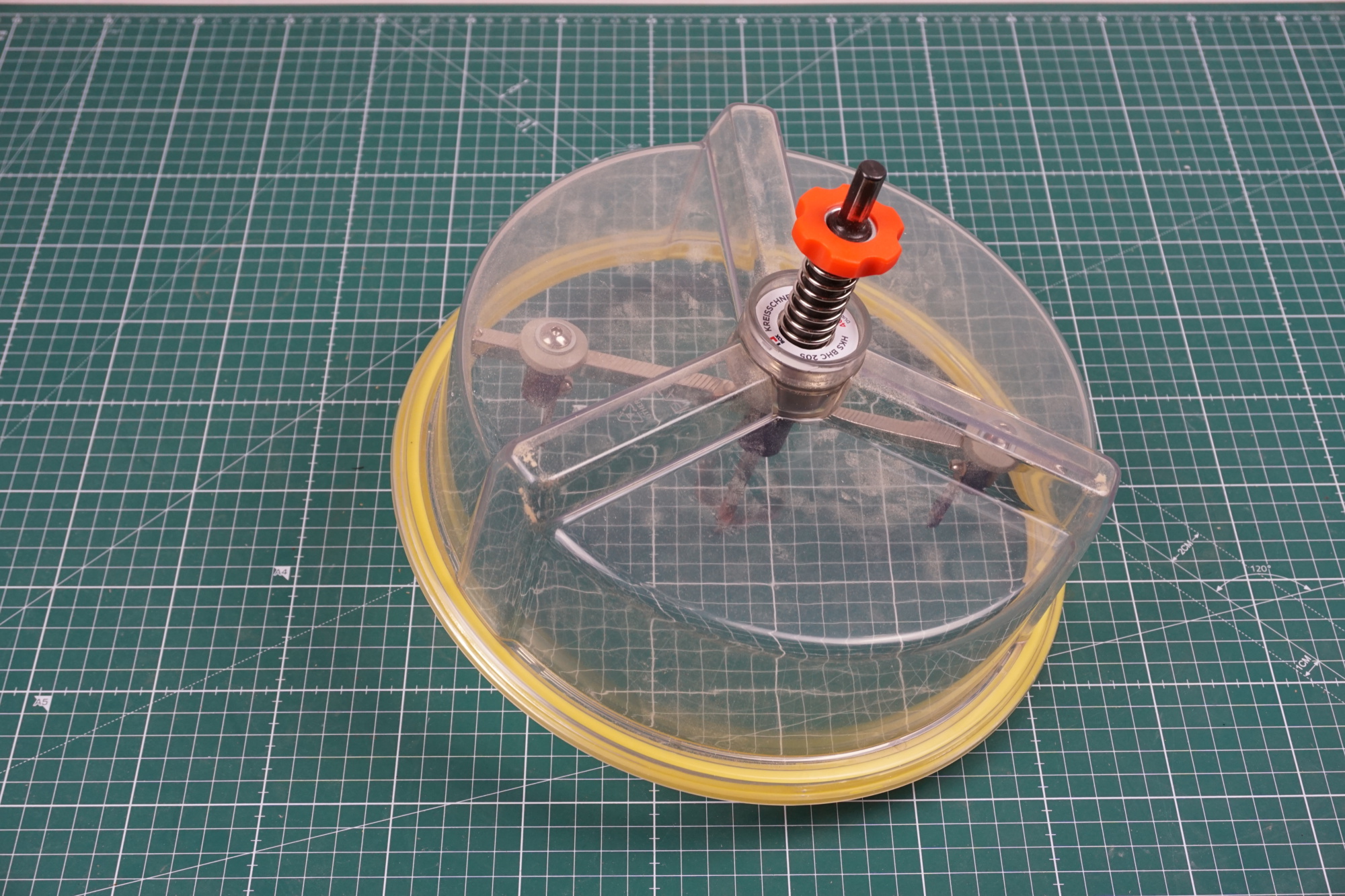

Die transparente Schutzhaube liegt beim Arbeiten an der Oberfläche an und fängt einen großen Teil von Staub, Spänen und herabfallendem Material auf. Das ist besonders bei Arbeiten über Kopf an Decken hilfreich.
Typische Einsatzbereiche
- Öffnungen für Einbaustrahler herstellen
- Deckenausschnitte für Lautsprecher schneiden
- Lüftungs- und Abluftöffnungen herstellen
- Durchführungen für Rohre und Kabel vorbereiten
- Runde Ausschnitte in Gipskartonplatten schneiden
- Öffnungen in Holz- und Kunststoffplatten herstellen
- Installationsöffnungen bei Renovierung und Innenausbau anfertigen
- Sonderdurchmesser herstellen, für die keine passende Lochsäge vorhanden ist
Geeignete Materialien
- Gipskartonplatten
- Holzplatten
- Sperrholz
- Spanplatten
- MDF-Platten
- Dünne Kunststoffplatten
- Weitere geeignete Plattenwerkstoffe abhängig von den eingesetzten Messern

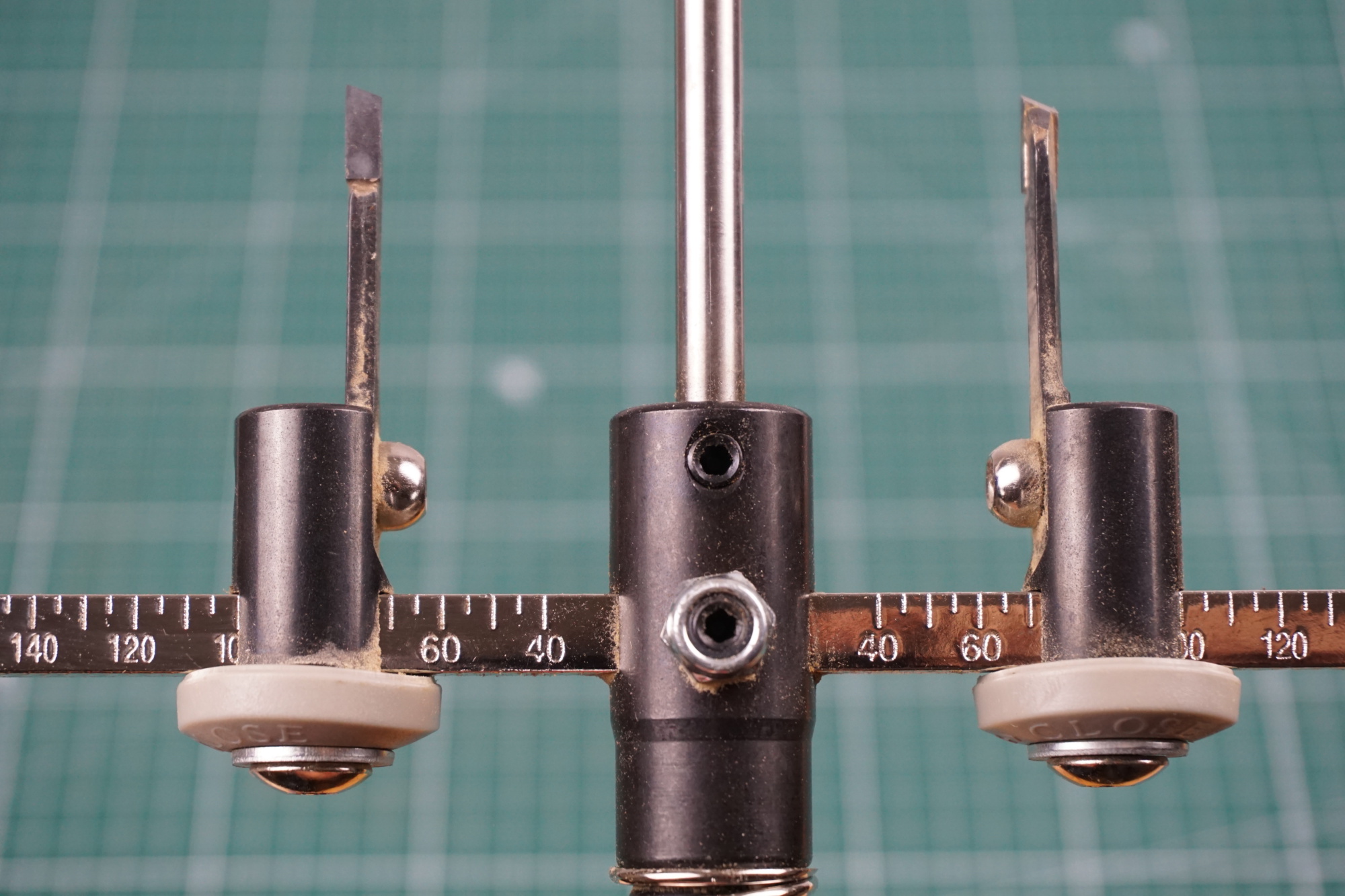

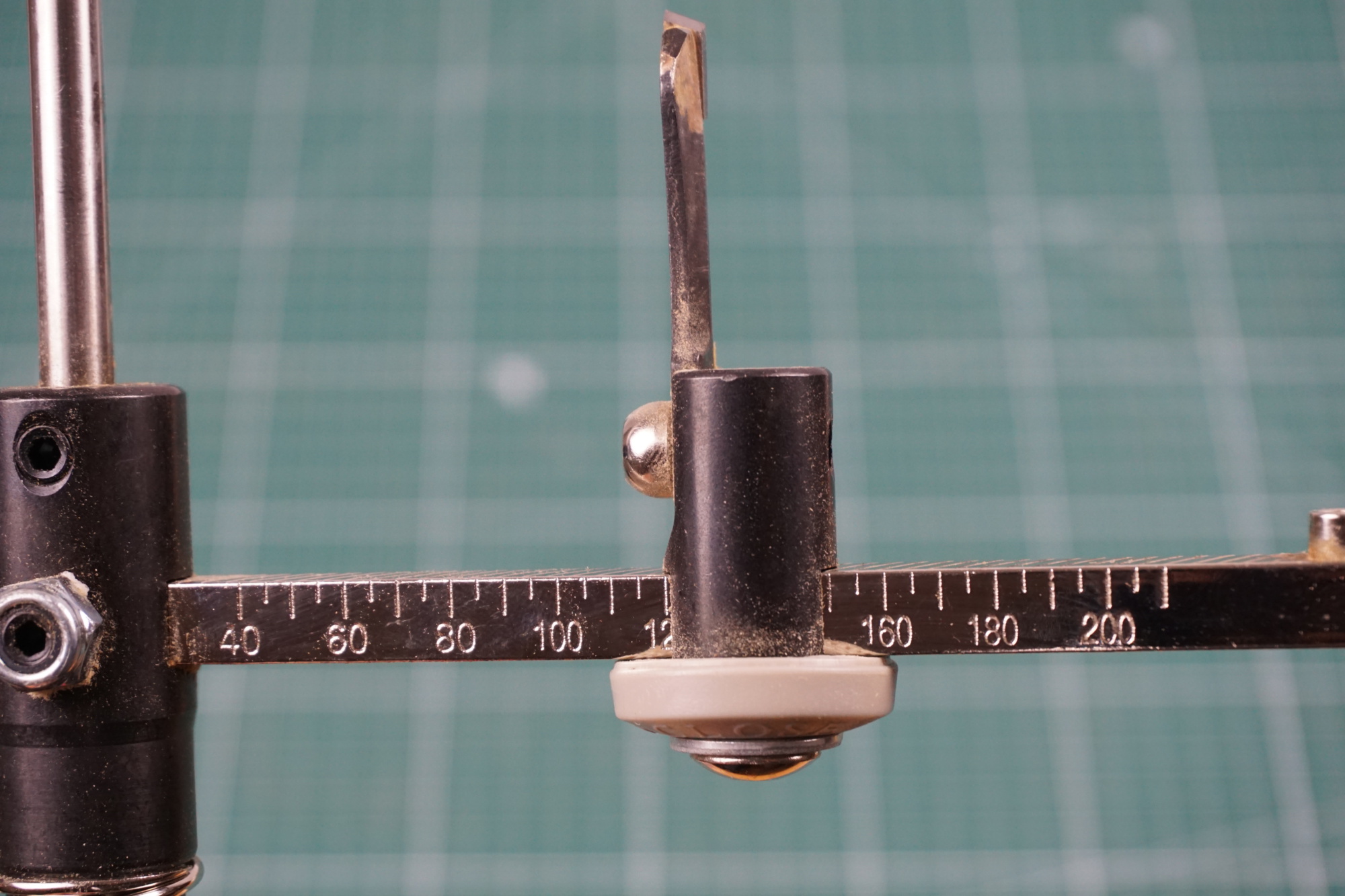

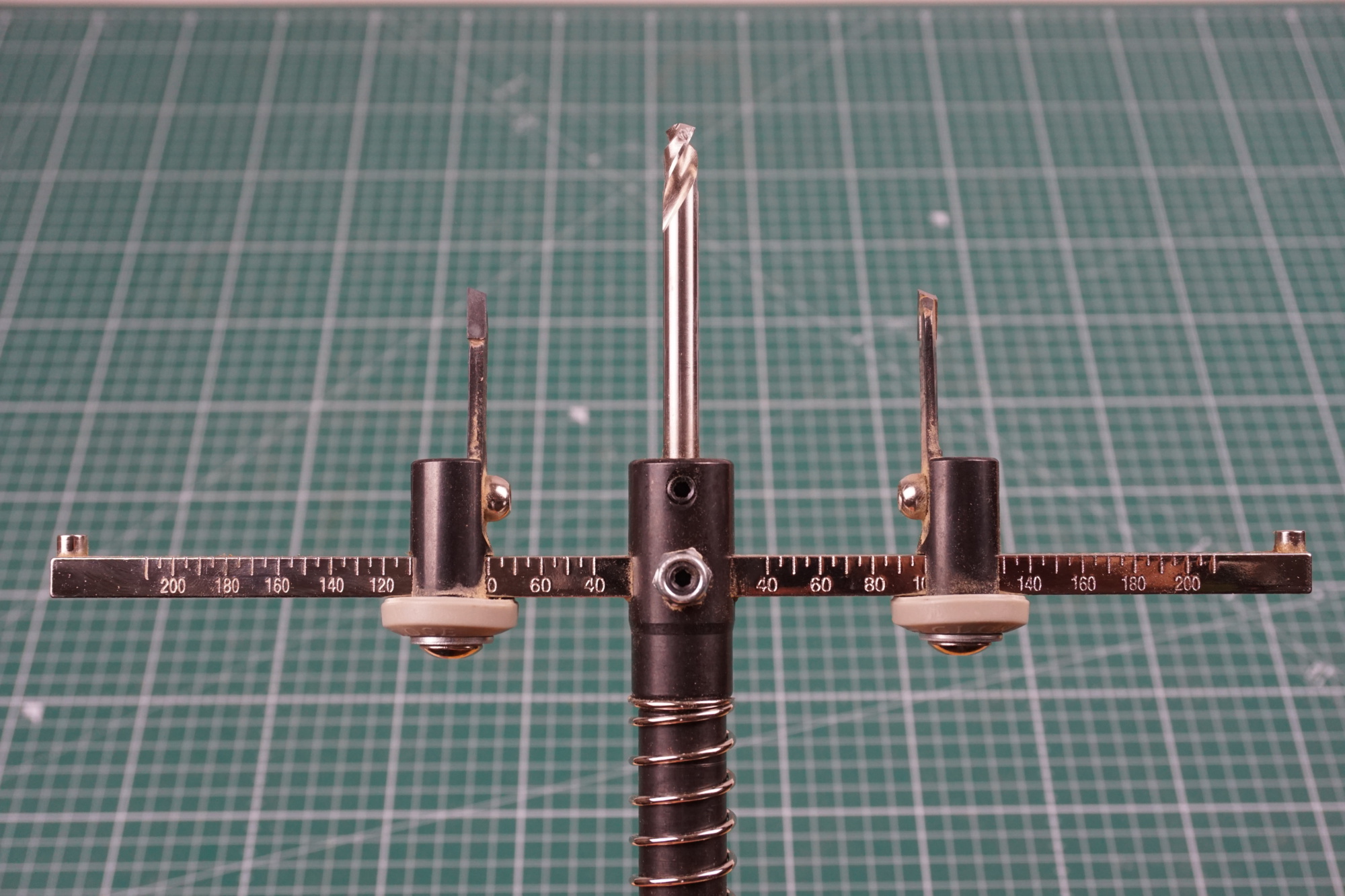

Durchmesser einstellen

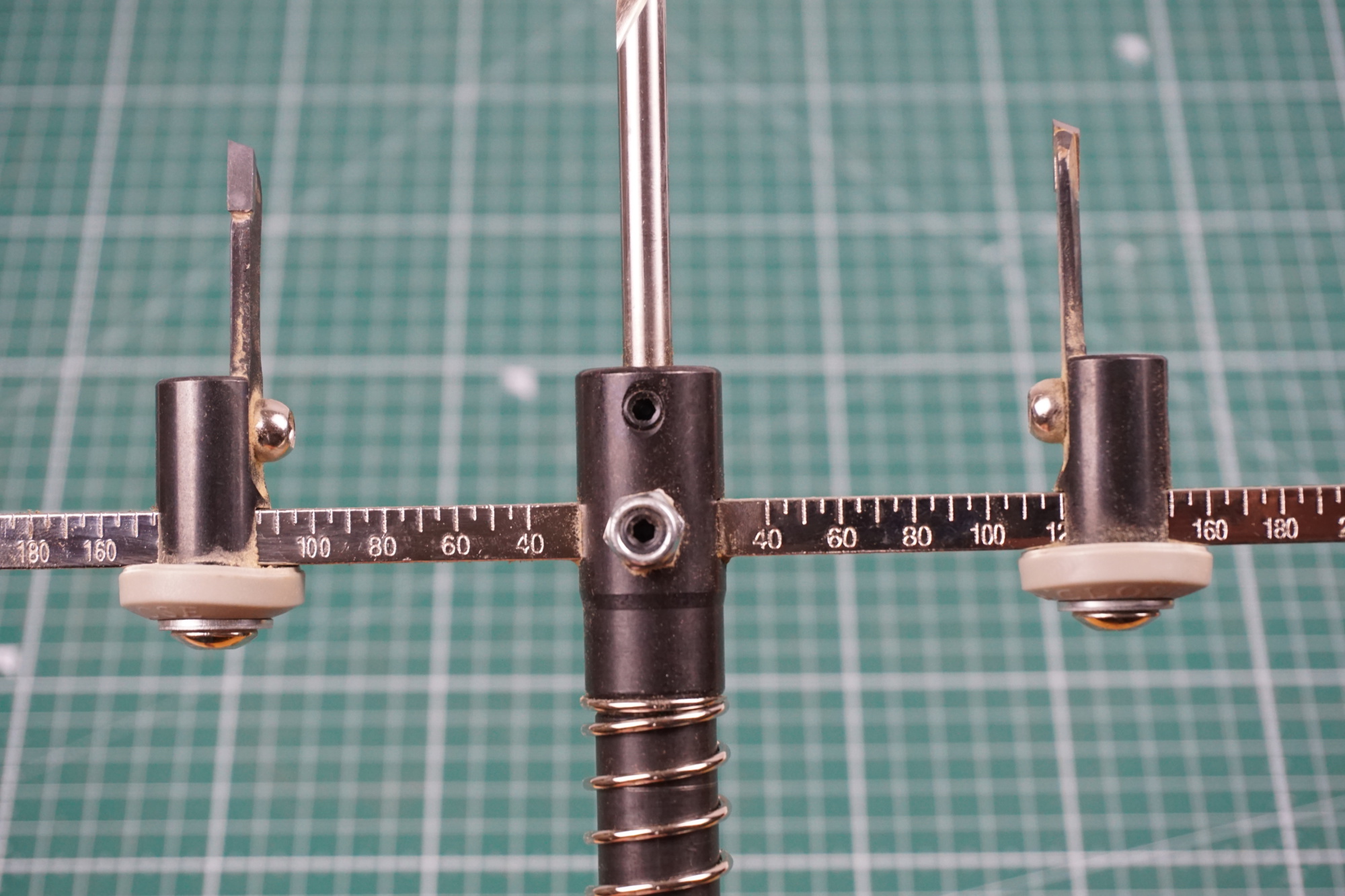

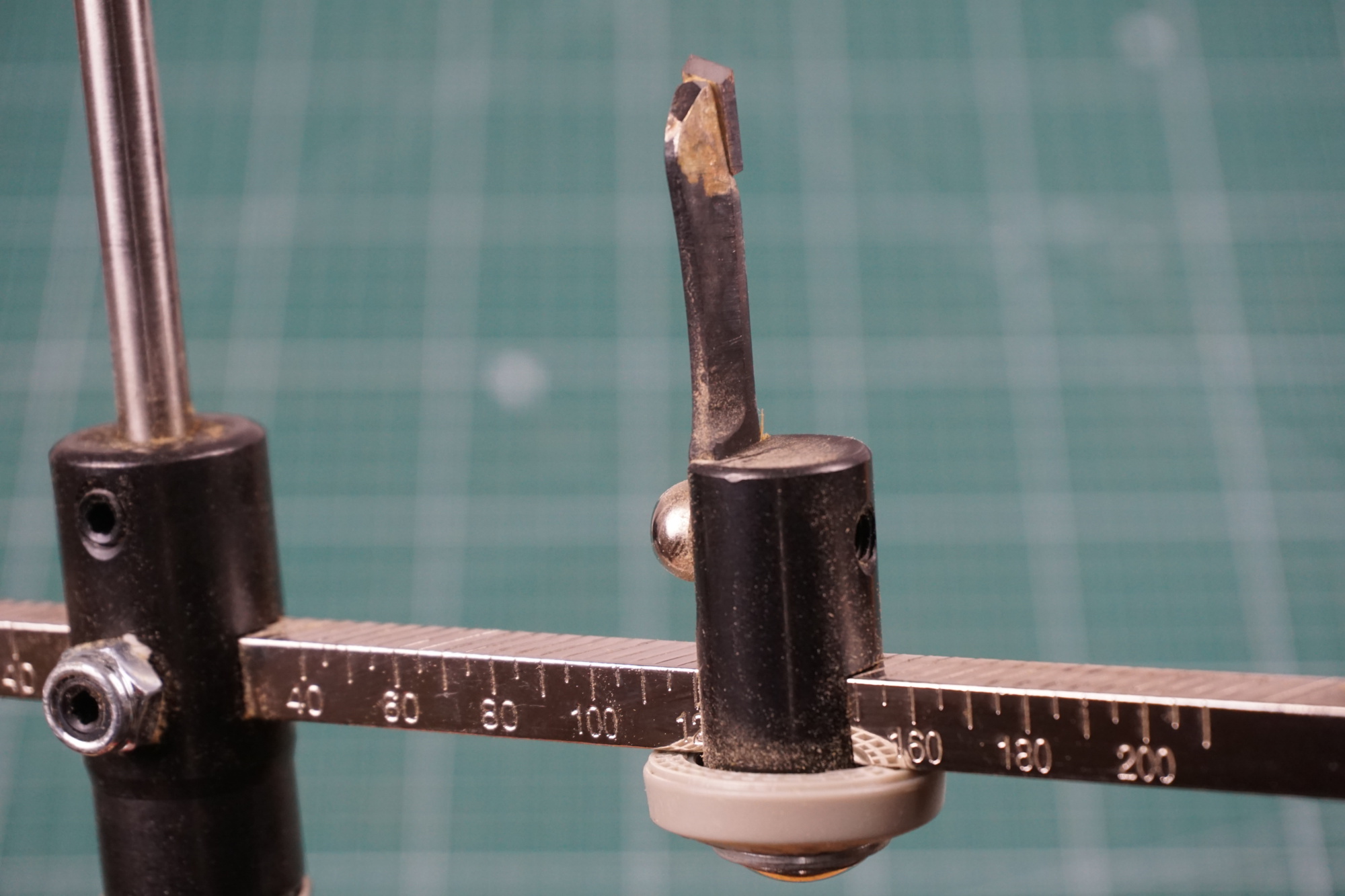

Die beiden Messerhalter werden entlang der Skala auf den gewünschten Radius eingestellt. Entscheidend ist, dass beide Messer exakt denselben Abstand zum Zentrierbohrer haben.
Der eingestellte Radius entspricht der Hälfte des gewünschten Lochdurchmessers. Für ein Loch mit 100 mm Durchmesser müssen beide Messer daher auf einen Radius von 50 mm eingestellt werden.
Nach dem Einstellen müssen sämtliche Befestigungsschrauben fest angezogen werden. Vor dem eigentlichen Einsatz empfiehlt sich ein Probeschnitt in einem Reststück.
Öffnungen für Einbaustrahler
Der Kreisschneider eignet sich besonders für Ausschnitte in abgehängten Gipskarton- oder Holzdecken. Damit können unterschiedliche Einbaumaße hergestellt werden, ohne für jeden Durchmesser eine eigene Lochsäge zu benötigen.
Vor dem Schneiden müssen vorhandene Stromleitungen, Unterkonstruktionen und andere verdeckte Einbauten lokalisiert werden.
Lautsprecher und Lüftungen einbauen
Auch größere runde Öffnungen für Deckeneinbaulautsprecher, Lüftungsgitter oder Abluftleitungen können mit dem verstellbaren Kreisschneider vorbereitet werden.
Der tatsächlich benötigte Ausschnitt entspricht häufig nicht dem Außendurchmesser des Bauteils. Vor dem Einstellen muss deshalb das vom Hersteller angegebene Einbaumaß ermittelt werden.

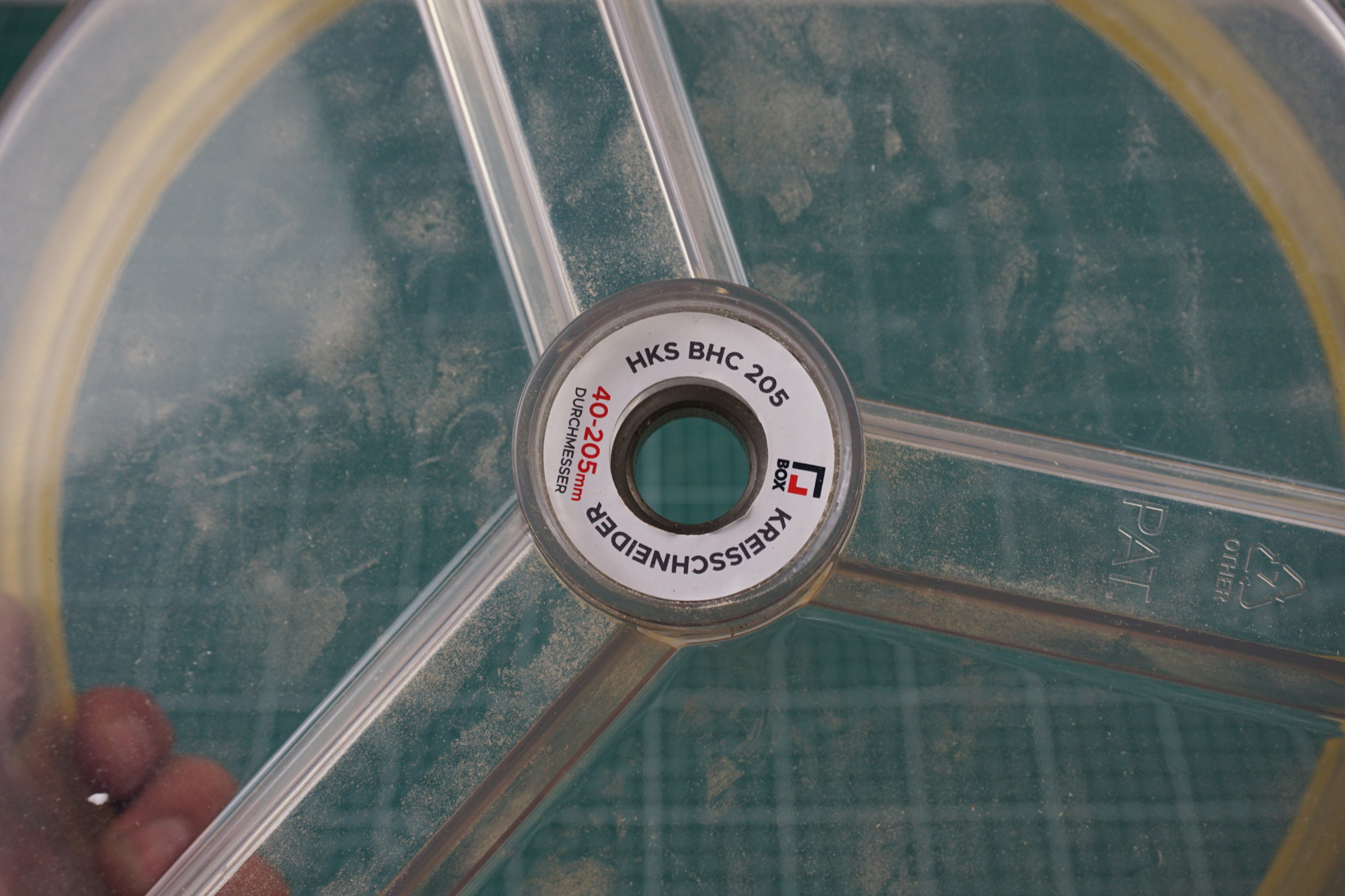

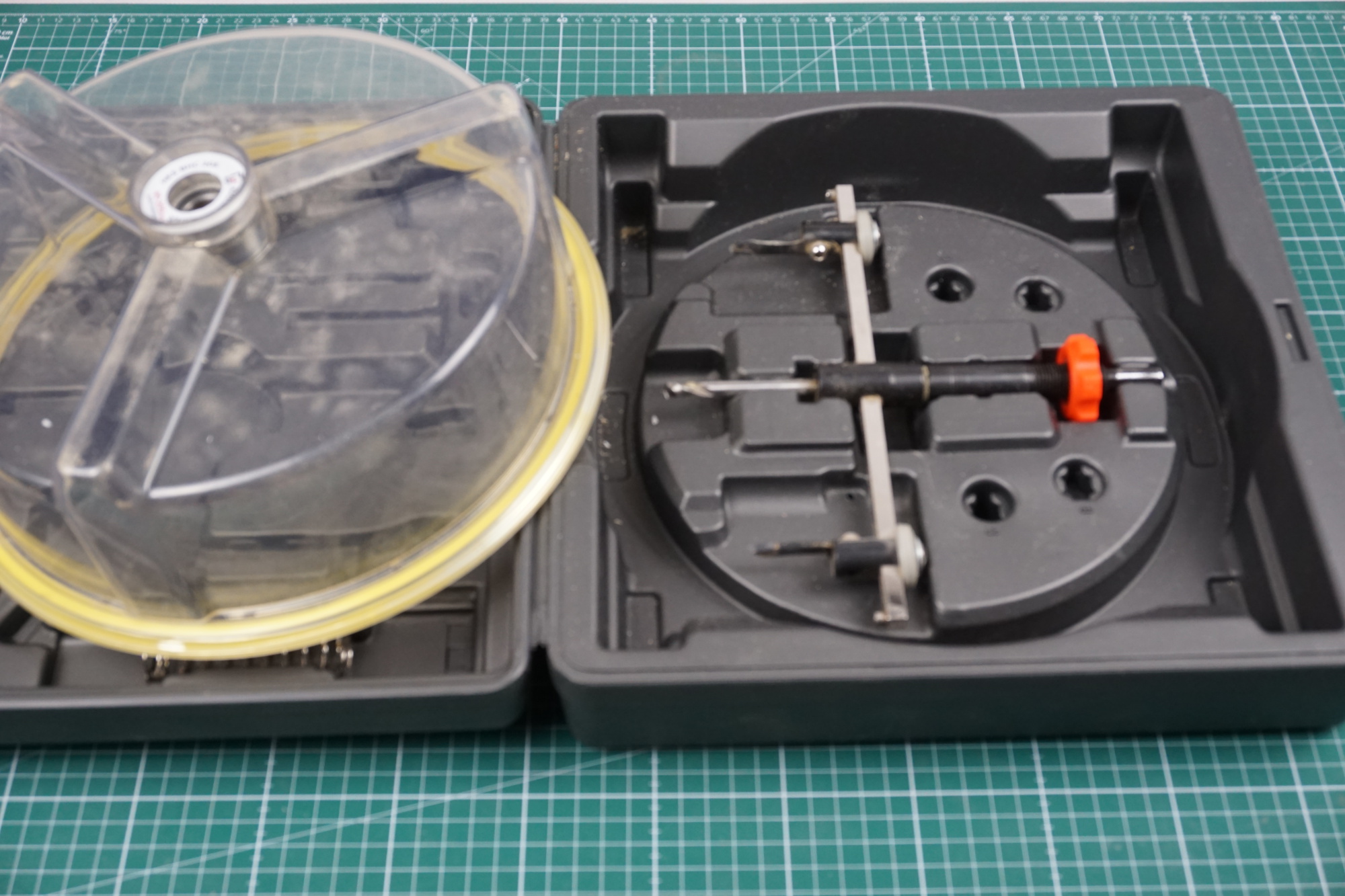

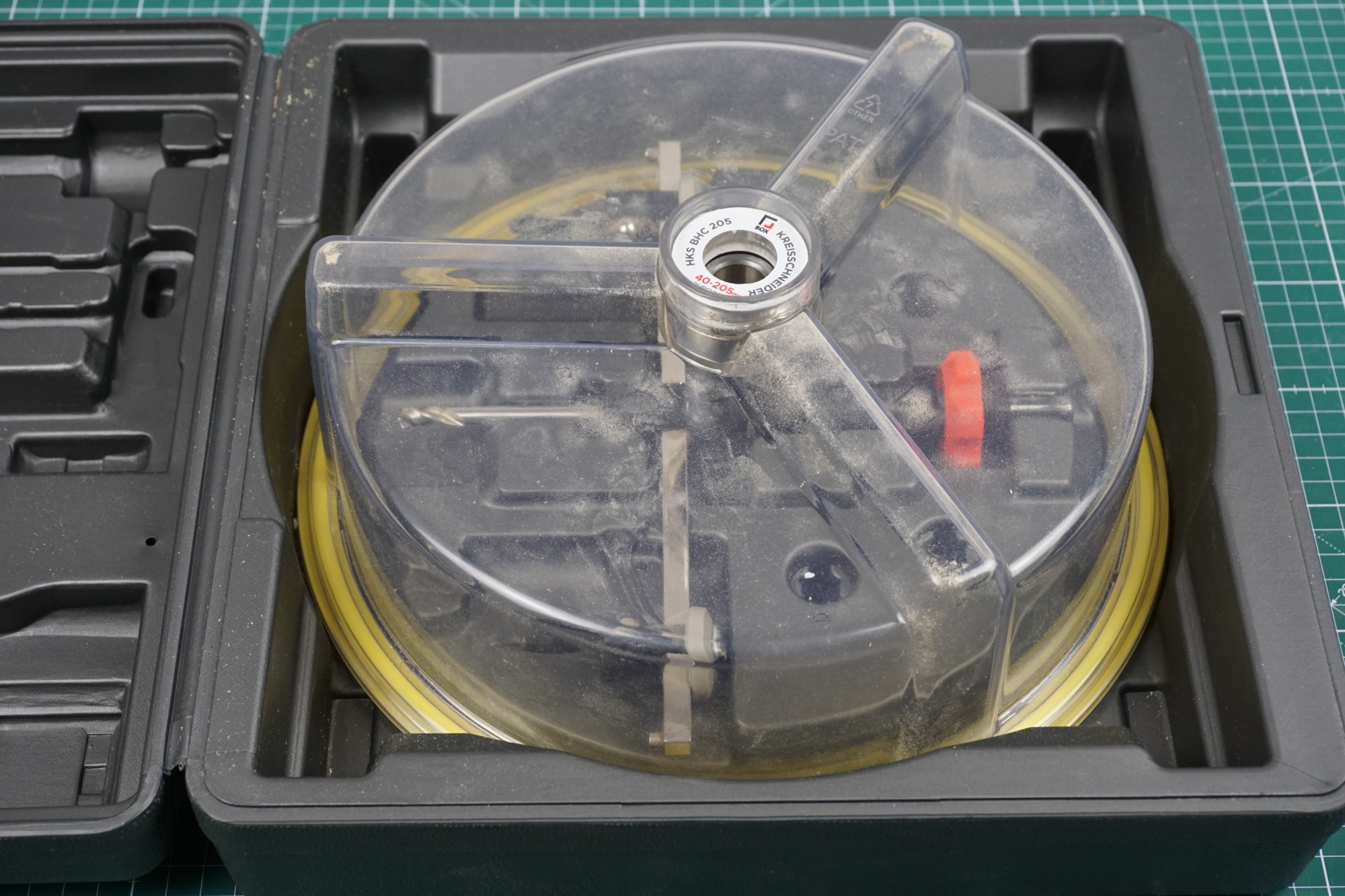

Arbeiten mit der Staubschutzhaube

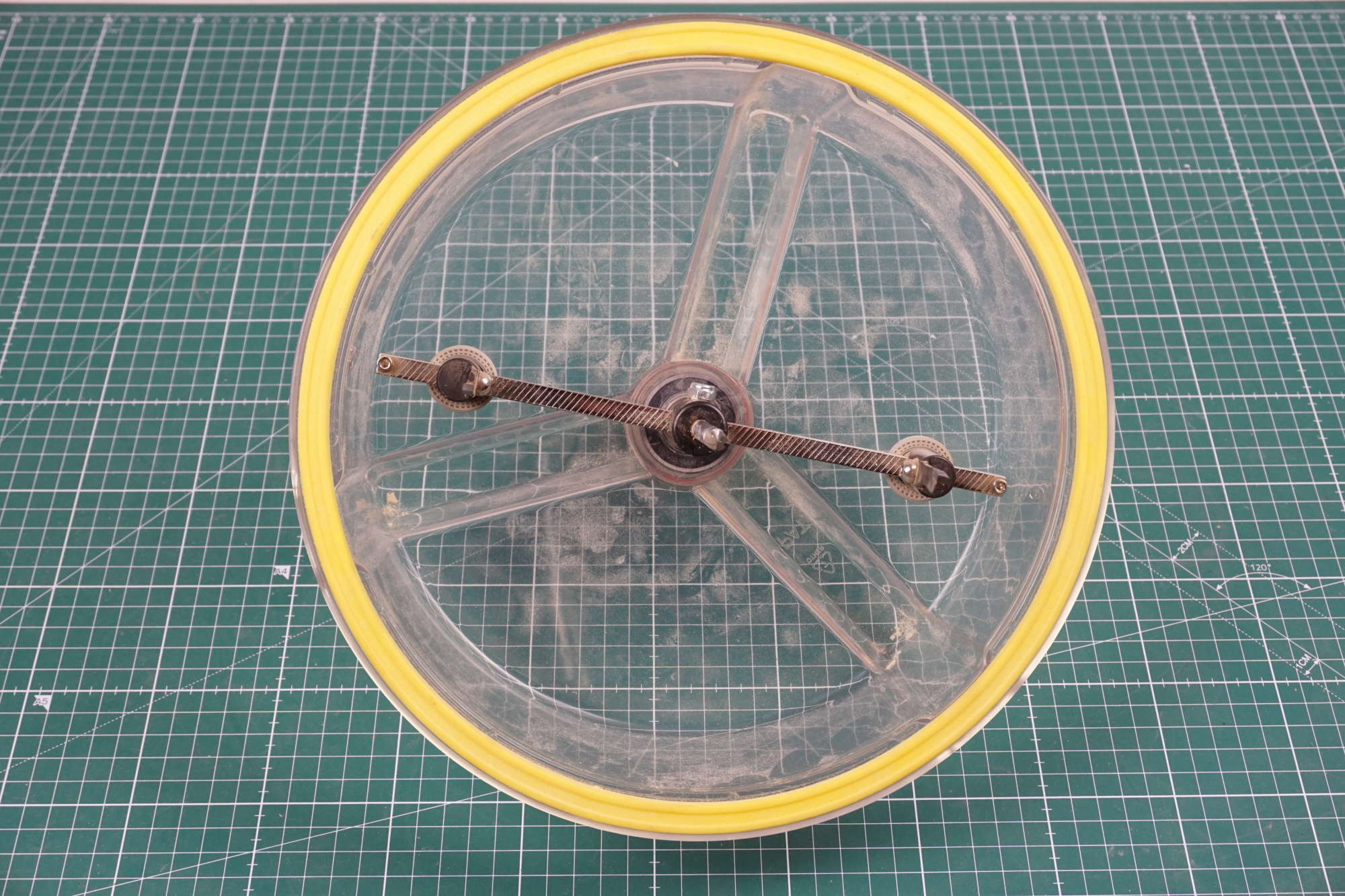

Die transparente Haube wird zwischen Bohrmaschine und Arbeitsfläche positioniert. Beim Ansetzen drückt sich der flexible Rand an die Oberfläche und bildet einen Auffangraum für Staub, Späne und das ausgeschnittene Materialstück.
Die Haube reduziert Verschmutzungen, ersetzt aber keine persönliche Schutzausrüstung und keine geeignete Staubabsaugung bei stark staubenden oder gesundheitsschädlichen Materialien.

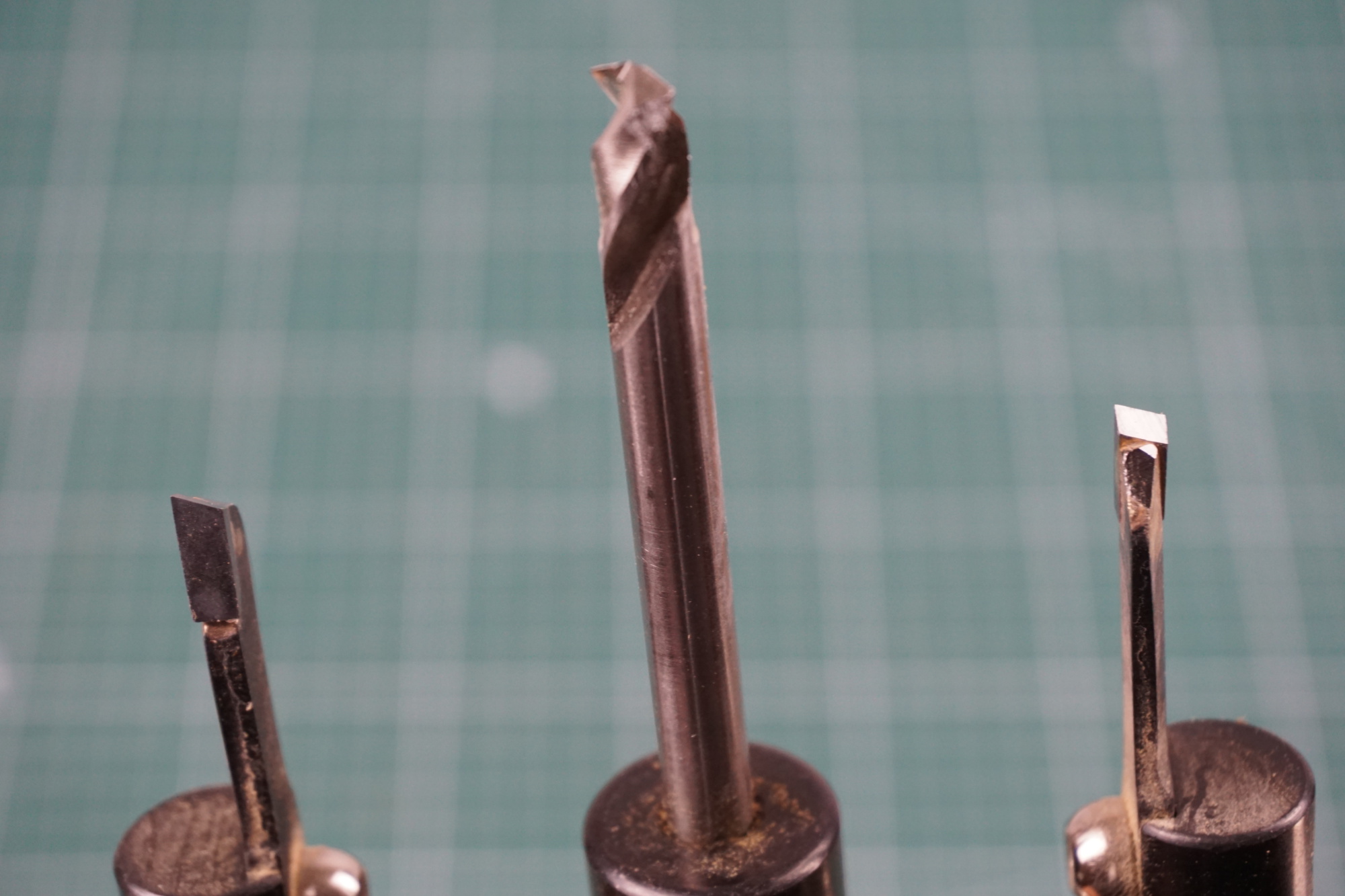

Auswahl der Schneidmesser
Das Set enthält unterschiedliche Messerarten. Je nach Material werden scharfe Stahlmesser oder hartmetallbestückte Messer verwendet.
- Stahlmesser eignen sich für geeignete Holz- und Plattenwerkstoffe.
- Hartmetallbestückte Messer sind für härtere oder abrasive Materialien vorgesehen.
- Die Messer müssen paarweise verwendet und gleich eingestellt werden.
- Beschädigte, stumpfe oder unterschiedlich stark verschlissene Messer dürfen nicht gemeinsam eingesetzt werden.
Vorteile
- Stufenlos einstellbarer Lochdurchmesser
- Ein Werkzeug für viele verschiedene Ausschnittgrößen
- Zwei Schneidmesser für eine ausgeglichene Arbeitsweise
- Staubschutzhaube für saubereres Arbeiten
- Besonders praktisch bei Arbeiten über Kopf
- Geeignet für Einbaustrahler, Lautsprecher und Lüftungsöffnungen

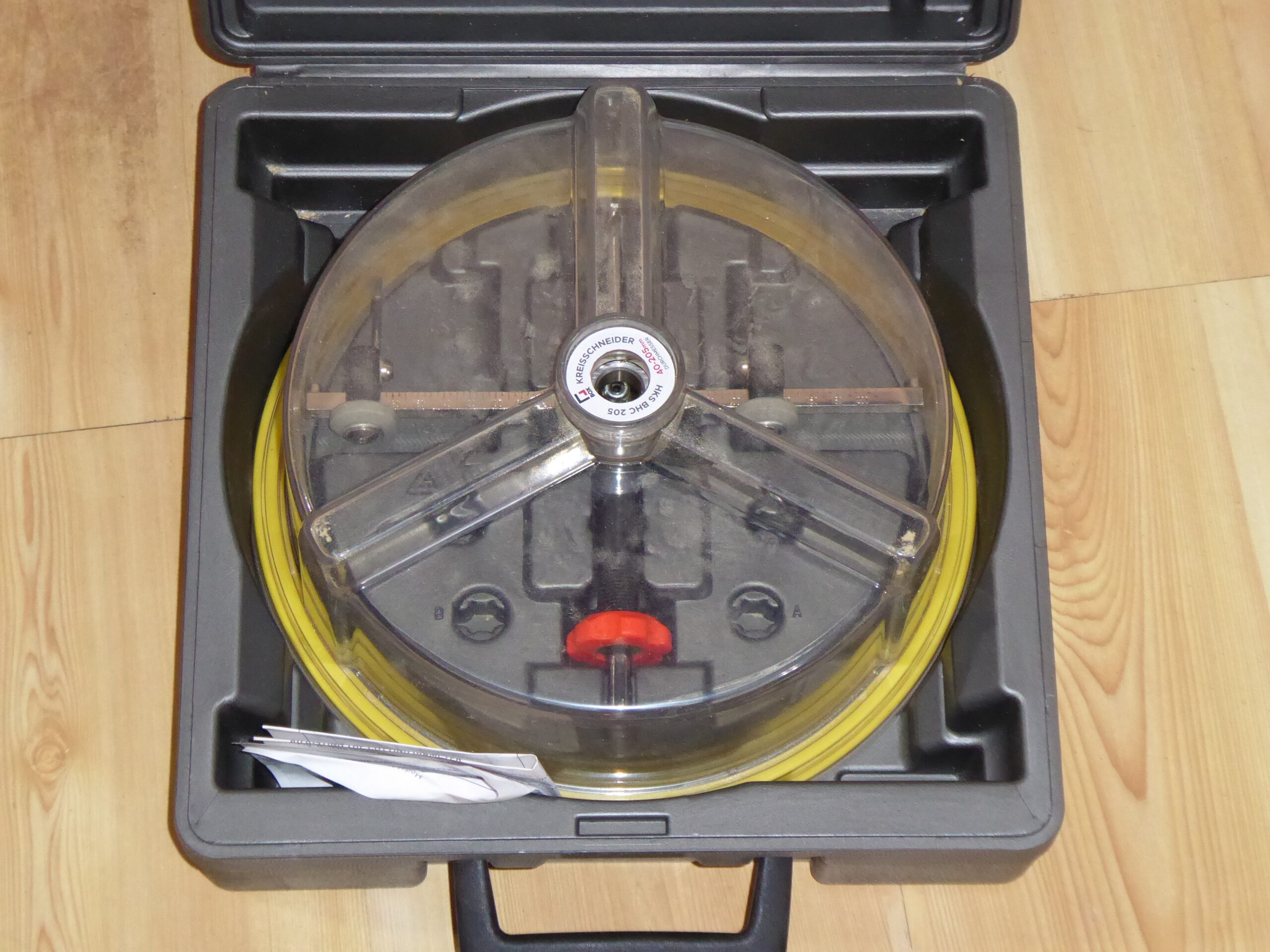

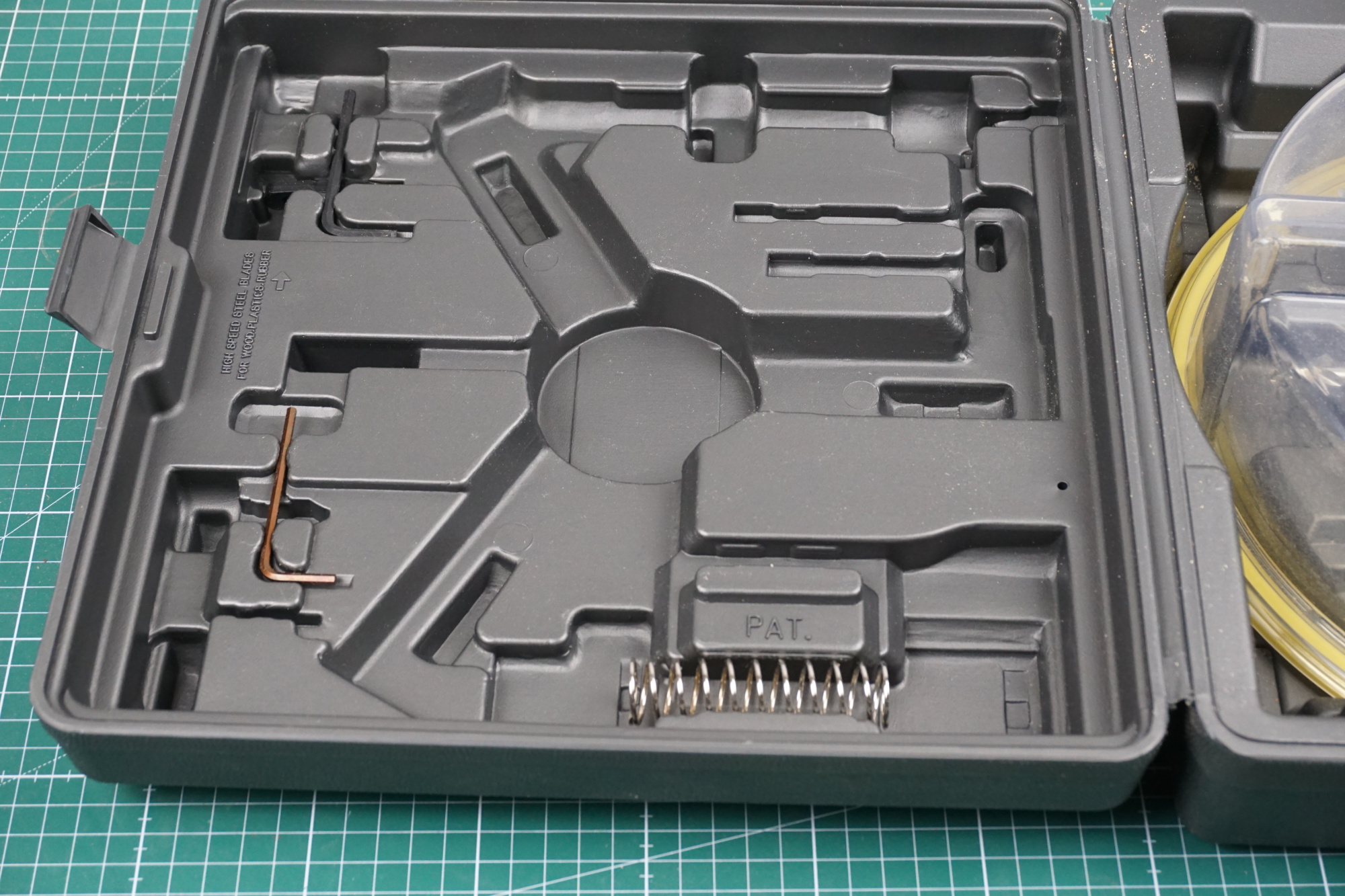

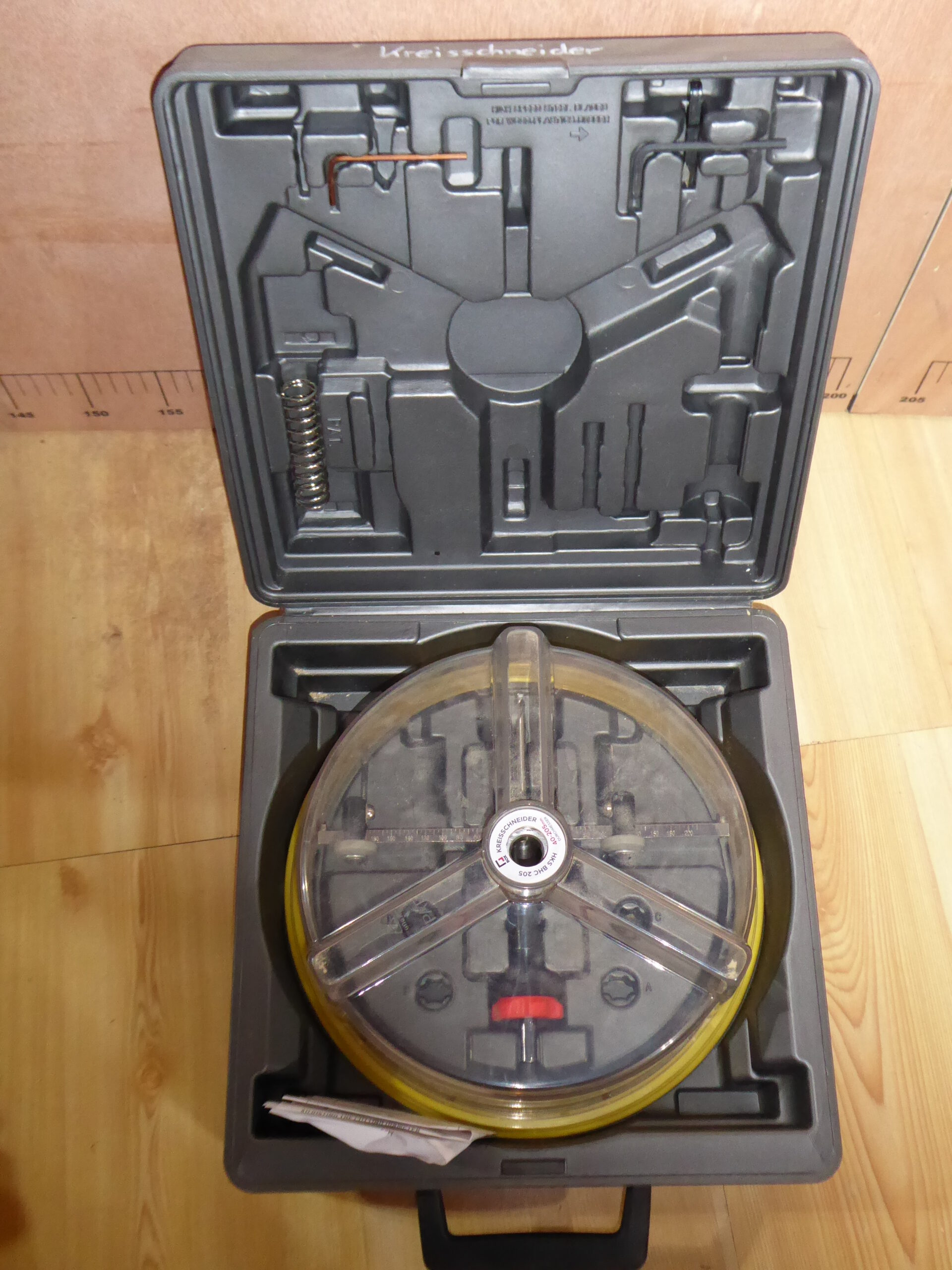

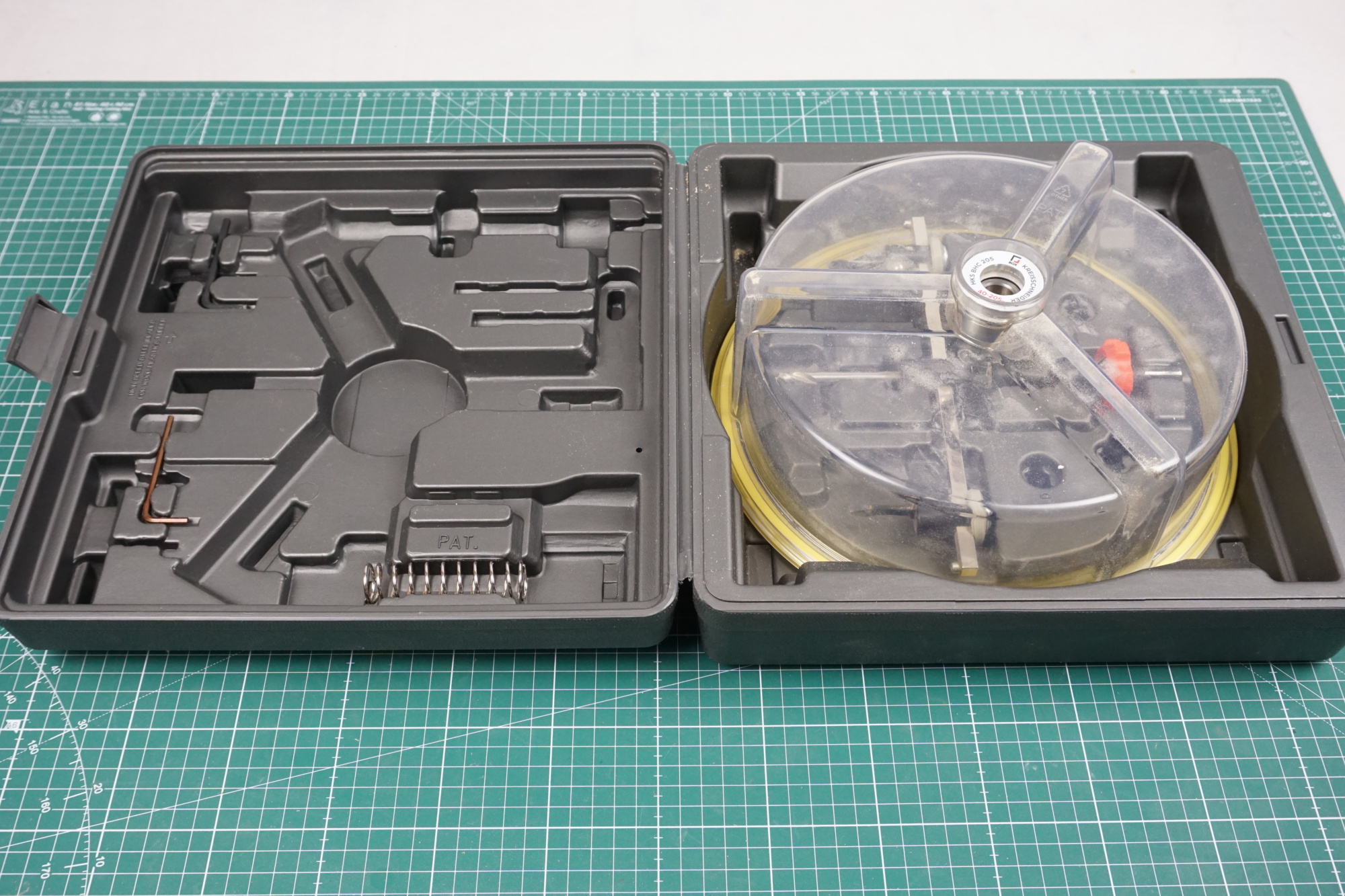

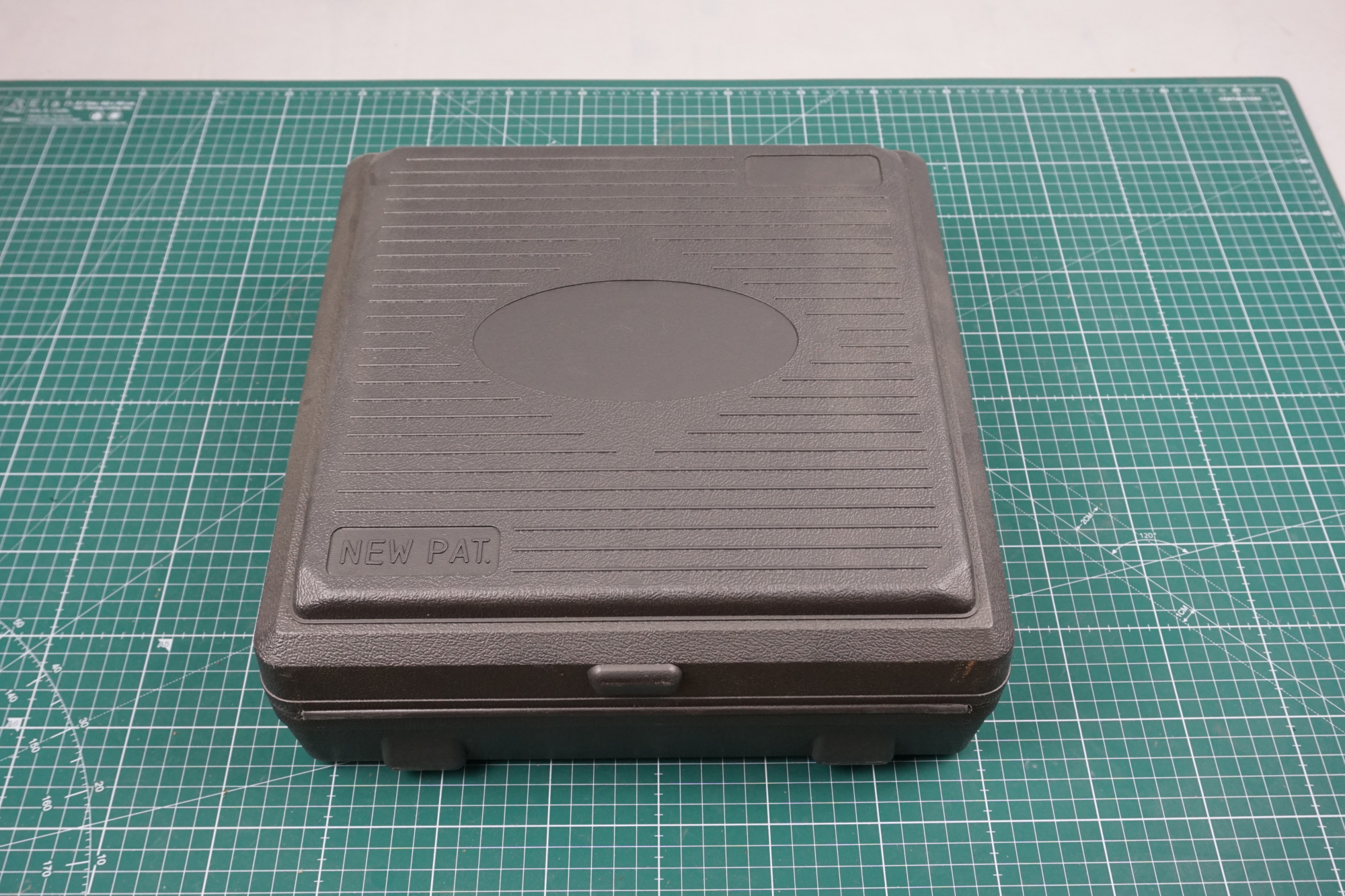

- Kompakte Aufbewahrung im Transportkoffer
Anwendung
- Benötigten Lochdurchmesser exakt ermitteln.
- Passende Messer für das zu bearbeitende Material einsetzen.
- Beide Messer auf denselben Radius einstellen.
- Alle Befestigungsschrauben sorgfältig festziehen.
- Zentrierbohrer montieren und festen Sitz kontrollieren.
- Kreisschneider in eine geeignete Bohrmaschine einspannen.
- Werkstück sicher befestigen oder den Deckenbereich kontrollieren.
- Bohrmaschine zunächst mit niedriger Drehzahl starten.
- Kreisschneider gerade und ohne seitlichen Druck führen.
- Nach dem Durchtrennen Maschine ausschalten und Werkzeug vollständig auslaufen lassen.
Hinweise und Grenzen
- Nur mit einer geeigneten Bohrmaschine und sicherem Bohrfutter verwenden.
- Keine Schlag- oder Hammerfunktion einschalten.
- Beide Schneidmesser müssen exakt gleich eingestellt sein.
- Vor jedem Einsatz alle Schrauben und Befestigungen kontrollieren.
- Mit niedriger Drehzahl arbeiten und das Werkzeug nicht überlasten.
- Das Werkzeug erzeugt durch seinen großen Durchmesser hohe Drehkräfte.
- Bohrmaschine immer mit beiden Händen sicher führen.
- Bei größeren Durchmessern ist ein Zusatzhandgriff an der Bohrmaschine dringend zu empfehlen.
- Nicht für Beton, Naturstein, Metall oder Fliesen verwenden, sofern die eingesetzten Messer dafür nicht ausdrücklich vorgesehen sind.
- Vor Arbeiten an Wänden und Decken verdeckte Strom-, Wasser- und Gasleitungen ausschließen.
- Das ausgeschnittene Materialstück kann nach dem Durchtrennen herabfallen.
- Schutzbrille und geeigneten Atemschutz tragen.
- Lange Haare, Kleidung und Handschuhe von rotierenden Teilen fernhalten.
- Bei Arbeiten über Kopf auf einen sicheren Stand achten.
