Beschreibung

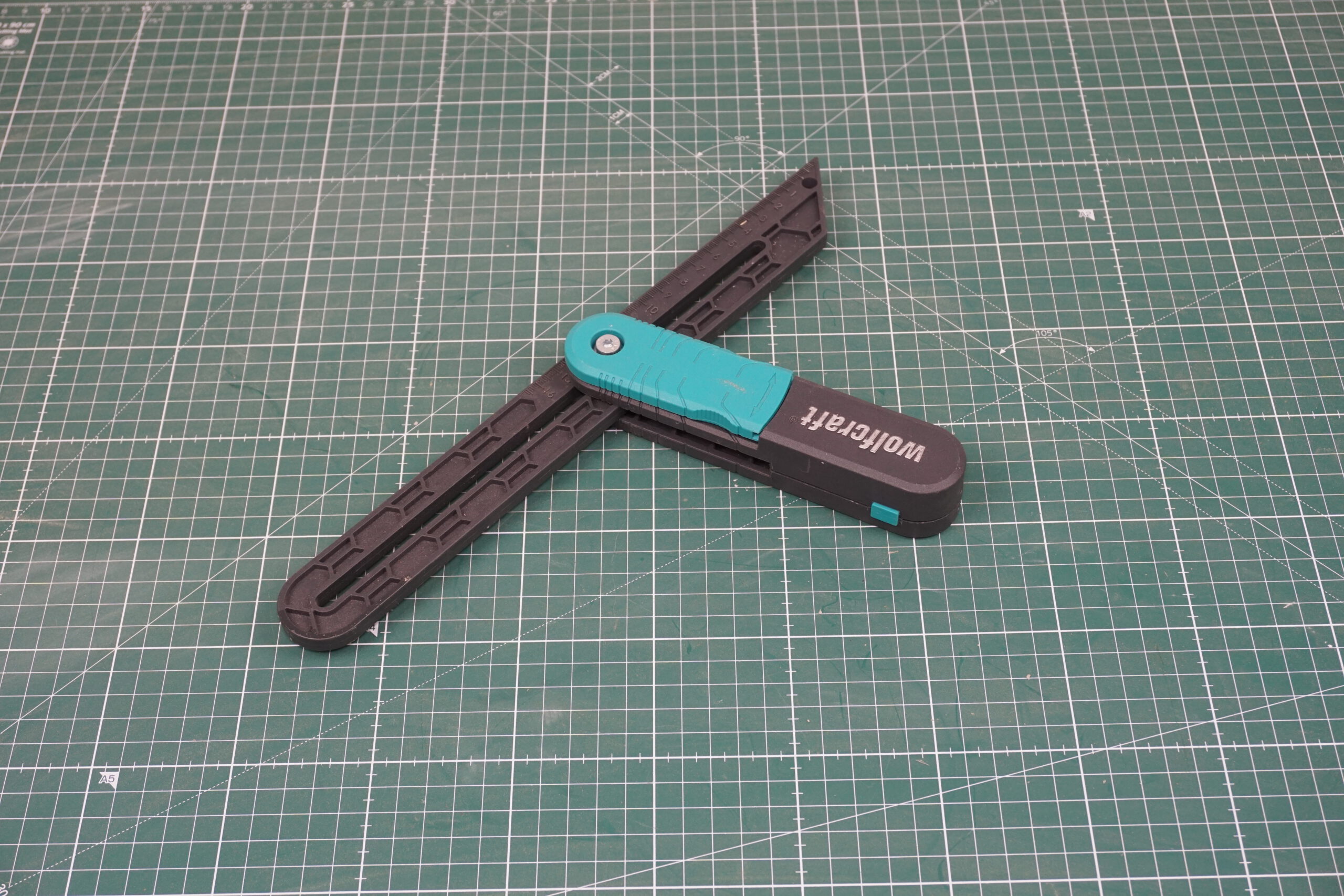

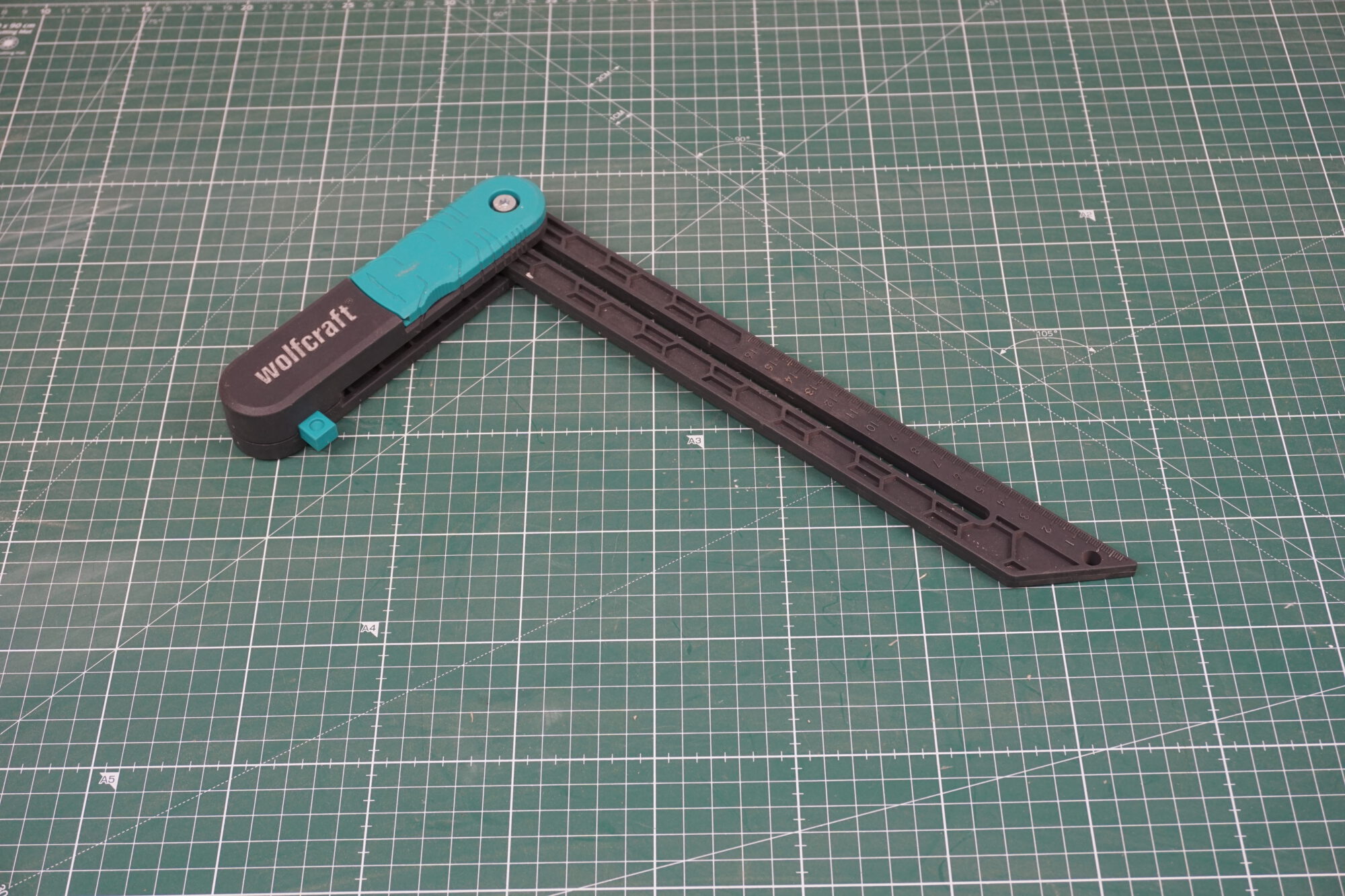

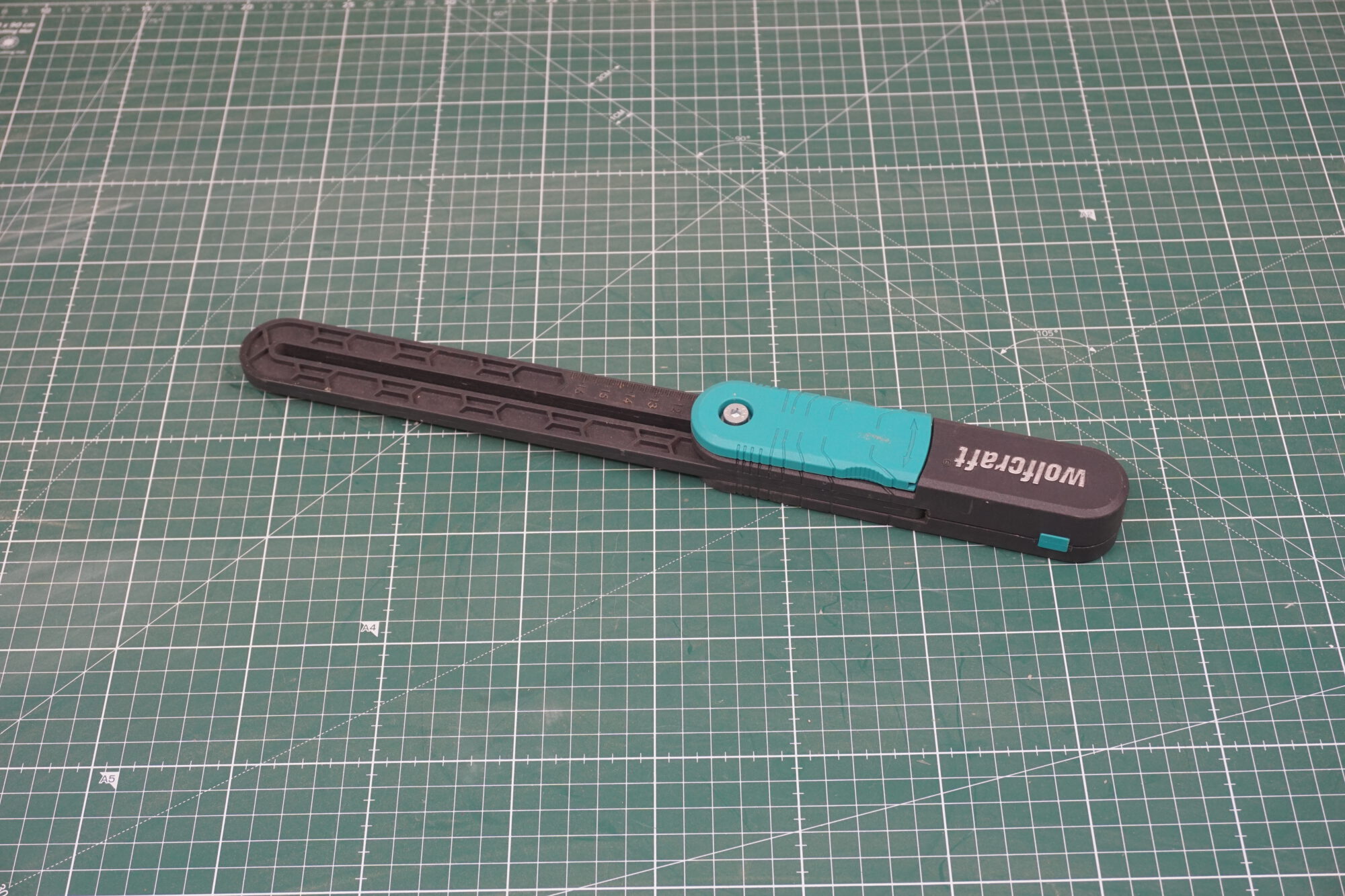

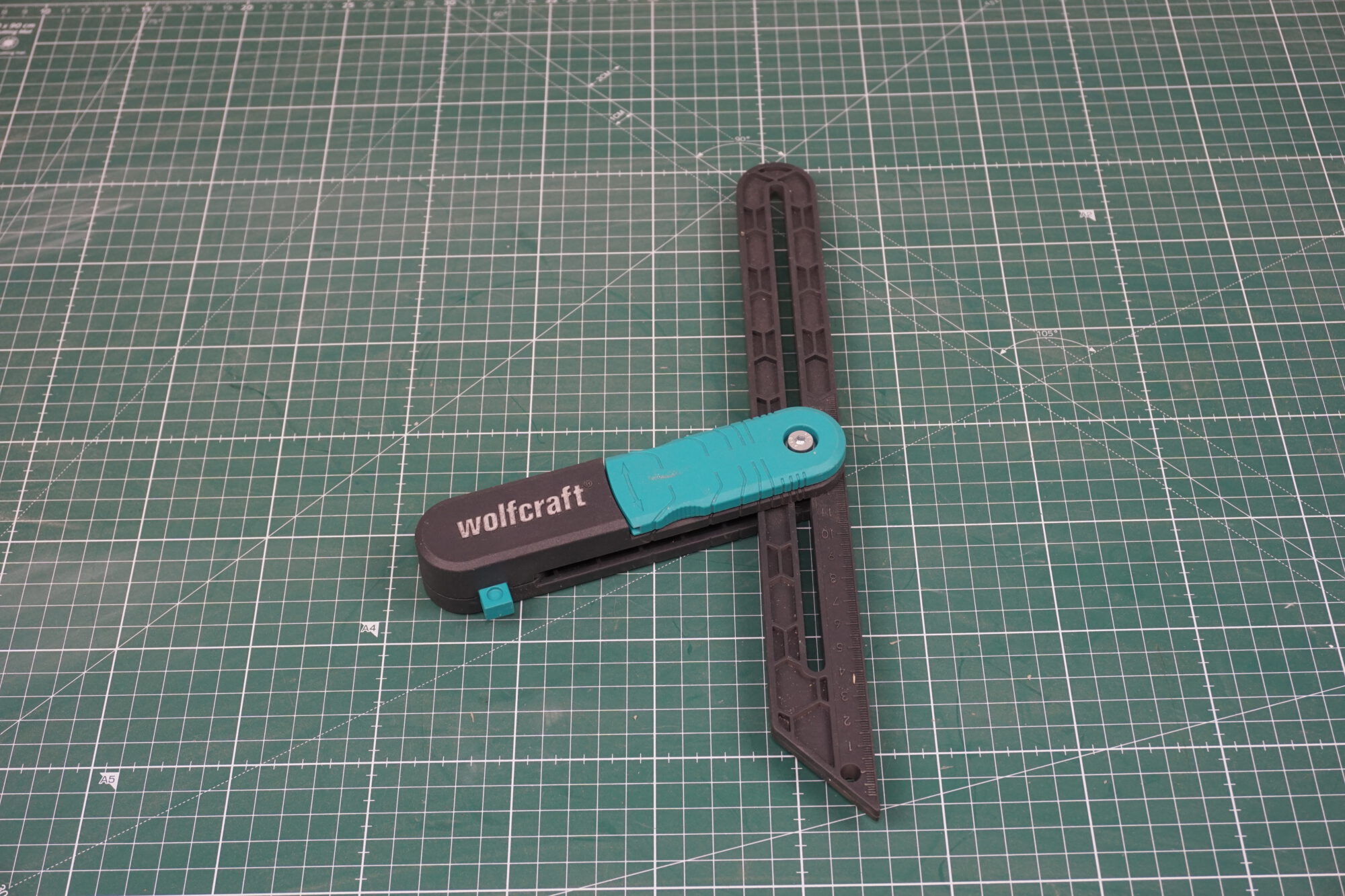

wolfcraft Winkelschmiege mit Streichmaßfunktion
Die wolfcraft Winkelschmiege ist ein vielseitiges Mess- und Anreißwerkzeug zum Abnehmen und Übertragen vorhandener Winkel. Sie eignet sich besonders für Arbeiten beim Verlegen von Laminat, Vinyl und anderen Bodenbelägen sowie für den Innenausbau, den Möbelbau und die Bearbeitung von Leisten.
Die beiden beweglichen Kunststoffschenkel werden direkt an der Wand, in einer Ecke oder an einem vorhandenen Bauteil ausgerichtet. Anschließend wird der ermittelte Winkel über den Feststellhebel fixiert. Der Winkel kann danach auf das Werkstück übertragen und mit einem Bleistift angezeichnet werden.
Geeignete Anwendungen
- Winkel in Wand- und Raumecken abnehmen
- Innen- und Außenwinkel auf Werkstücke übertragen
- Laminat- und Vinyldielen an schräge Wände anpassen
- Sockelleisten und Abschlussleisten anzeichnen
- Bretter und Holzplatten markieren
- Möbelbauteile an vorhandene Winkel anpassen
- Parallele Linien auf Werkstücken anzeichnen
- Abstände von Kanten übertragen
- Verlegearbeiten in verwinkelten Räumen vorbereiten
Technische Daten
- Hersteller: wolfcraft
- Produktbezeichnung: Winkelschmiege mit Streichmaßfunktion
- Artikelnummer: 6958000
- Material: robuster Kunststoff
- Schenkellänge: ca. 32 cm
- Schenkelbreite: ca. 3,5 cm
- Anschlaglänge: ca. 16,5 cm
- Produktlänge eingeklappt: ca. 36 cm
- Feststellhebel mit Einhandbedienung
- Integrierte Maßskala
- Ausklappbarer Anschlag
- Führungsloch für einen Bleistift
Winkel abnehmen und übertragen
- Den Feststellhebel lösen.
- Die beiden Schenkel auseinanderklappen.
- Die Winkelschmiege in die Ecke oder an die beiden vorhandenen Flächen anlegen.
- Beide Schenkel vollständig an den jeweiligen Flächen ausrichten.
- Den Feststellhebel betätigen und den Winkel fixieren.
- Das Werkzeug vorsichtig von der Wand oder dem Bauteil abnehmen.
- Die Winkelschmiege auf das zu bearbeitende Werkstück legen.
- Den Winkel mit einem Bleistift entlang des Schenkels übertragen.
Nach dem Fixieren dürfen die beiden Schenkel nicht mehr gegeneinander verschoben werden. Andernfalls wird der aufgenommene Winkel verändert.
Verwendung als Streichmaß
Mit dem ausklappbaren Anschlag kann die Winkelschmiege auch zum Anzeichnen paralleler Linien verwendet werden.
- Den Anschlag ausklappen.
- Den gewünschten Abstand über die Skala einstellen.
- Den Schenkel in der eingestellten Position fixieren.
- Einen Bleistift durch das Führungsloch stecken.
- Den Anschlag gleichmäßig an der Werkstückkante entlangführen.
- Die parallele Linie auf dem Werkstück anzeichnen.
Typische Einsätze beim Bodenverlegen
Gerade bei älteren Gebäuden stehen Wände häufig nicht exakt im rechten Winkel. Die Winkelschmiege erleichtert das passgenaue Anzeichnen von Laminat- und Vinyldielen.
- Schräge Wandverläufe auf Dielen übertragen
- Dielen an Türöffnungen anpassen
- Abschlussstücke in Raumecken zuschneiden
- Verläufe an Vorsprüngen oder Nischen markieren
- Gleichmäßige Abstände zu Wänden anzeichnen
Vorteile
- Abnehmen und Übertragen von Winkeln mit nur einem Werkzeug
- Feststellhebel von beiden Seiten bedienbar
- Auch in engen Arbeitsbereichen einsetzbar
- Zusätzliche Streichmaßfunktion
- Integrierte Skala
- Kompakte und leichte Bauweise
- Kein Strom und keine Batterien erforderlich
- Geeignet für Heimwerker und Handwerker
Wichtige Anwendungshinweise
- Die Anlageflächen müssen frei von Schmutz und hervorstehenden Fremdkörpern sein.
- Beide Schenkel müssen vollständig an den zu messenden Flächen anliegen.
- Vor dem Abnehmen muss der Winkel sicher fixiert werden.
- Den Feststellhebel nicht mit übermäßiger Kraft betätigen.
- Zum Anzeichnen einen gut gespitzten Bleistift verwenden.
- Vor dem Zuschnitt sollte das angezeichnete Maß noch einmal kontrolliert werden.
- Das Werkzeug ist nicht für hochpräzise metalltechnische Winkelmessungen vorgesehen.
- Die Skala dient als praktische Anreißhilfe und ersetzt kein kalibriertes Messgerät.
Pflege und Reinigung
- Staub und Späne nach der Nutzung entfernen.
- Bei Bedarf mit einem leicht feuchten Tuch reinigen.
- Keine aggressiven Reinigungs- oder Lösemittel verwenden.
- Das Gelenk nicht mit Farbe, Klebstoff oder Spachtelmasse verschmutzen.
- Das Werkzeug trocken und möglichst eingeklappt lagern.
Sicherheitshinweise
- Das Werkzeug ausschließlich zum Messen und Anzeichnen verwenden.
- Nicht als Hebel, Brechstange oder Schneidführung missbrauchen.
- Finger beim Zusammenklappen nicht in den Gelenkbereich halten.
- Beschädigte oder gebrochene Kunststoffteile nicht weiterverwenden.
- Vor dem Sägen oder Schneiden das angezeichnete Maß kontrollieren.
- Beim anschließenden Zuschnitt die Sicherheitshinweise des verwendeten Schneidwerkzeugs beachten.
Zustand
Die Winkelschmiege befindet sich in einem gebrauchten und funktionsfähigen Zustand. Alters- und nutzungsbedingte Kratzer sowie leichte Gebrauchsspuren können vorhanden sein. Feststellmechanismus, Schenkel, Anschlag und Skala werden vor jeder Vermietung kontrolliert.
