Beschreibung

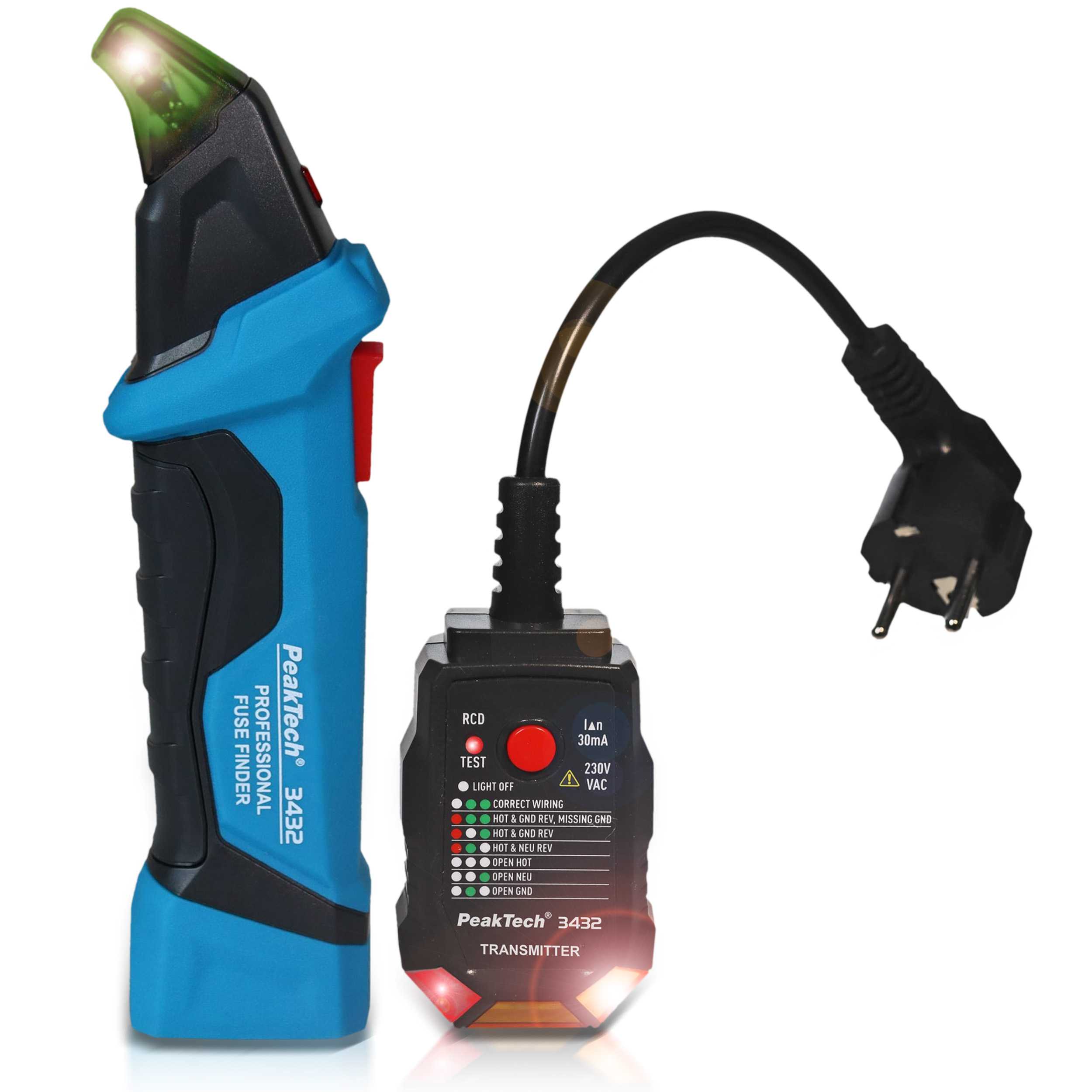

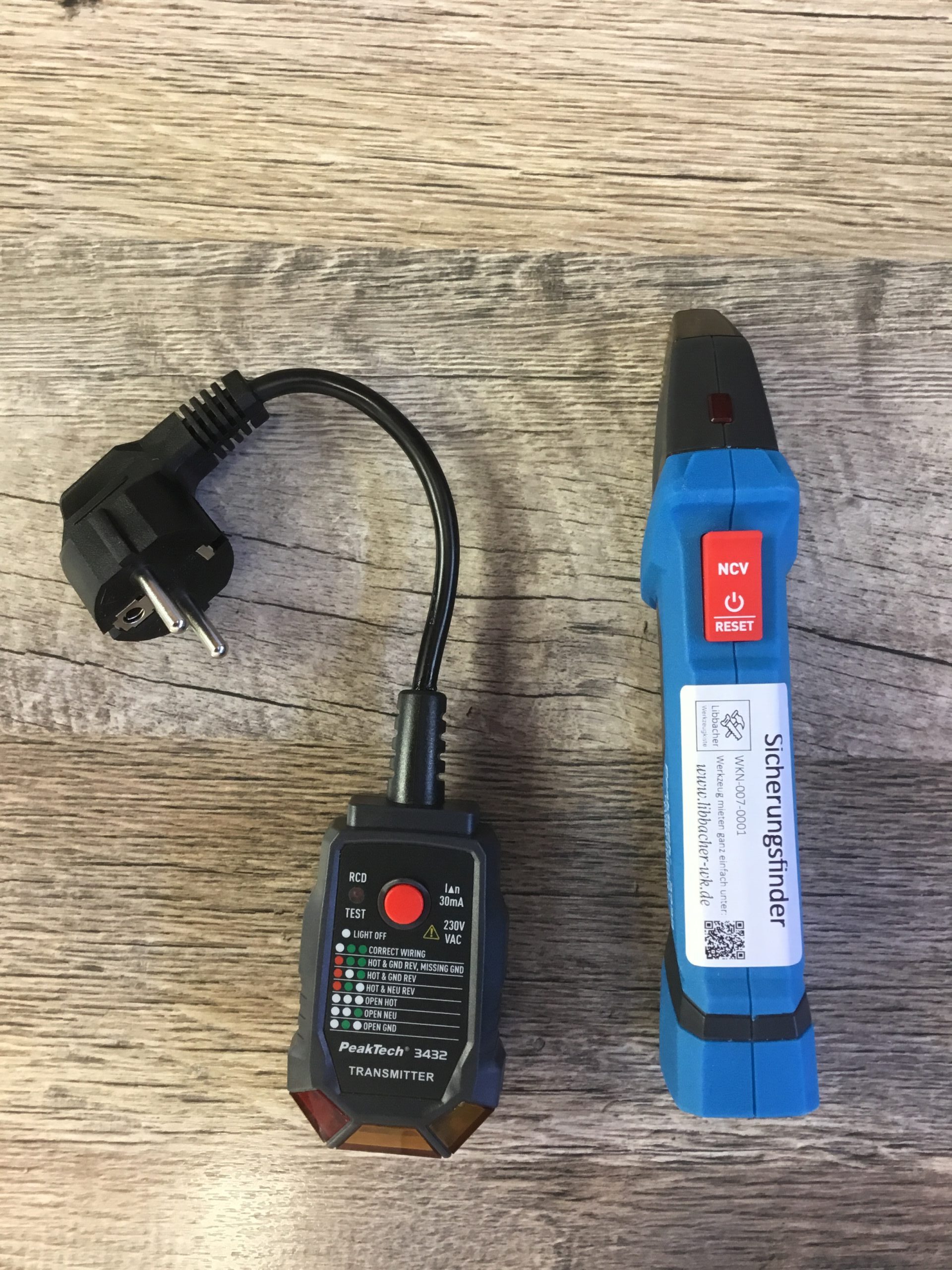

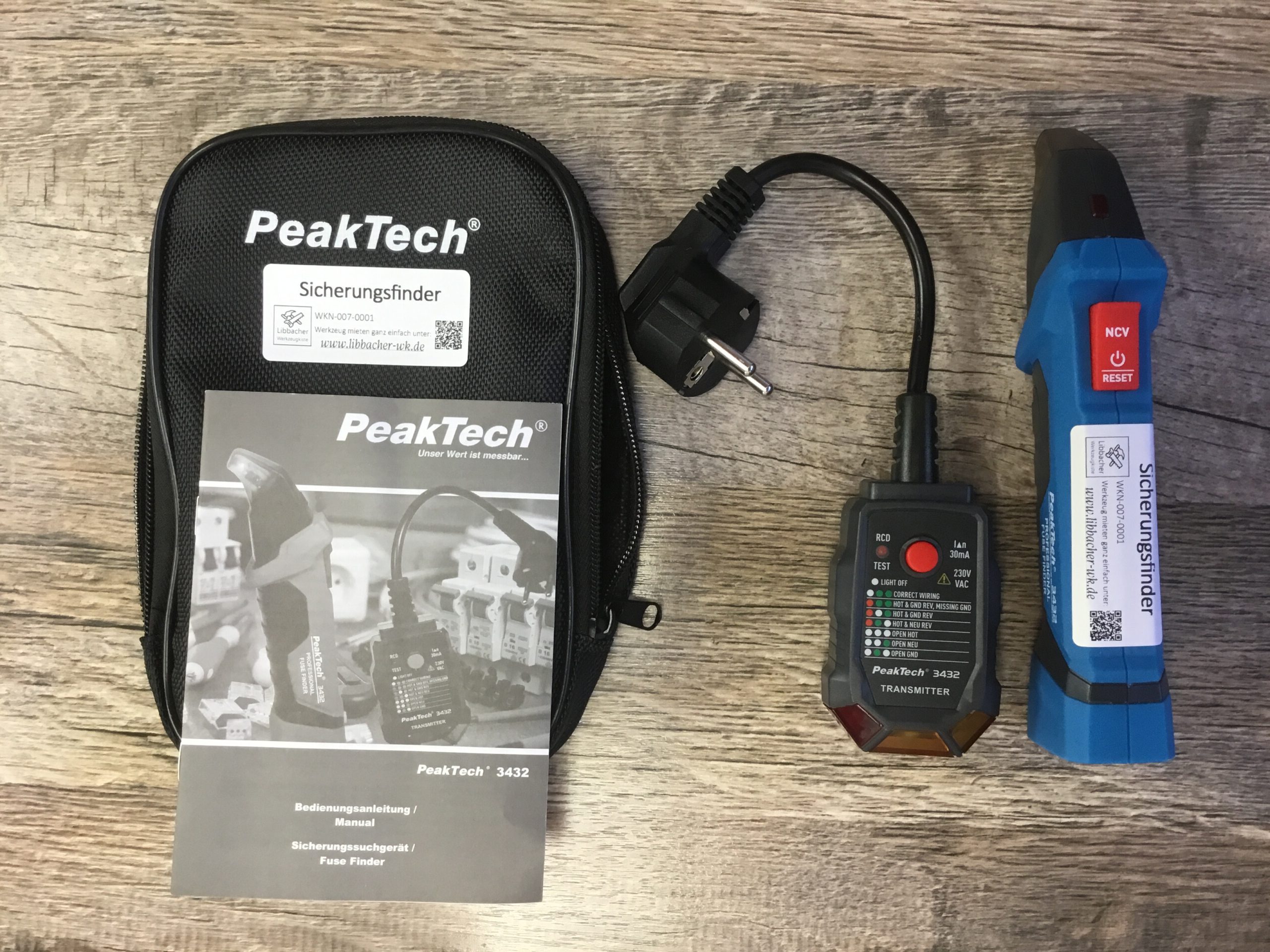

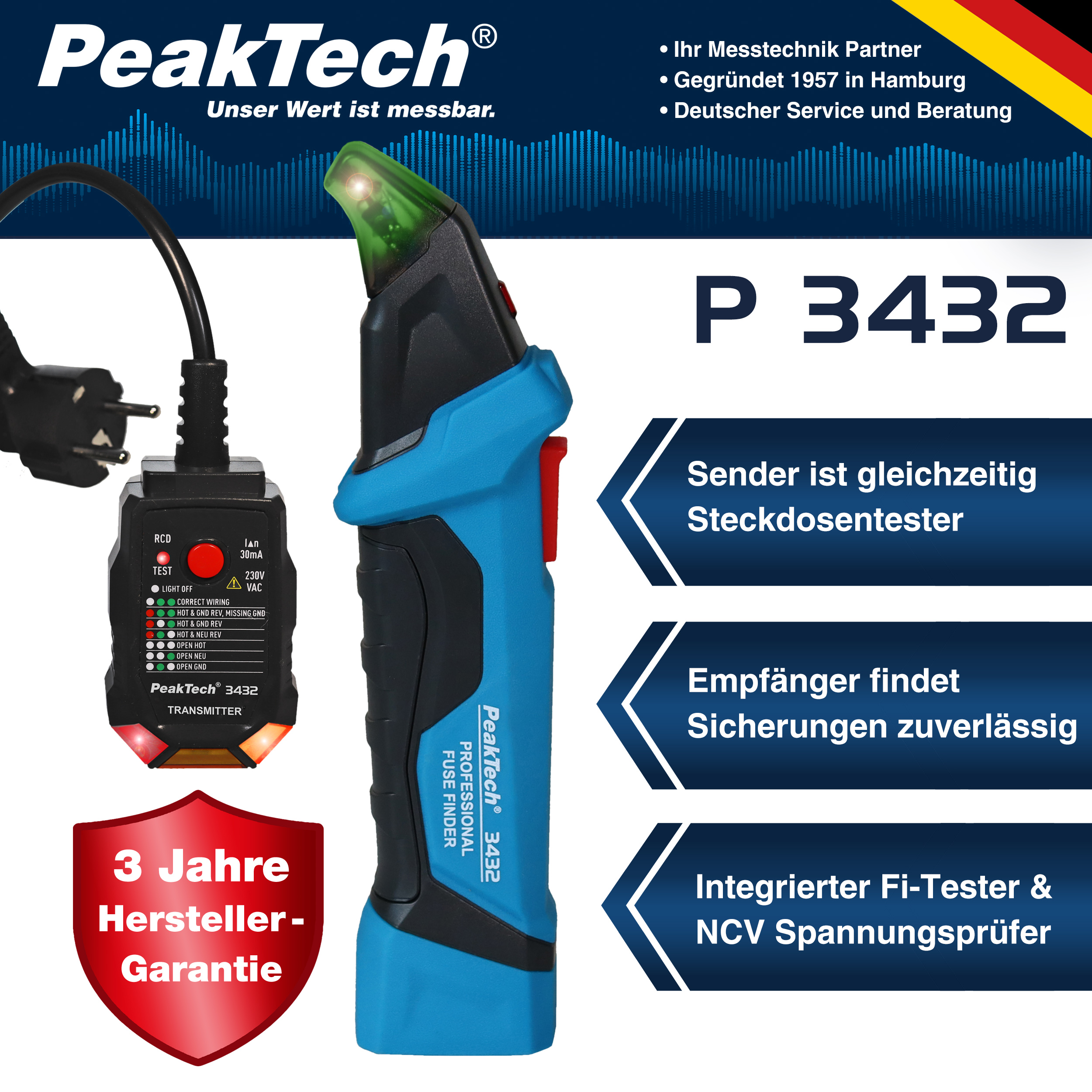

Der PeakTech P 3432 ist ein Sicherungsfinder zur Zuordnung von Steckdosen und Stromkreisen zu den entsprechenden Sicherungsautomaten beziehungsweise Leitungsschutzschaltern im Verteilerkasten. Das Set besteht aus einem Sender und einem Empfänger.

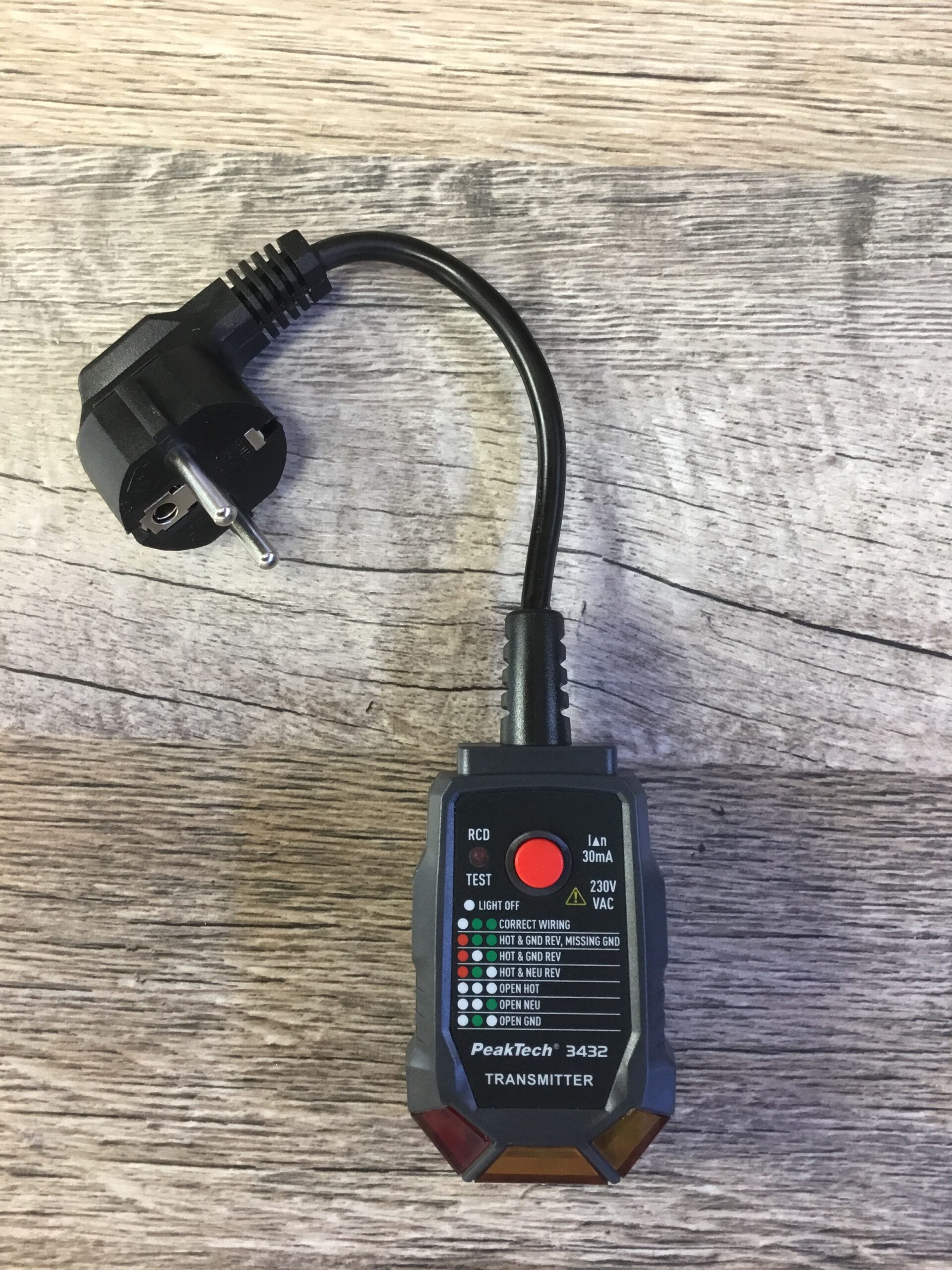

Der Sender wird direkt in die zu untersuchende Schutzkontaktsteckdose eingesteckt. Er speist ein codiertes Suchsignal in den angeschlossenen Stromkreis ein. Anschließend wird der Empfänger an den Sicherungsautomaten im Verteiler entlanggeführt. Erkennt der Empfänger das eingespeiste Signal, weist er optisch und akustisch auf den wahrscheinlich zugehörigen Stromkreis hin.
Das Gerät erleichtert damit Arbeiten, bei denen die Beschriftung des Sicherungskastens fehlt, unvollständig oder nicht eindeutig ist. Es eignet sich beispielsweise vor Renovierungsarbeiten, dem Austausch von Steckdosen, der Montage von Leuchten oder der Fehlersuche in bestehenden Elektroinstallationen.
Typische Einsatzbereiche
- Steckdosen der richtigen Sicherung zuordnen
- Unbeschriftete Sicherungsautomaten identifizieren
- Vor Renovierungsarbeiten den betroffenen Stromkreis ermitteln
- Stromkreise in Wohnungen, Werkstätten und Büroräumen nachvollziehen
- Beschriftungen in Sicherungskästen kontrollieren oder ergänzen
- Vor dem Austausch von Steckdosen oder Schaltern die zuständige Sicherung bestimmen
- Fehlerhafte oder uneindeutige Stromkreiszuordnungen eingrenzen
- RCD-/FI-Schutzschalter auf eine grundsätzliche Auslösung prüfen
- Wechselspannung mit dem NCV-Sensor berührungslos erkennen
Sicherungsfinder
Für die Sicherungssuche wird der Sender in eine spannungsführende Steckdose eingesteckt. Die Kontrollanzeigen am Sender geben Hinweise auf den Anschlusszustand beziehungsweise eine mögliche falsche Zuordnung von Außenleiter und Neutralleiter.

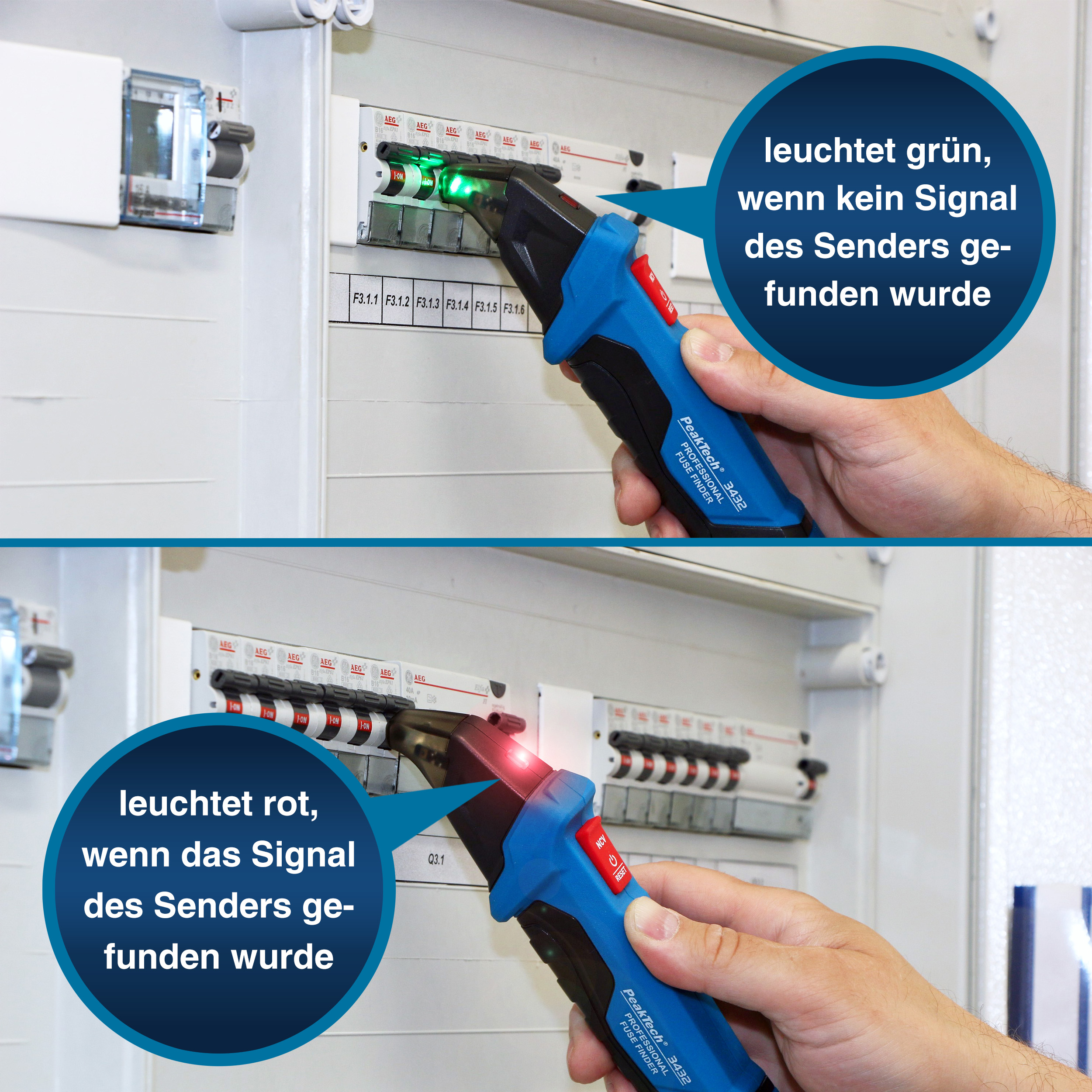

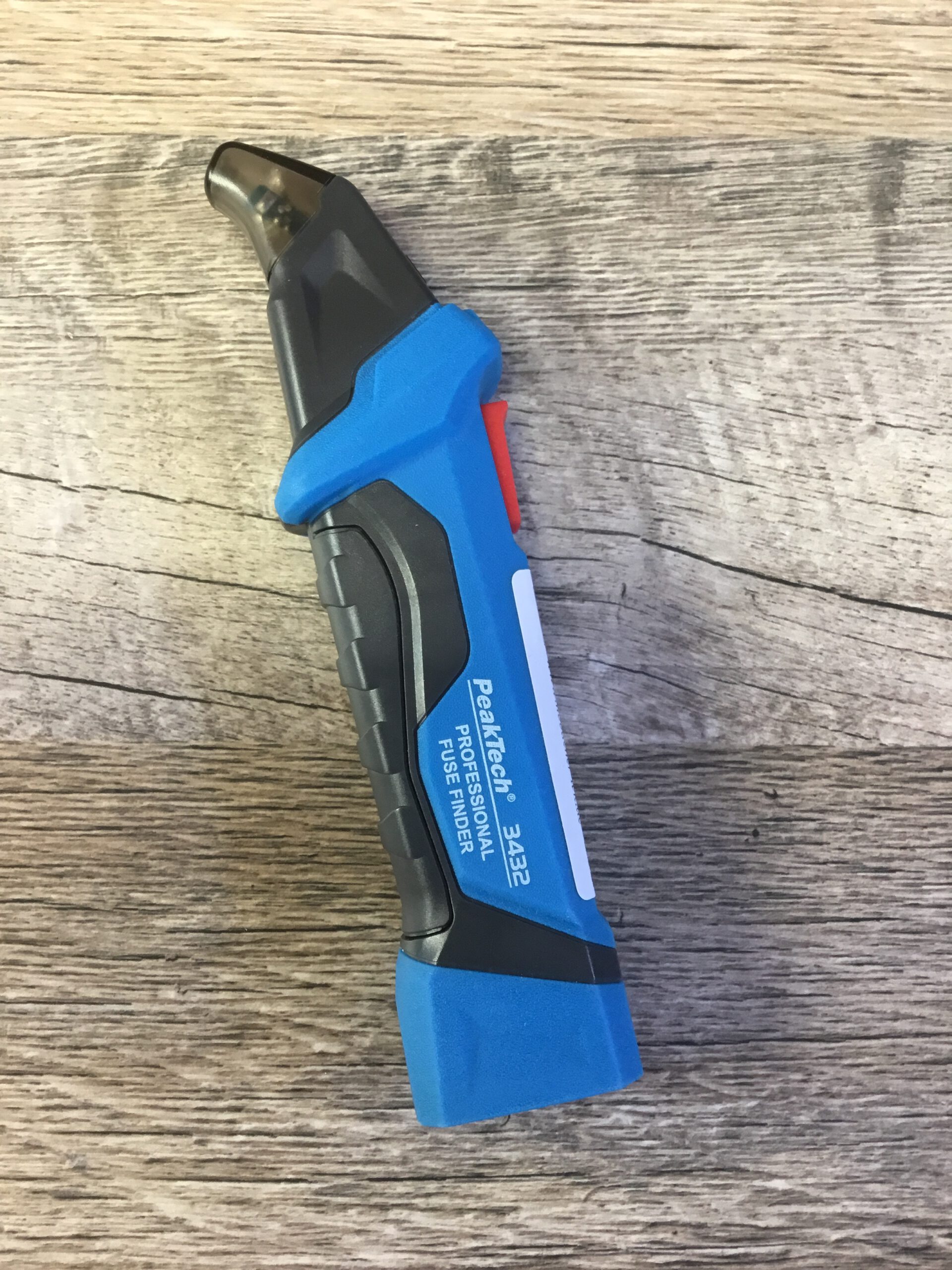

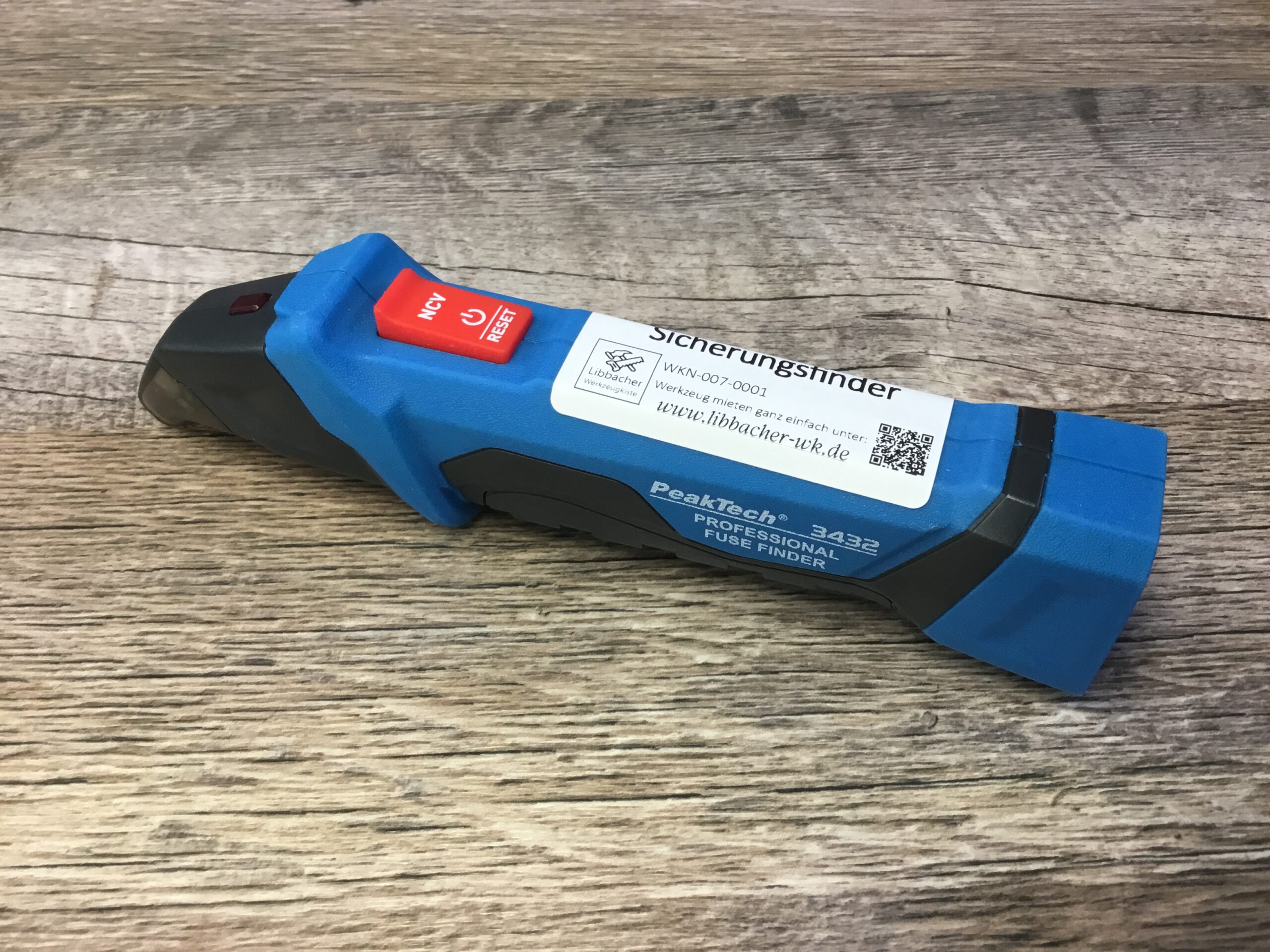

Der Empfänger wird anschließend eingeschaltet und über die Reihe der Sicherungsautomaten geführt. Das erkannte Signal wird durch LEDs und ein akustisches Signal angezeigt. Durch wiederholtes Abfahren und schrittweises Eingrenzen lässt sich der zugehörige Sicherungsautomat bestimmen.
Der Sicherungsfinder arbeitet signalbasiert. Die Erkennung kann daher von der Leitungsführung, der Entfernung, parallel verlegten Leitungen, Verteilern, Mehrfachsteckdosen, elektronischen Verbrauchern und der konkreten Elektroinstallation beeinflusst werden.
Empfohlener Ablauf der Sicherungssuche
- Alle empfindlichen oder relevanten Verbraucher am betroffenen Stromkreis ausschalten.
- Sender vollständig in die zu untersuchende Steckdose einstecken.
- Kontrollanzeigen am Sender prüfen.
- Empfänger einschalten.
- Empfänger langsam über alle Sicherungsautomaten führen.
- Sicherungen mit besonders starker Anzeige erneut überprüfen.
- Den wahrscheinlich zugehörigen Sicherungsautomaten ausschalten.
- Kontrollieren, ob der Sender beziehungsweise die Steckdose spannungsfrei geworden ist.
- Spannungsfreiheit anschließend mit einem geeigneten zweipoligen Spannungsprüfer feststellen.
RCD-/FI-Test
Der Sender besitzt zusätzlich eine Taste zum Prüfen eines vorgeschalteten Fehlerstrom-Schutzschalters, auch FI- oder RCD-Schutzschalter genannt. Der Sender wird hierzu in eine Steckdose eingesteckt, die über den zu testenden RCD geführt wird.
Durch Betätigung der RCD-Testtaste wird ein Fehlerstrom erzeugt, der den vorgeschalteten Schutzschalter auslösen soll. Bei einer erfolgreichen Auslösung wird der betroffene Stromkreis abgeschaltet. Nach dem Test muss der RCD im Sicherungskasten wieder eingeschaltet werden.
Der RCD-Test des PeakTech P 3432 ist ein einfacher Funktionstest. Er zeigt, ob der Schutzschalter unter den gegebenen Bedingungen grundsätzlich auslöst. Das Gerät misst jedoch weder den exakten Auslösestrom noch die Auslösezeit. Eine vollständige und normgerechte Prüfung einer elektrischen Anlage erfordert ein dafür zugelassenes Installationstestgerät und entsprechendes Fachwissen.
Durchführung des RCD-Tests
- Vor dem Test alle betroffenen Personen informieren.
- Empfindliche Geräte, Computer und andere relevante Verbraucher ausschalten.
- Prüfen, ob die verwendete Steckdose tatsächlich über den gewünschten RCD geführt wird.
- Sender vollständig in die Steckdose einstecken.
- LED-Anzeige des Senders auf einen korrekten Anschluss prüfen.
- Rote RCD-Testtaste am Sender betätigen.
- Kontrollieren, ob der vorgeschaltete RCD ausgelöst hat.
- RCD im Verteilerkasten wieder einschalten.
- Betroffene Geräte und Anlagen kontrolliert wieder in Betrieb nehmen.
Berührungslose Spannungsprüfung
Der Empfänger verfügt über einen integrierten NCV-Sensor. NCV steht für „Non Contact Voltage“ und bezeichnet die berührungslose Erkennung elektrischer Wechselfelder.
Damit kann beispielsweise geprüft werden, ob sich in der Nähe einer Steckdose, eines Kabels oder eines Schalters vermutlich Wechselspannung befindet. Die Anzeige erfolgt optisch und akustisch.
Die NCV-Funktion eignet sich ausschließlich für eine orientierende Vorprüfung. Sie darf nicht verwendet werden, um eine Leitung verbindlich als spannungsfrei zu beurteilen. Abschirmungen, Leitungstiefe, Feuchtigkeit, Leitungslage und andere Umgebungsbedingungen können das Ergebnis beeinflussen.
Technische Funktionen
- Sicherungssuche mit Sender und Empfänger
- Optische Anzeige über LEDs
- Akustisches Suchsignal
- Berührungslose Spannungsprüfung über NCV-Sensor
- RCD-/FI-Funktionstest über den Steckdosensender
- LED-Anzeige des Anschlusszustands am Sender
- Schutzart IP40

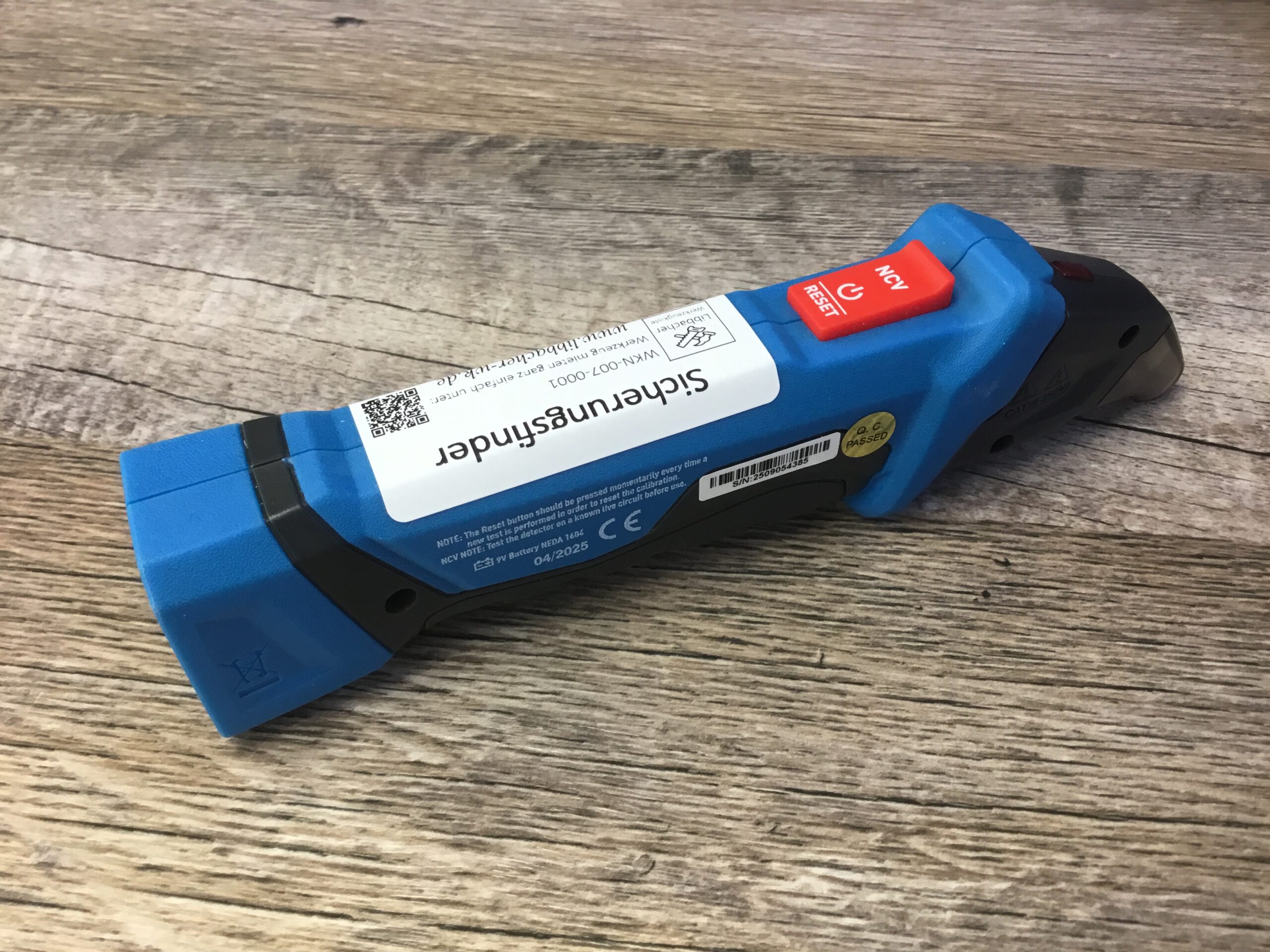

- Empfängerbetrieb mit 9-V-Blockbatterie
- Sender wird direkt über die geprüfte Steckdose versorgt
Der Empfänger wird mit einer 9-V-Blockbatterie betrieben. Der Sender benötigt keine eigene Batterie, da er seine Energie aus der Steckdose bezieht. Die Schutzart IP40 schützt das Gerät gegen feste Fremdkörper ab einer bestimmten Größe, jedoch nicht gegen Wasser. :contentReference[oaicite:0]{index=0}
Vorteile
- Schnelle Zuordnung von Steckdosen zu Sicherungsautomaten
- Keine Demontage der Steckdose zur Sicherungssuche erforderlich
- Optische und akustische Anzeige
- Zusätzlicher RCD-/FI-Funktionstest
- Integrierte berührungslose Spannungserkennung
- Kompakte und leicht verständliche Geräteausführung
- Geeignet zur Kontrolle unvollständig beschrifteter Sicherungskästen
- Sender benötigt keine separate Batterie
Grenzen des Geräts
- Die Sicherungssuche funktioniert nur an geeigneten spannungsführenden Steckdosen.
- Mehrfachverteilungen und parallel geführte Leitungen können die Ortung beeinflussen.
- Der angezeigte Sicherungsautomat muss durch Abschalten und Kontrollmessung bestätigt werden.
- Das Gerät erkennt keine exakte Leitungsführung in Wänden.
- Es handelt sich nicht um einen Leitungssucher für spannungsfreie Kabel.
- Die NCV-Funktion ersetzt keinen zweipoligen Spannungsprüfer.
- Der RCD-Test ersetzt keine normgerechte Messung von Auslösezeit und Auslösestrom.
- Das Gerät ist nicht gegen Wasser geschützt.
- Es darf nicht an beschädigten Steckdosen oder unter gefährlichen Umgebungsbedingungen eingesetzt werden.
Wichtige Sicherheitshinweise
Arbeiten an elektrischen Anlagen können lebensgefährlich sein. Der Sicherungsfinder unterstützt lediglich bei der Zuordnung eines Stromkreises. Er bestätigt nicht, dass eine Leitung sicher spannungsfrei ist.
- Vor Arbeiten an Steckdosen, Schaltern oder Leitungen immer die zuständige Sicherung ausschalten.
- Gegen unbeabsichtigtes Wiedereinschalten sichern.
- Spannungsfreiheit mit einem geeigneten zweipoligen Spannungsprüfer feststellen.
- NCV-Anzeigen niemals als alleinigen Nachweis der Spannungsfreiheit verwenden.
- Gerät nur an ordnungsgemäßen Schutzkontaktsteckdosen verwenden.
- Sender nicht in beschädigte, lose oder verschmorte Steckdosen einstecken.
- Gerät nicht bei Feuchtigkeit, Regen oder nassen Händen benutzen.
- Vor dem RCD-Test empfindliche Verbraucher ausschalten.
- RCD-Test nicht durchführen, wenn durch die Abschaltung Gefahren entstehen können.
- Keine medizinischen, sicherheitsrelevanten oder lebensnotwendigen Geräte unbeabsichtigt abschalten.
- Verteilerabdeckungen nicht entfernen.
- Arbeiten im geöffneten Sicherungskasten ausschließlich durch Elektrofachkräfte durchführen lassen.
Das PeakTech P 3432 ist ein praktisches Hilfsmittel zur Stromkreiszuordnung und für orientierende Prüfungen. Es ersetzt weder elektrotechnische Fachkenntnisse noch die vorgeschriebenen Prüf- und Messgeräte einer Elektrofachkraft.
