Beschreibung

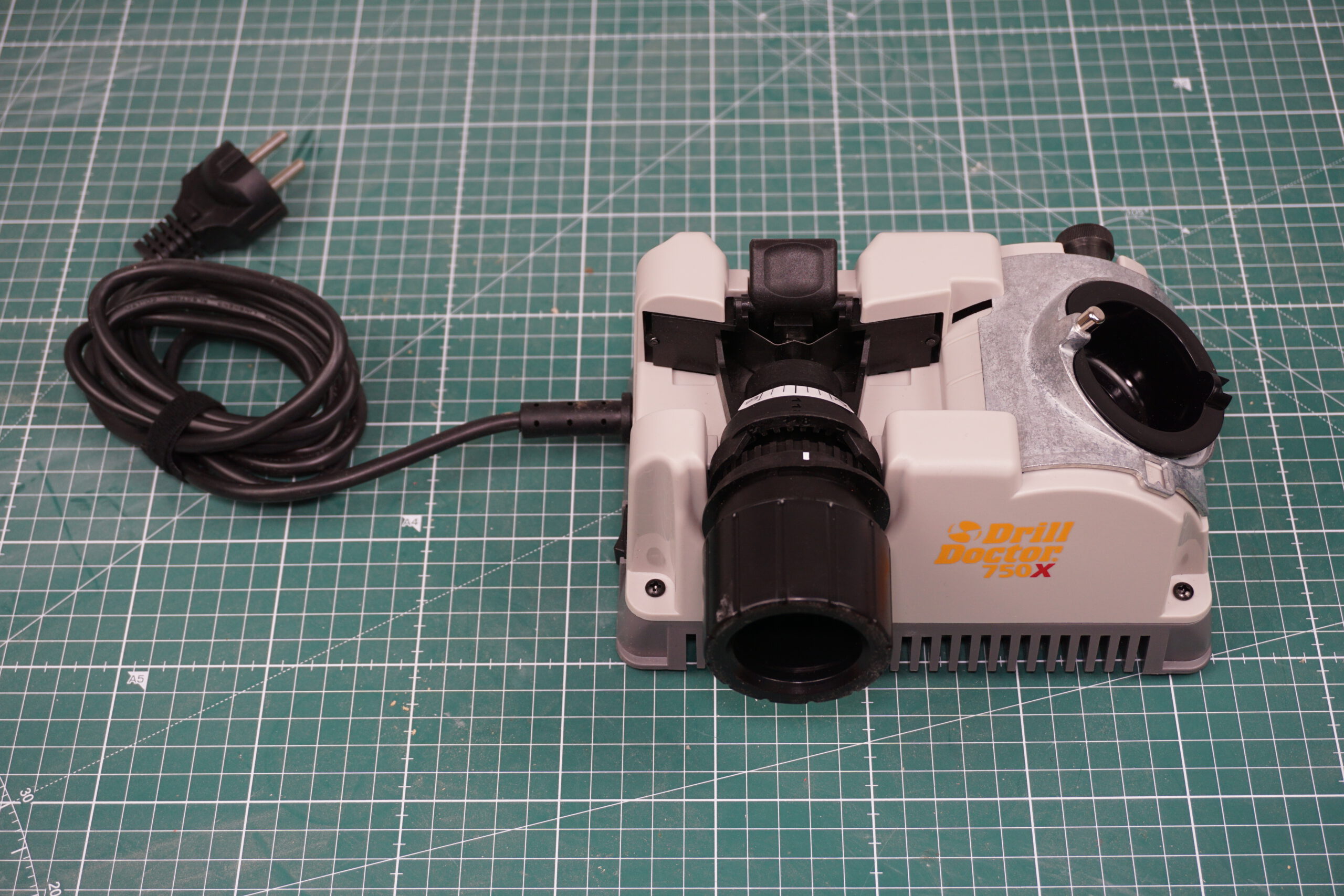

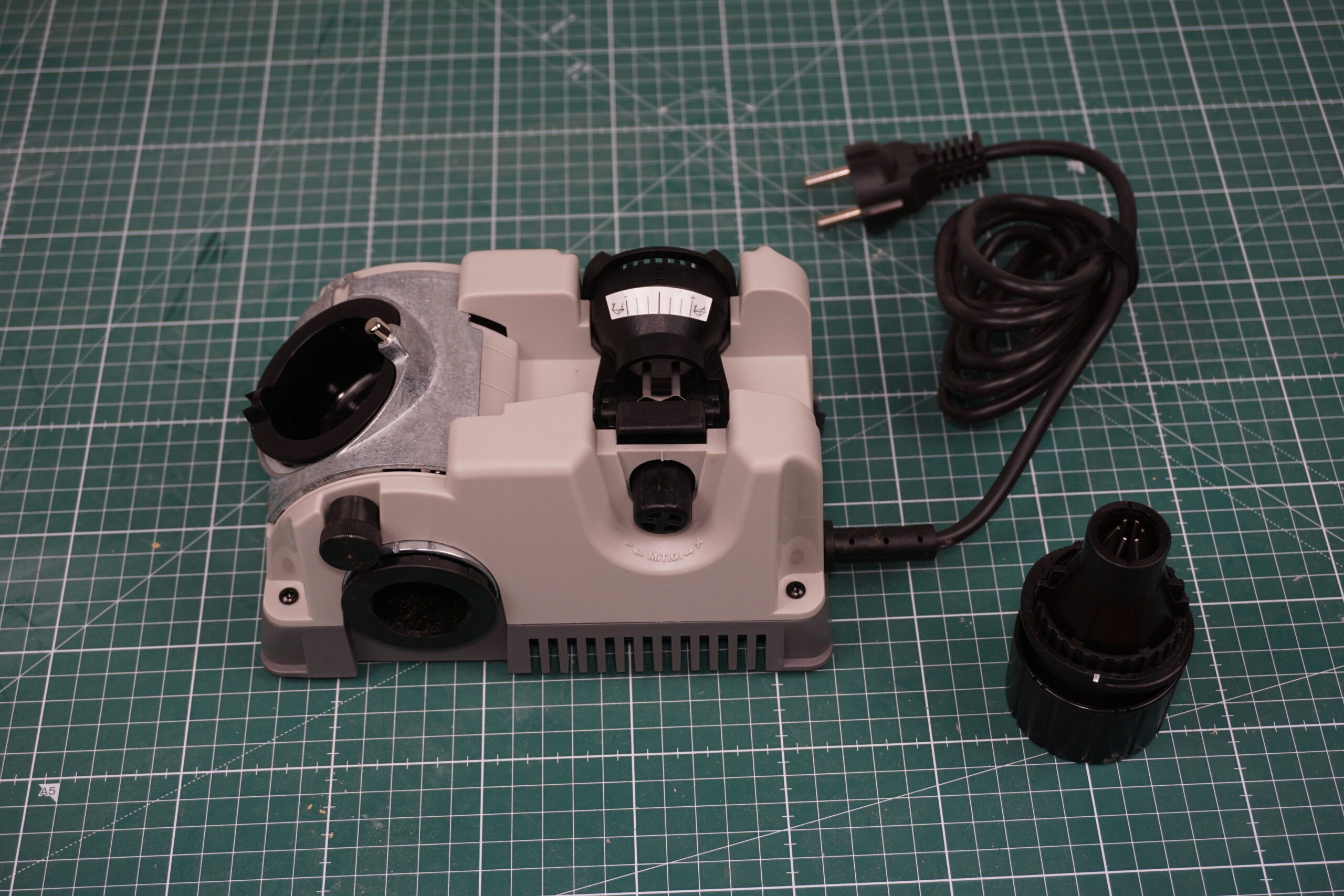

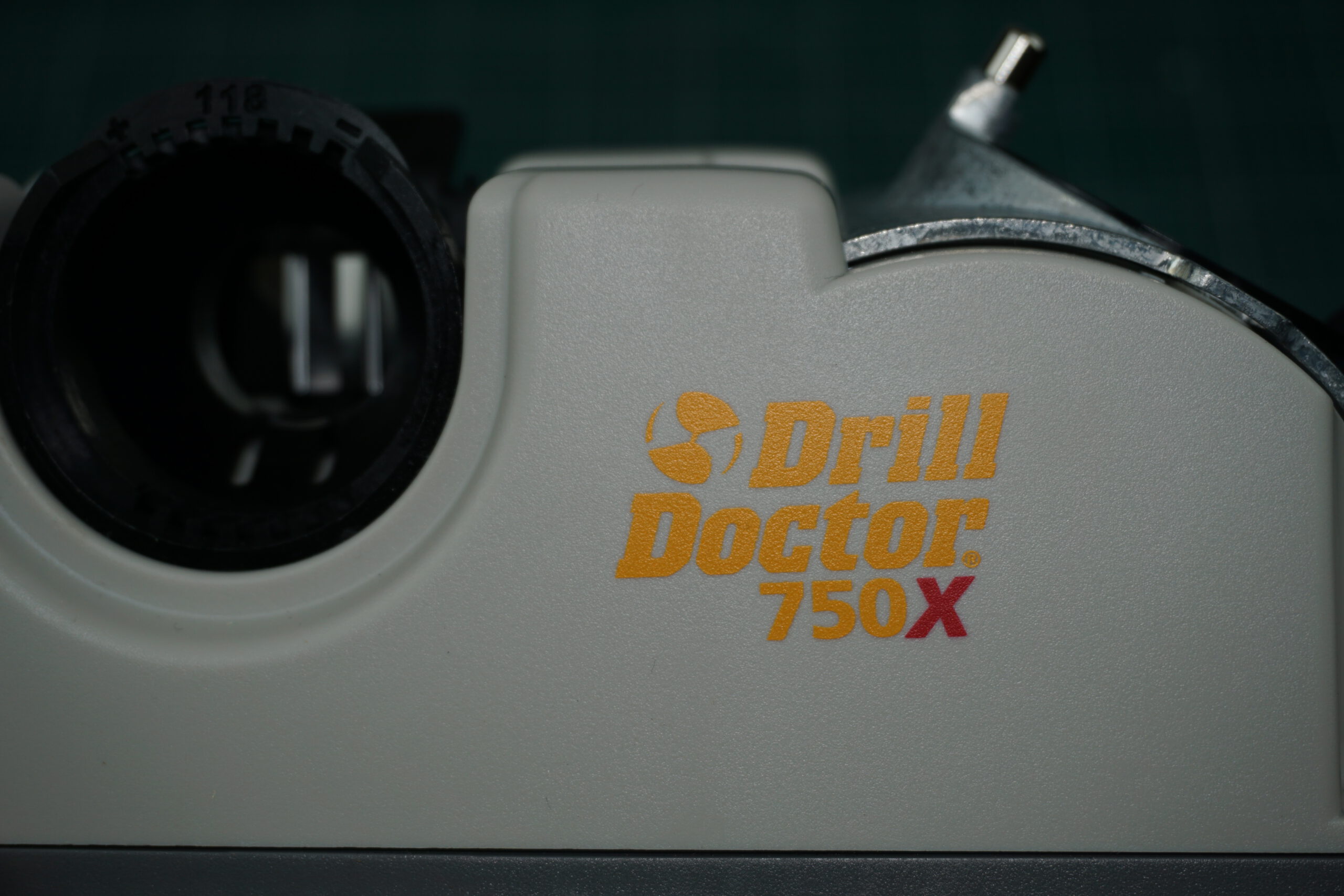

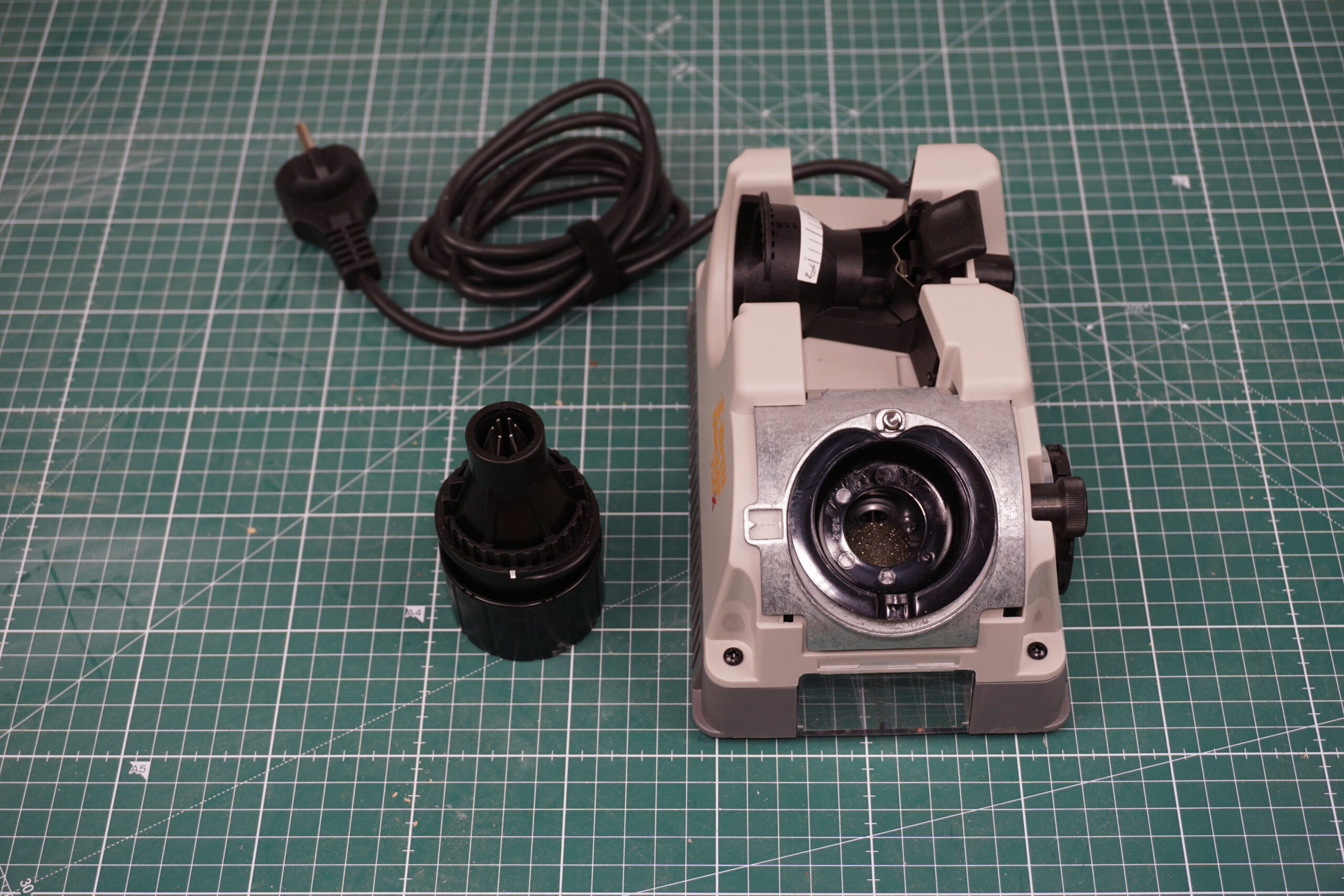

Drill Doctor 750X Bohrerschärfgerät
Der Drill Doctor 750X ist ein elektrisches Schärfgerät zum kontrollierten Nachschleifen stumpfer oder beschädigter Spiralbohrer. Mit dem Gerät können die beiden Hauptschneiden eines Bohrers gleichmäßig bearbeitet und eine definierte Bohrerspitzengeometrie wiederhergestellt werden.
Das Gerät eignet sich besonders für Werkstätten, Metallbauer, Handwerker und ambitionierte Heimwerker, die hochwertige Spiralbohrer nicht nach jedem Verschleiß ersetzen möchten. Gerade bei größeren, beschichteten oder hochwertigen Bohrern kann sich das Nachschärfen gegenüber einem Neukauf lohnen.
Der Drill Doctor 750X deckt laut Hersteller einen Schleifbereich von ungefähr 2,5 bis 19 mm ab. Der Spitzenwinkel lässt sich abhängig von der konkreten Geräteausführung und Einstellung ungefähr zwischen 115 und 140 Grad wählen. Zusätzlich können geeignete Bohrer ausgespitzt und der Materialabtrag eingestellt werden.
Typische Einsatzbereiche
- Stumpfe Spiralbohrer wieder anschleifen
- Ungleichmäßig abgenutzte Schneiden korrigieren
- Leicht beschädigte Bohrerspitzen aufarbeiten
- Spitzenwinkel an den vorgesehenen Anwendungsbereich anpassen
- Bohrer mit 118-Grad-Spitze nachschärfen
- Bohrer mit 135-Grad-Spitze nachschärfen
- Geeignete Bohrer ausspitzen
- Hochwertige oder größere Spiralbohrer länger verwenden
- Bohrersätze in Werkstatt und Montage instand halten
Geeignete Bohrer
- HSS-Spiralbohrer
- Kobaltlegierte Spiralbohrer
- TiN-beschichtete Spiralbohrer
- Geeignete Hartmetallbohrer
- Geeignete Steinbohrer mit Hartmetalleinsatz
- Bohrerdurchmesser von ca. 2,5 bis 19 mm
Nicht geeignete Werkzeuge
- Holzspiralbohrer mit Zentrierspitze
- Forstnerbohrer
- Flachfräsbohrer
- Stufenbohrer
- Schlangenbohrer
- Lochsägen
- Fräser
- Senkbohrer mit abweichender Schneidengeometrie
- Bohrer außerhalb des zulässigen Durchmesserbereichs
- Gebrochene oder stark verbogene Bohrer
Einstellbarer Spitzenwinkel
Der Spitzenwinkel bestimmt die Form der Bohrerspitze und muss zur ursprünglichen Geometrie des Bohrers sowie zum vorgesehenen Material passen. Der Drill Doctor 750X ermöglicht die Einstellung verschiedener Spitzenwinkel.
Häufig verwendete Spiralbohrer besitzen einen Spitzenwinkel von 118 oder 135 Grad. Das Gerät erlaubt darüber hinaus Zwischenstellungen. Die Einstellung darf nicht willkürlich erfolgen, sondern sollte sich am ursprünglichen Anschliff und am vorgesehenen Einsatz des Bohrers orientieren.
- 118 Grad: häufige Standardgeometrie für universelle Anwendungen und weichere Werkstoffe
- 135 Grad: häufig bei Bohrern für härtere Werkstoffe und bei ausgespitzten Bohrerspitzen
- Individuelle Einstellung: für besondere Bohrergeometrien und Anwendungen
Bohrer ausrichten

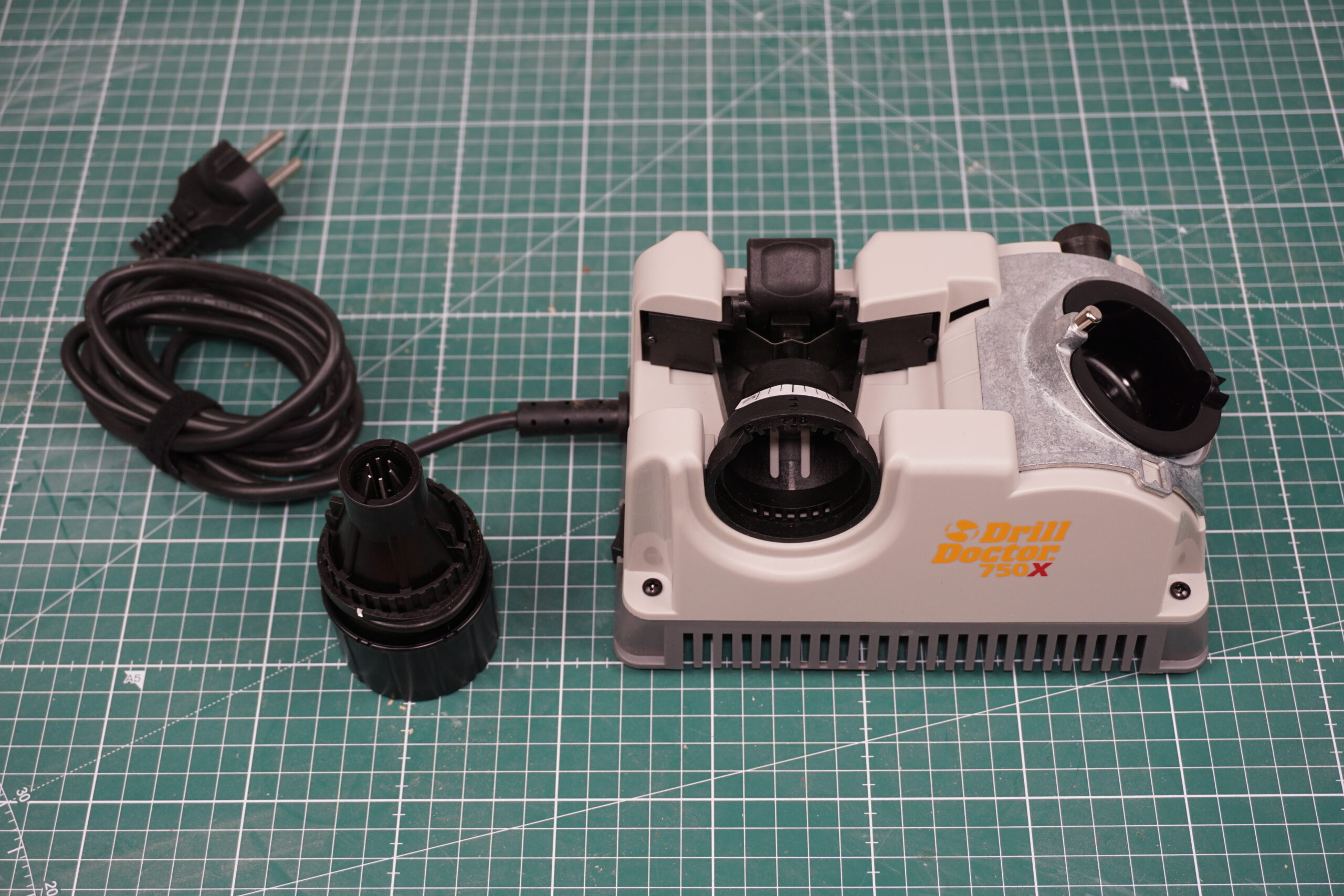

Vor dem eigentlichen Schleifen wird der Bohrer in das mitgelieferte Spannfutter eingesetzt. Anschließend muss er in der Ausrichtstation korrekt positioniert werden.
Dieser Arbeitsschritt ist entscheidend für das Ergebnis. Eine falsche Ausrichtung kann dazu führen, dass die beiden Schneiden unterschiedlich lang werden, der Bohrer später verläuft oder keine ausreichende Freifläche hinter den Schneiden entsteht.
Das Spannfutter darf zunächst nur so weit geschlossen werden, dass der Bohrer noch verschoben und ausgerichtet werden kann. Erst nach der korrekten Positionierung wird der Bohrer sicher gespannt.
Bohrer schärfen

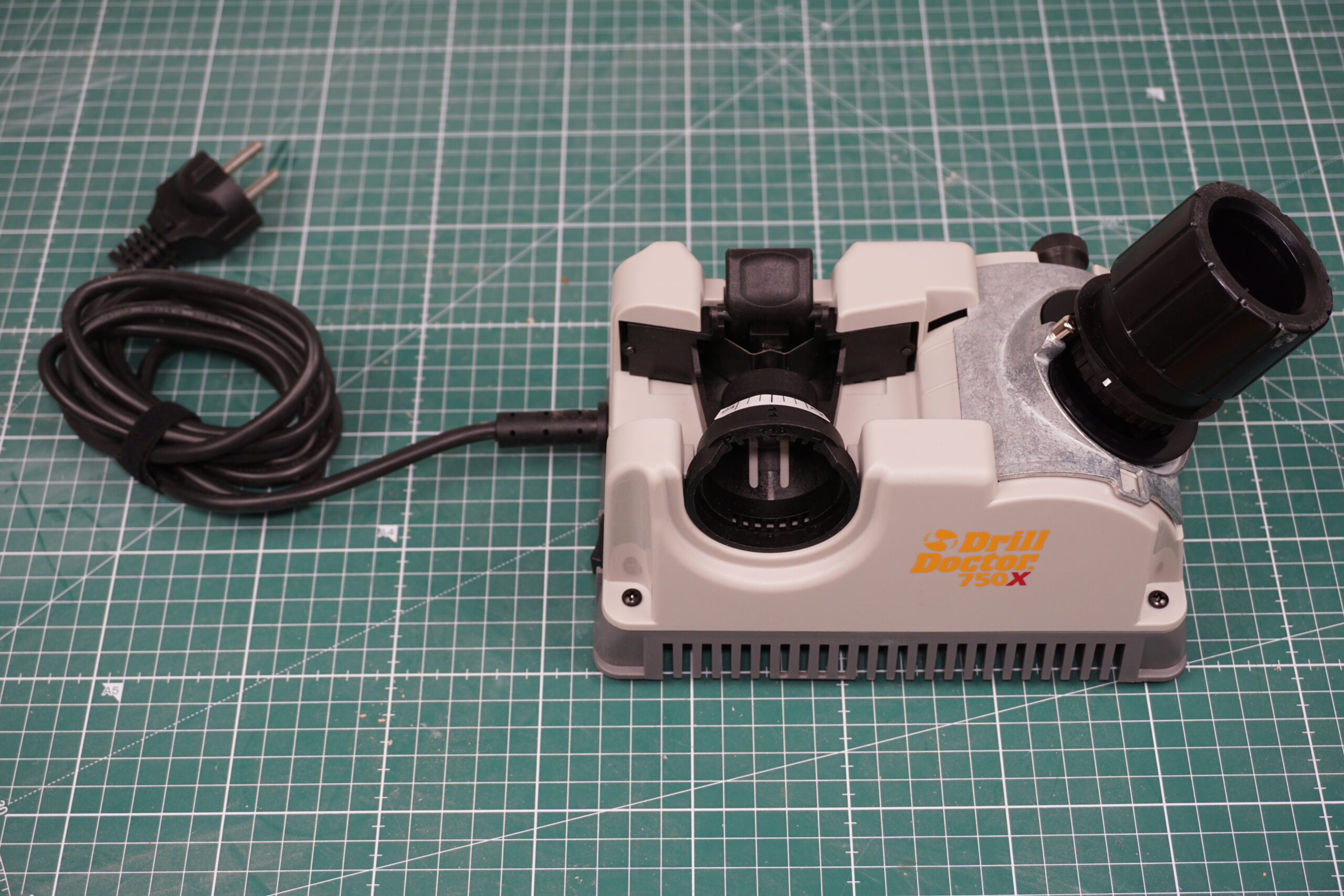

Nach der Ausrichtung wird das Spannfutter in die Schleiföffnung eingesetzt. Das Spannfutter wird anschließend gleichmäßig zwischen den vorgesehenen Führungen hin- und hergedreht.

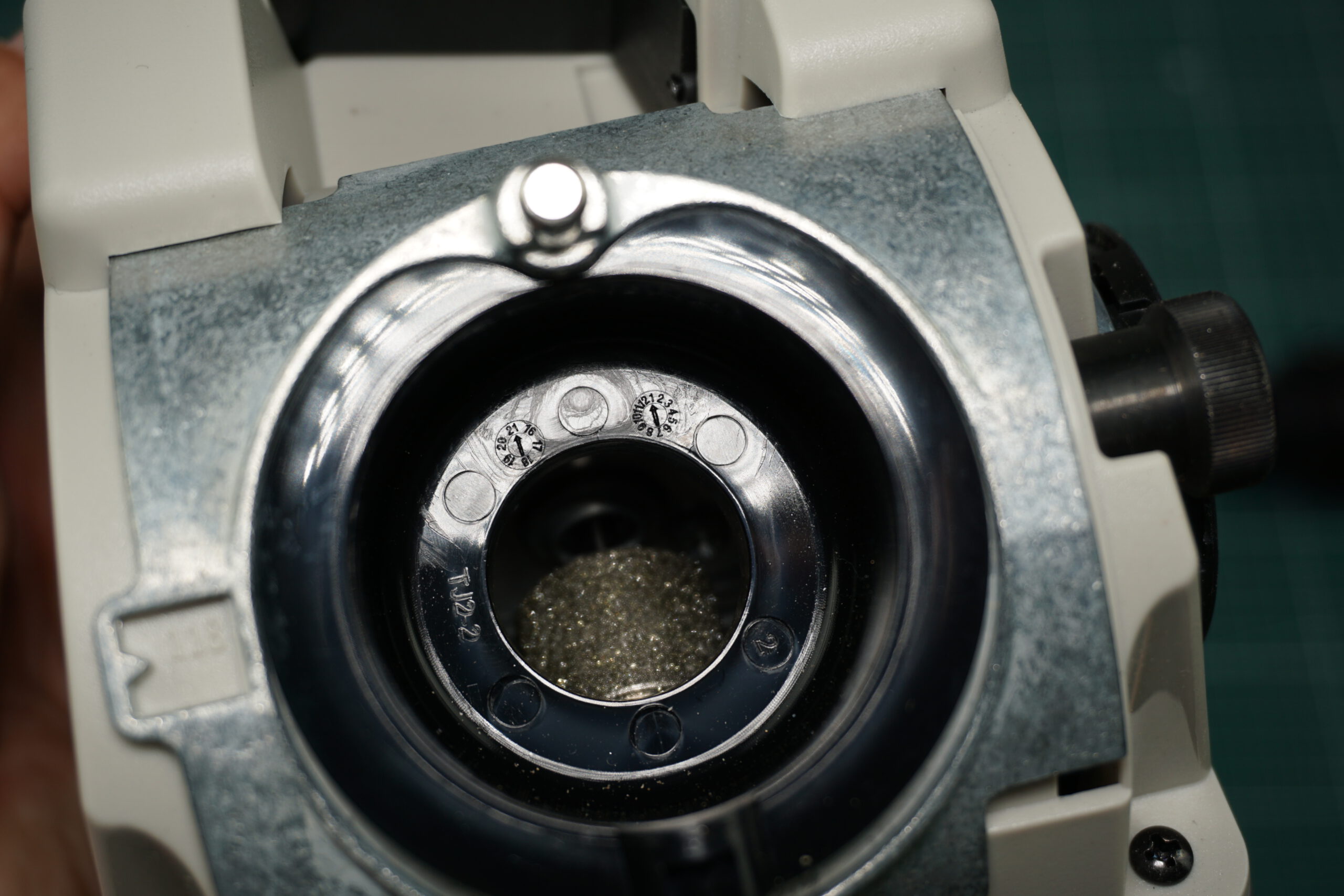

Die integrierte Führung sorgt dafür, dass beide Seiten der Bohrerspitze nacheinander an der Diamantschleifscheibe bearbeitet werden. Dabei ist nur leichter Druck erforderlich.
Die Drehbewegung sollte ruhig, gleichmäßig und auf beiden Seiten mit derselben Anzahl an Bewegungen ausgeführt werden. Zu hoher Druck führt nicht zu einem besseren Ergebnis, sondern erhöht den Verschleiß und kann die Bohrerspitze überhitzen.
Einstellbarer Materialabtrag
Beim Drill Doctor 750X kann der Materialabtrag angepasst werden. Dadurch lässt sich beeinflussen, wie viel Material bei einem Schleifdurchgang von der Bohrerspitze entfernt wird.
Bei einem lediglich stumpfen Bohrer sollte nur wenig Material abgetragen werden. Bei einer stark beschädigten oder ausgebrochenen Spitze kann ein größerer Materialabtrag notwendig sein.
Grundsätzlich sollte immer so wenig Material wie möglich entfernt werden. Ein unnötig hoher Materialabtrag verkürzt sowohl die Lebensdauer des Bohrers als auch die Nutzungsdauer der Diamantschleifscheibe.
Bohrerspitze ausspitzen
Nach dem eigentlichen Schärfen können geeignete Bohrer über die separate Ausspitzöffnung bearbeitet werden. Dabei wird die Querschneide der Bohrerspitze verkleinert.
Ein korrekt ausgespitzter Bohrer kann leichter im Material zentrieren und benötigt beim Anbohren häufig weniger Vorschubkraft. Die Ausspitzung ist besonders bei geeigneten Metallbohrern und härteren Werkstoffen sinnvoll.
Das Ausspitzen darf erst nach dem vollständigen Schärfen erfolgen. Das Spannfutter darf zwischen Schärfen und Ausspitzen nicht geöffnet oder verstellt werden, weil sonst die korrekte Position des Bohrers verloren geht.
Typische Vorteile eines nachgeschärften Bohrers
- Geringerer Kraftaufwand beim Bohren
- Besseres Zentrieren der Bohrerspitze
- Sauberere und maßhaltigere Bohrungen
- Weniger Wärmeentwicklung bei korrekter Anwendung
- Geringere Belastung von Bohrmaschine und Anwender
- Längere Nutzungsdauer hochwertiger Bohrer
- Reduzierung unnötiger Neuanschaffungen
Anwendung
- Bohrer auf Risse, starke Verbiegungen und sonstige Schäden kontrollieren.
- Ursprünglichen Spitzenwinkel des Bohrers bestimmen.
- Passenden Spitzenwinkel am Schärfgerät einstellen.
- Gewünschten Materialabtrag einstellen.
- Bohrer locker in das Spannfutter einsetzen.
- Spannfutter mit dem Bohrer in die Ausrichtstation einsetzen.
- Bohrer entsprechend der Geräteführung korrekt ausrichten.
- Spannfutter anschließend fest und sicher schließen.
- Gerät auf einer ebenen und stabilen Unterlage aufstellen.
- Netzstecker anschließen und Gerät einschalten.
- Spannfutter in die Schleiföffnung einsetzen.
- Spannfutter mit leichtem Druck gleichmäßig zwischen den Führungen drehen.
- Schleifvorgang regelmäßig unterbrechen und das Ergebnis kontrollieren.
- Beide Schneiden auf gleiche Länge und gleichmäßige Form prüfen.
- Bei Bedarf den Schleifvorgang mit geringem Materialabtrag wiederholen.
- Für eine gewünschte Ausspitzung das geschlossene Spannfutter in die Ausspitzöffnung einsetzen.
- Ausspitzung nach Bedienungsanleitung auf beiden Seiten durchführen.
- Gerät ausschalten und Netzstecker ziehen.
- Bohrer und Gerät vor dem Verstauen abkühlen lassen.
Kontrolle des Schleifergebnisses
Nach dem Schleifen sollten beide Hauptschneiden annähernd gleich lang und symmetrisch ausgeführt sein. Hinter jeder Schneide muss eine erkennbare Freifläche vorhanden sein.
Ist eine Schneide länger als die andere, kann der Bohrer beim Bohren verlaufen oder eine übergroße Bohrung erzeugen. Ist keine ausreichende Freifläche vorhanden, reibt der Bohrer mehr, als dass er schneidet.
Bei den ersten Anwendungen empfiehlt sich ein Probeschliff an einem einfachen und weniger wertvollen Bohrer. Das korrekte Einspannen und Ausrichten erfordert etwas Übung.
Hinweise und Grenzen
- Vor der ersten Benutzung die Bedienungsanleitung vollständig lesen.
- Nur geeignete Spiralbohrer innerhalb des zulässigen Größenbereichs bearbeiten.
- Keine gerissenen, gebrochenen oder stark verbogenen Bohrer schärfen.
- Den ursprünglichen Spitzenwinkel möglichst beibehalten.
- Bohrer vor dem Schleifen korrekt im Spannfutter ausrichten.
- Spannfutter nicht mit Gewalt schließen.
- Beim Schleifen nur leichten und gleichmäßigen Druck ausüben.
- Spannfutter nicht verkanten oder gewaltsam in die Öffnungen drücken.
- Auf beiden Seiten dieselbe Anzahl an Schleifbewegungen durchführen.
- Nur so viel Material wie tatsächlich erforderlich abtragen.
- Bei starker Wärmeentwicklung den Schleifvorgang unterbrechen.
- Überhitzte oder blau angelaufene Bohrerspitzen vermeiden.
- Ausspitzung erst nach dem vollständigen Schärfen durchführen.
- Spannfutter zwischen Schärfen und Ausspitzen nicht öffnen.
- Schleifstaub nicht einatmen.
- Geeignete Schutzbrille tragen.
- Bei Bedarf Gehörschutz verwenden.
- Nicht mit Handschuhen in die Nähe rotierender Geräteteile greifen.
- Gerät während des Betriebs nicht unbeaufsichtigt lassen.
- Vor Reinigung, Einstellung oder Wartung den Netzstecker ziehen.
- Gerät und Diamantschleifscheibe vollständig abkühlen lassen.
- Keine Flüssigkeiten oder Kühlmittel in das Gerät einbringen.
- Gerät ausschließlich trocken und auf einer stabilen Unterlage verwenden.

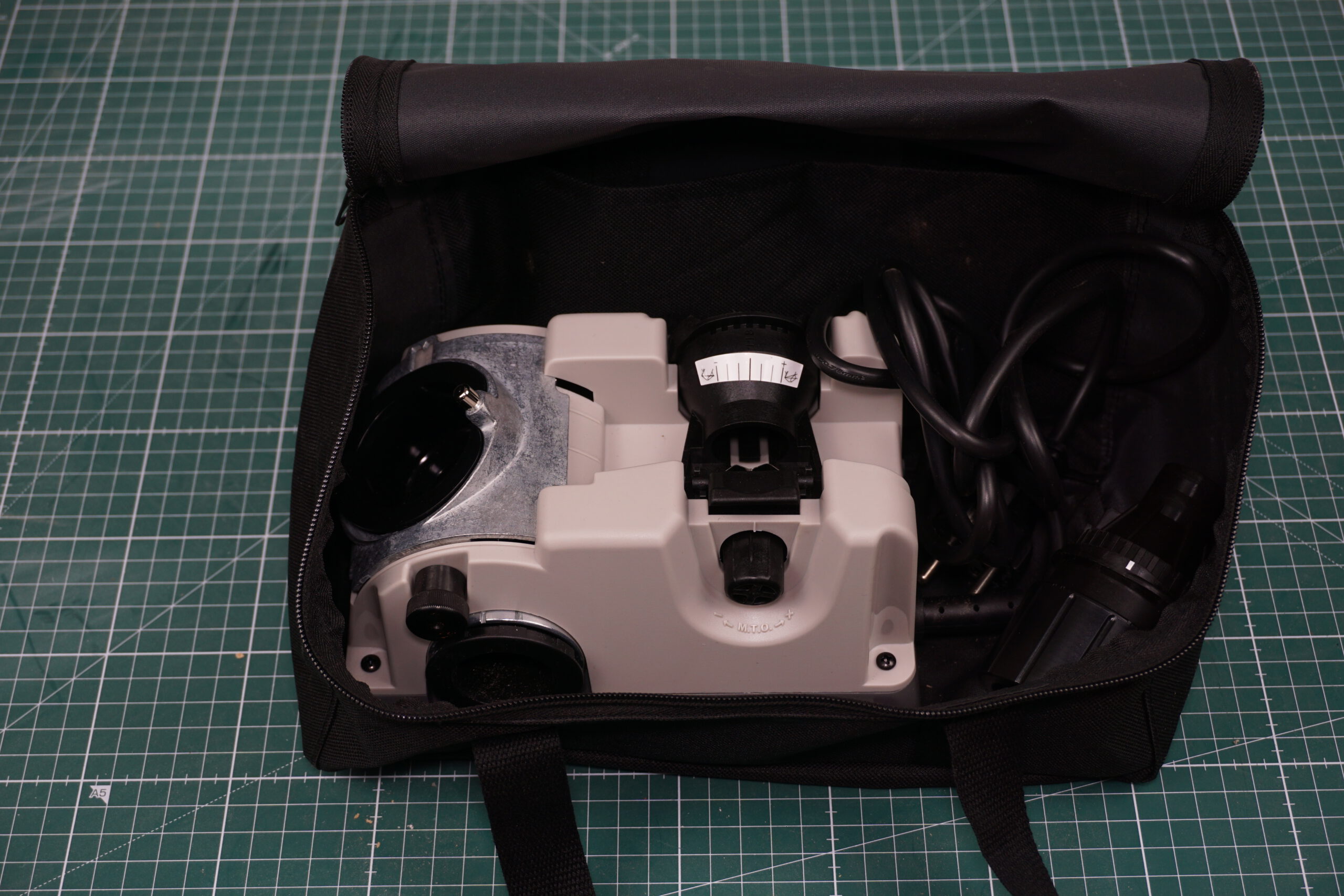

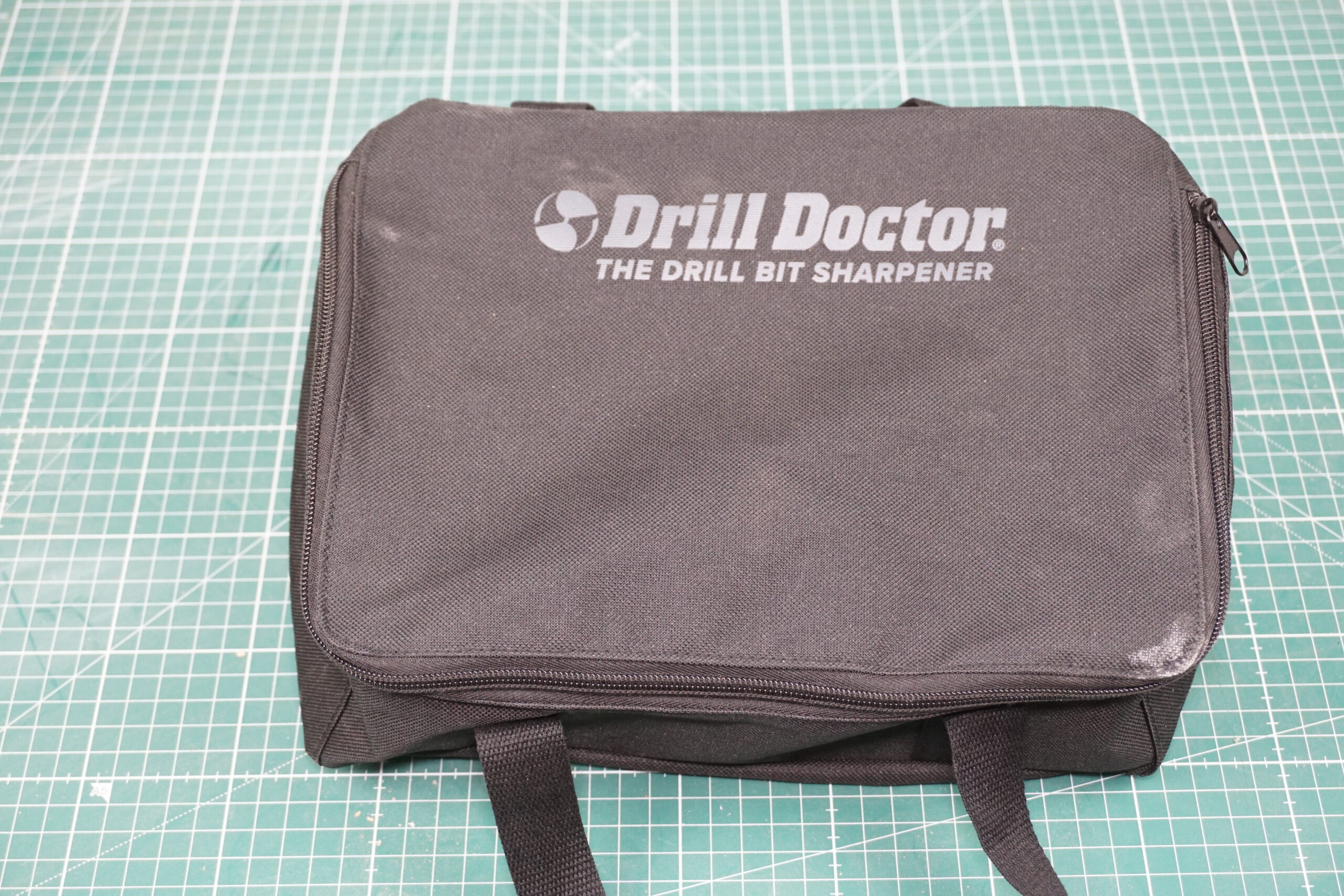

- Nach Gebrauch Schleifstaub entfernen und das Gerät in der Tasche aufbewahren.
