Beschreibung

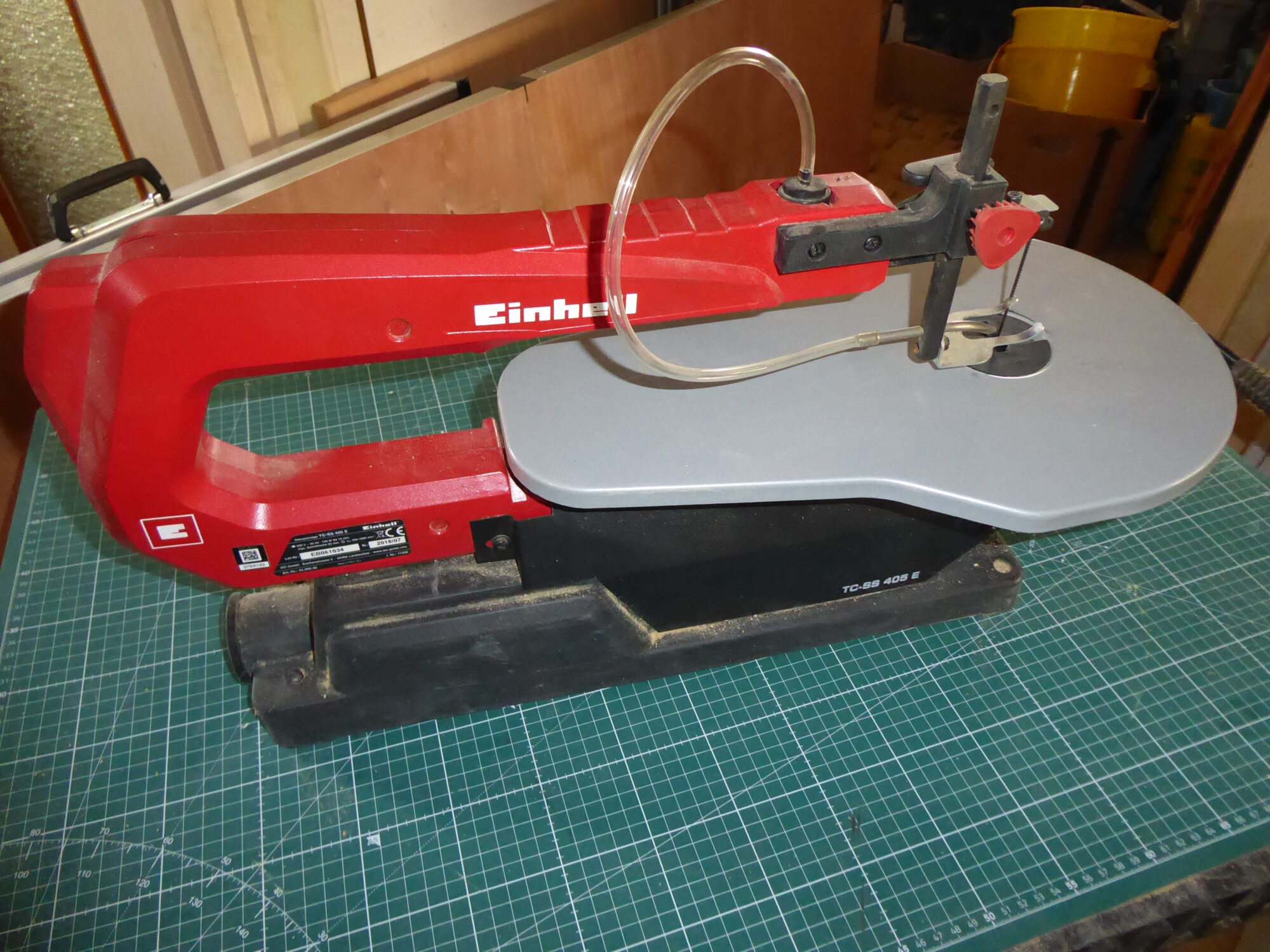

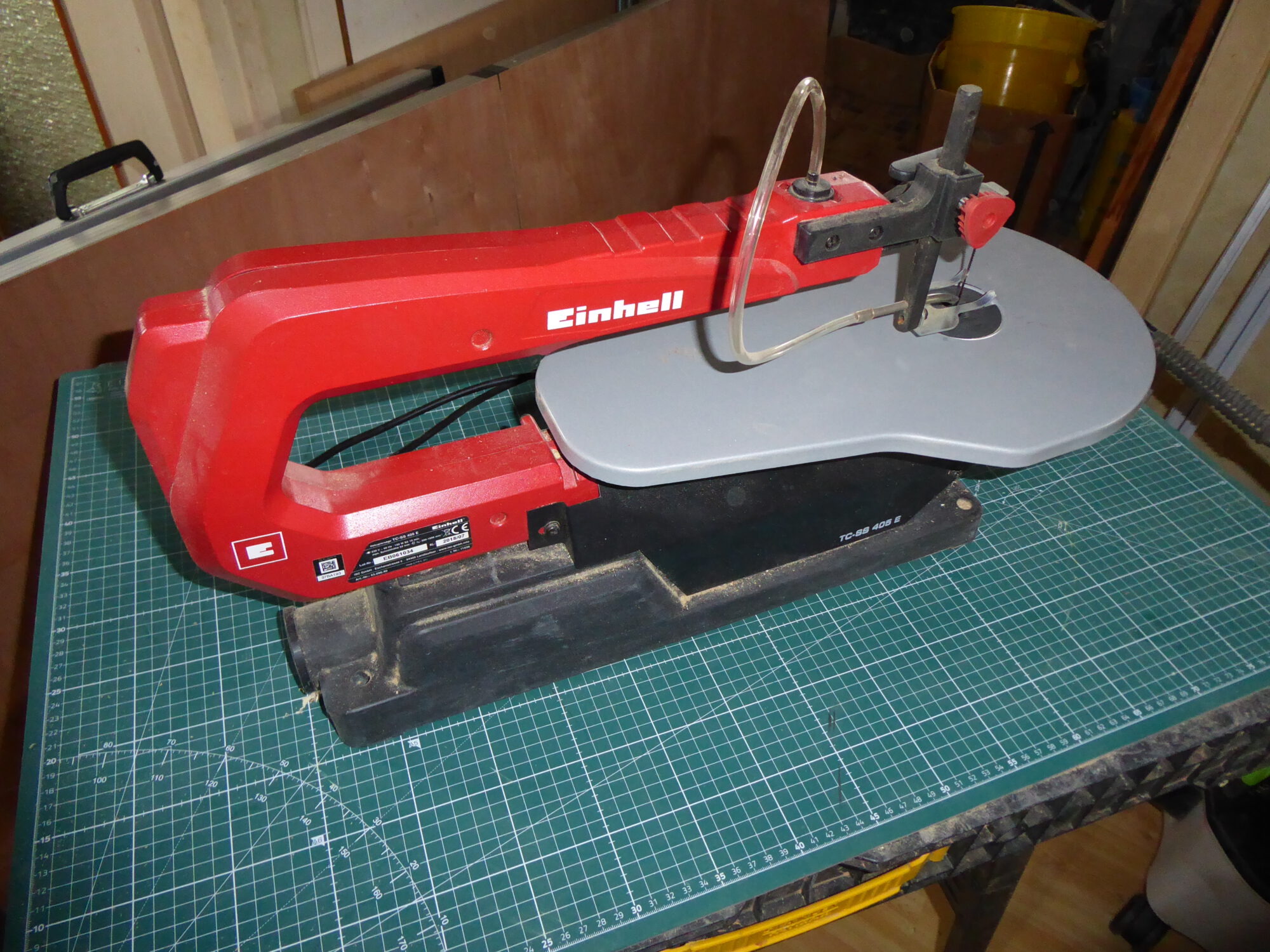

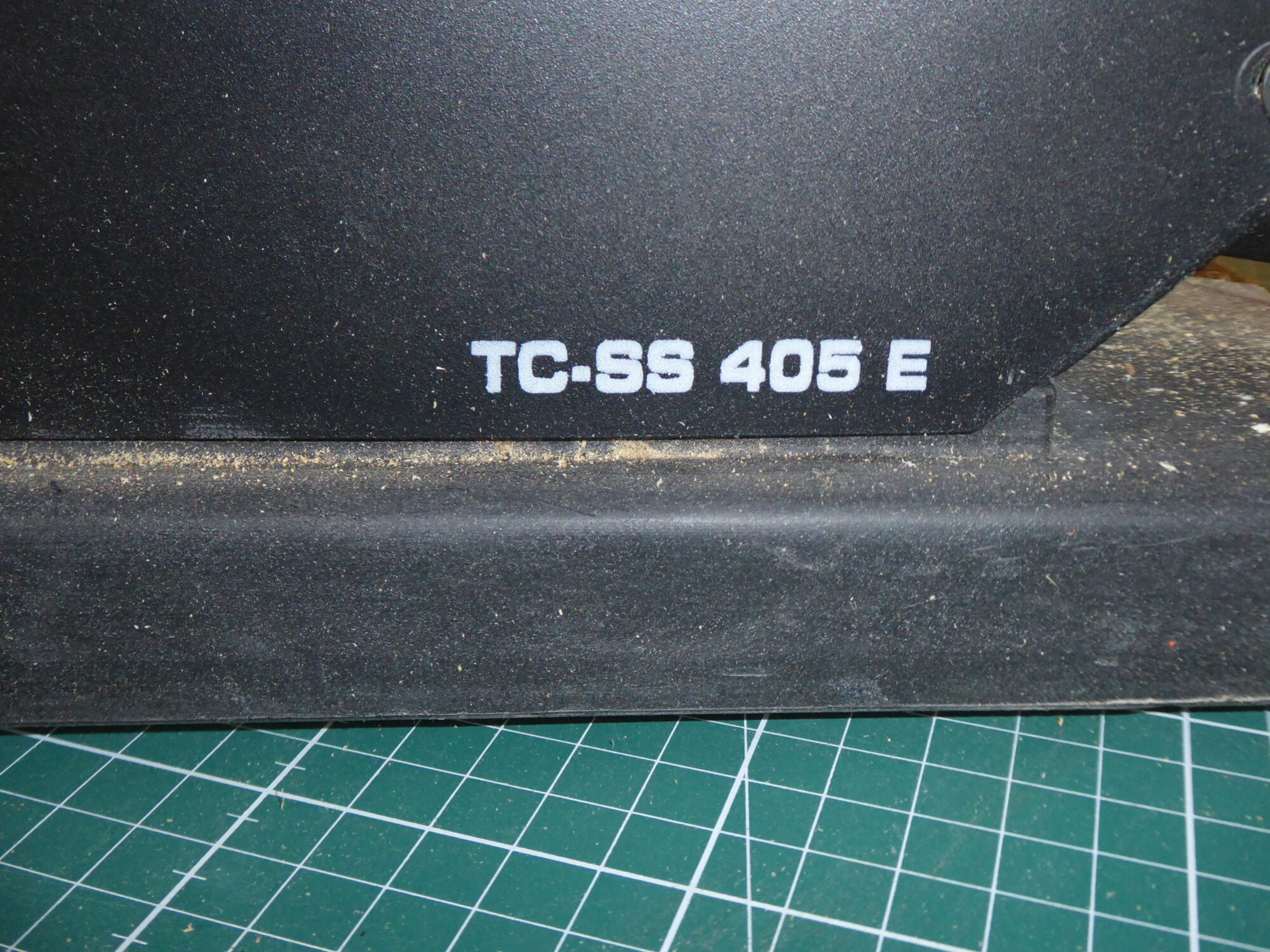

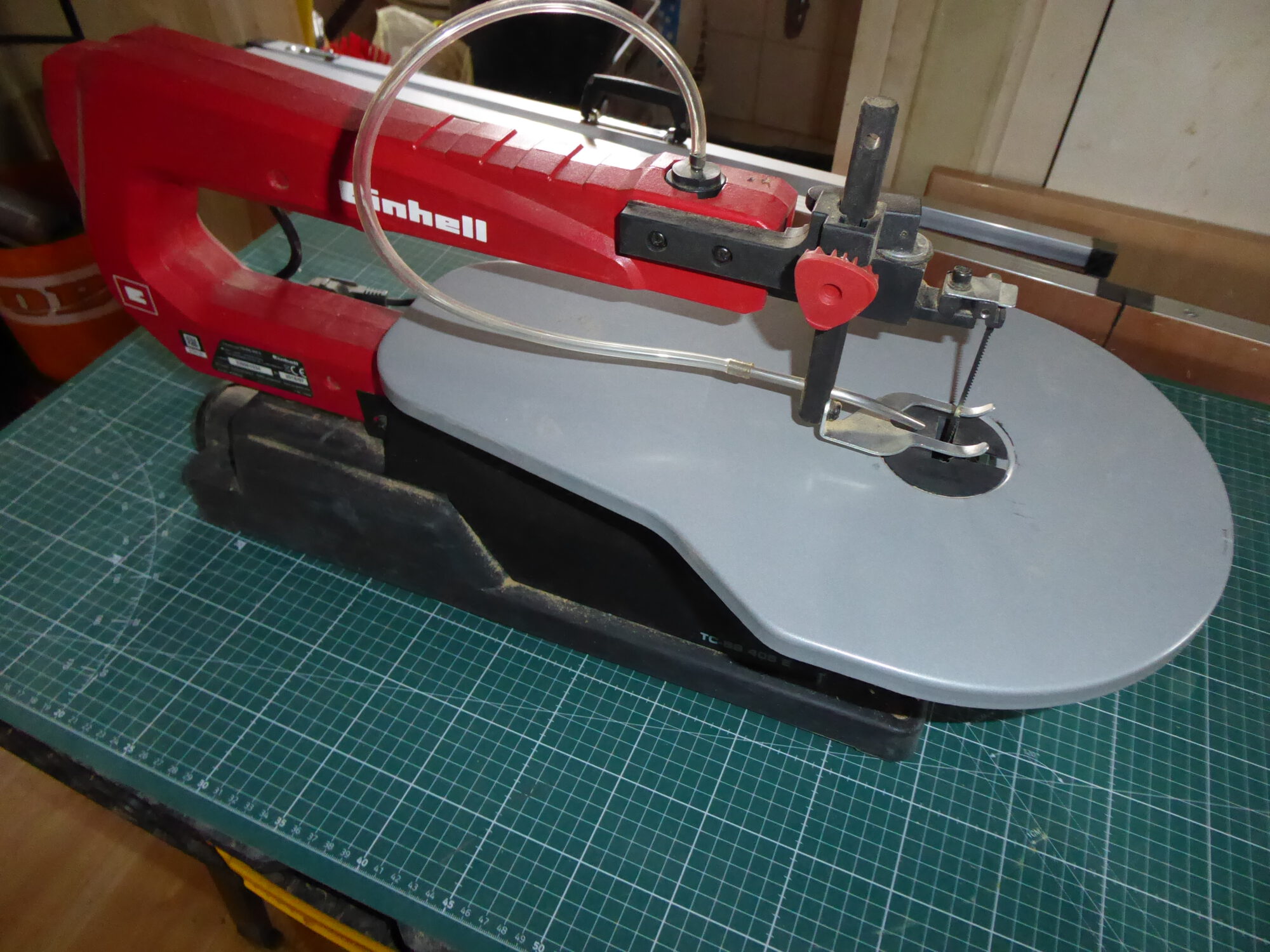

Die Einhell TC-SS 405 E ist eine stationäre Dekupiersäge für präzise Kurven-, Kontur- und Innenausschnitte. Sie eignet sich besonders für feine Arbeiten, bei denen eine gewöhnliche Stichsäge zu grob, zu unhandlich oder nicht ausreichend präzise wäre.
Typische Anwendungen sind Laubsägearbeiten, Modellbau, Dekorationen, Holzbuchstaben, Figuren, Ornamente, Schablonen, Puzzles und individuelle Ausschnitte. Das Werkstück wird mit beiden Händen über den feststehenden Sägetisch geführt, während sich das schmale Sägeblatt senkrecht auf und ab bewegt.
Typische Einsatzbereiche
- Kurven und enge Radien in Holz sägen
- Figuren, Buchstaben und Dekorationen herstellen
- Innenausschnitte in Platten und Werkstücken anfertigen
- Laubsägearbeiten maschinell ausführen
- Modelle, Spielzeug und Puzzles herstellen
- Schablonen und Konturen ausschneiden
- Dünne Holzplatten und Sperrholz bearbeiten
- Kunststoffplatten mit geeignetem Sägeblatt zuschneiden
- Gehrungs- und Schrägschnitte ausführen
- Kleine Werkstücke kontrolliert und präzise bearbeiten
Feine Kurven- und Konturschnitte
Das schmale Sägeblatt ermöglicht deutlich engere Radien als bei vielen Stich- oder Säbelsägen. Dadurch können geschwungene Linien, Aussparungen und komplizierte Formen weitgehend frei von Hand gesägt werden.
Die Schnittqualität hängt wesentlich vom eingesetzten Sägeblatt, dem Werkstoff, der Materialstärke, der eingestellten Hubzahl und der Vorschubgeschwindigkeit ab. Bei feinen Arbeiten sollte das Werkstück langsam und ohne seitlichen Druck geführt werden.
Innenausschnitte
Ein wesentlicher Vorteil der Dekupiersäge ist die Möglichkeit, geschlossene Innenausschnitte anzufertigen. Dazu wird zunächst innerhalb der auszuschneidenden Fläche ein ausreichend großes Loch gebohrt.
Das Sägeblatt wird anschließend aus der Halterung gelöst, durch das vorbereitete Loch geführt und wieder eingespannt. Danach kann der Innenausschnitt gesägt werden, ohne den äußeren Rand des Werkstückes zu durchtrennen.
Regelbare Hubzahl
Die Hubzahl kann zwischen ungefähr 400 und 1.600 Hüben pro Minute eingestellt werden. Eine niedrigere Einstellung ermöglicht eine kontrollierte Bearbeitung empfindlicher Werkstücke und enger Kurven. Eine höhere Hubzahl eignet sich für zügigere Schnitte in passenden Materialien.
Die optimale Einstellung hängt vom Werkstoff und vom eingesetzten Sägeblatt ab. Bei Kunststoff kann eine zu hohe Geschwindigkeit zu Erwärmung und zum Verschmelzen der Schnittkante führen. Bei sehr feinen Holzarbeiten kann eine zu hohe Hubzahl das kontrollierte Folgen der Schnittlinie erschweren.
Schwenkbarer Sägetisch
Der Sägetisch kann für Schrägschnitte bis zu 45° nach links geneigt werden. Damit lassen sich schräge Kanten, Gehrungen und dreidimensional wirkende Konturen herstellen.
Bei geneigtem Tisch reduziert sich die mögliche Schnitthöhe. Außerdem muss das Werkstück besonders sicher geführt werden, da es aufgrund der Tischneigung seitlich abrutschen kann.
Schnittkapazität
Bei senkrecht eingestelltem Sägetisch beträgt die maximale Schnitthöhe laut Hersteller 52 mm. Bei einem auf 45° geneigten Tisch beträgt sie maximal 20 mm.
Diese Werte stellen technische Höchstwerte dar. Für saubere und kontrollierbare Schnitte kann bei harten Materialien, engen Radien oder empfindlichen Werkstücken eine geringere Materialstärke sinnvoll sein.
Großer Arbeitsbereich
Die Ausladung beträgt ungefähr 406 mm. Sie beschreibt den Abstand zwischen dem Sägeblatt und dem hinteren Maschinenarm. Dadurch können auch größere Werkstücke bearbeitet werden, solange sich die gewünschte Schnittlinie innerhalb des verfügbaren Arbeitsbereichs befindet.
Der Arbeitstisch misst ungefähr 408 × 250 mm und bietet eine ebene Auflagefläche für kleinere und mittelgroße Werkstücke.
Werkstückniederhalter

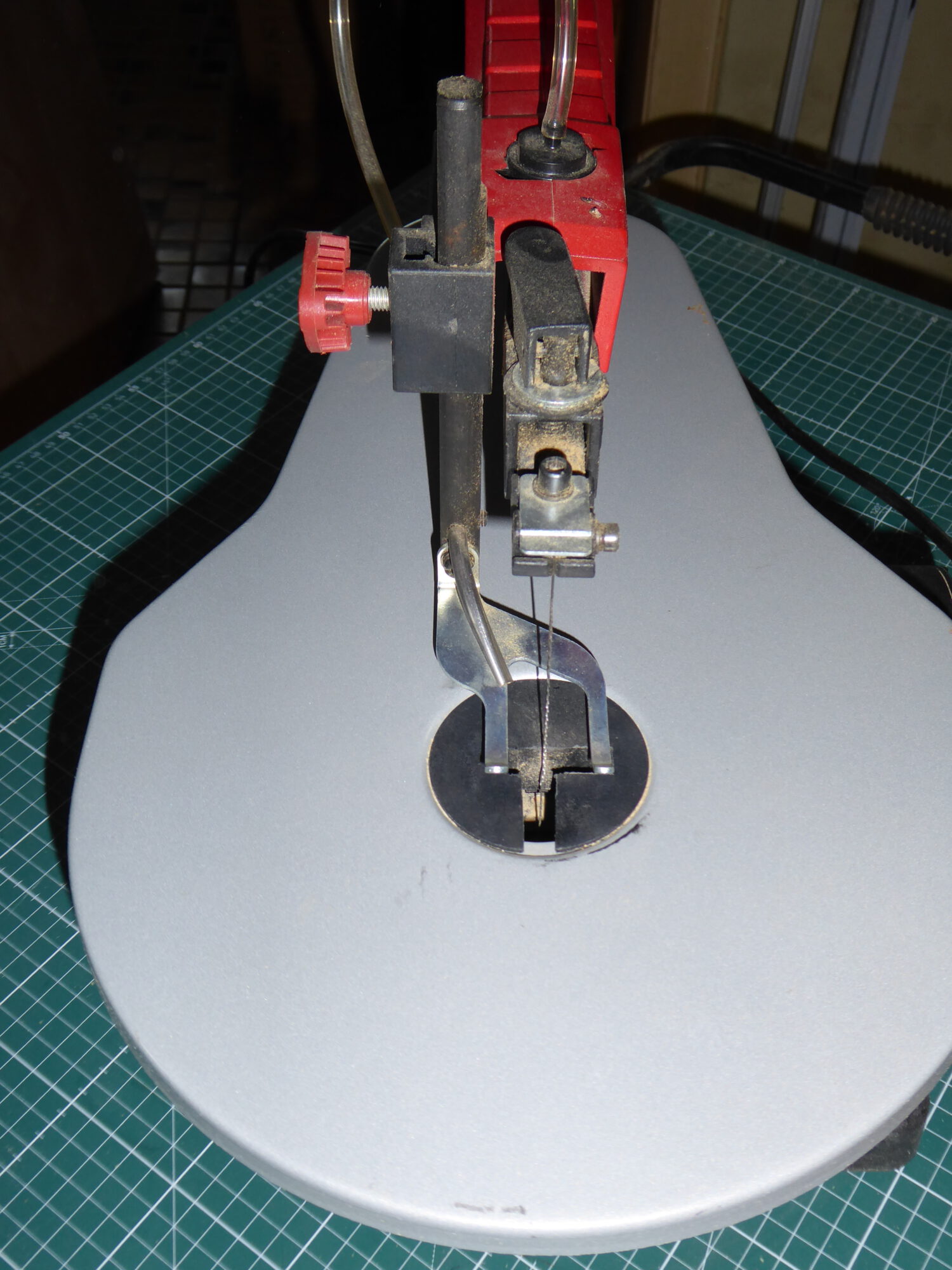

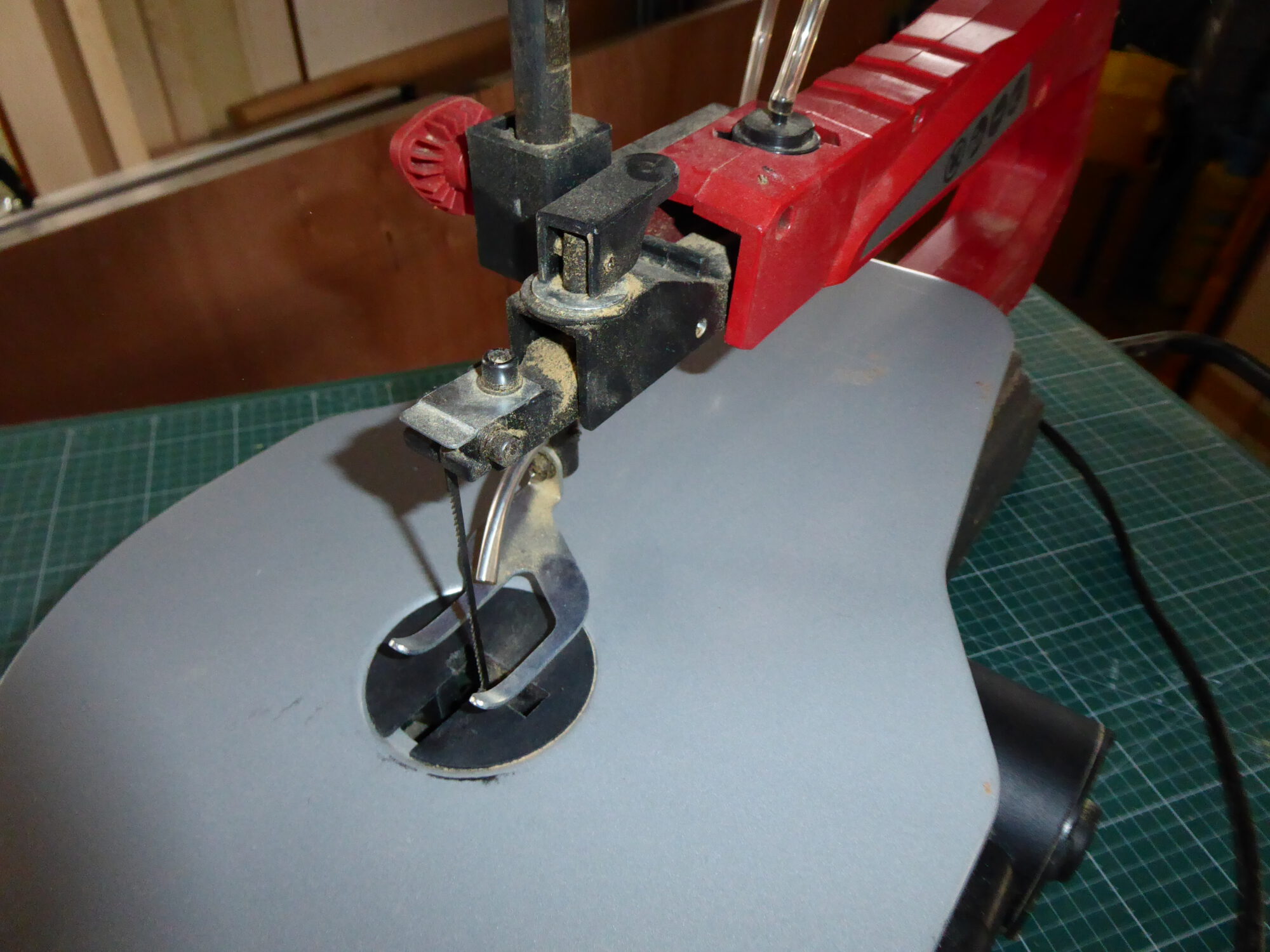

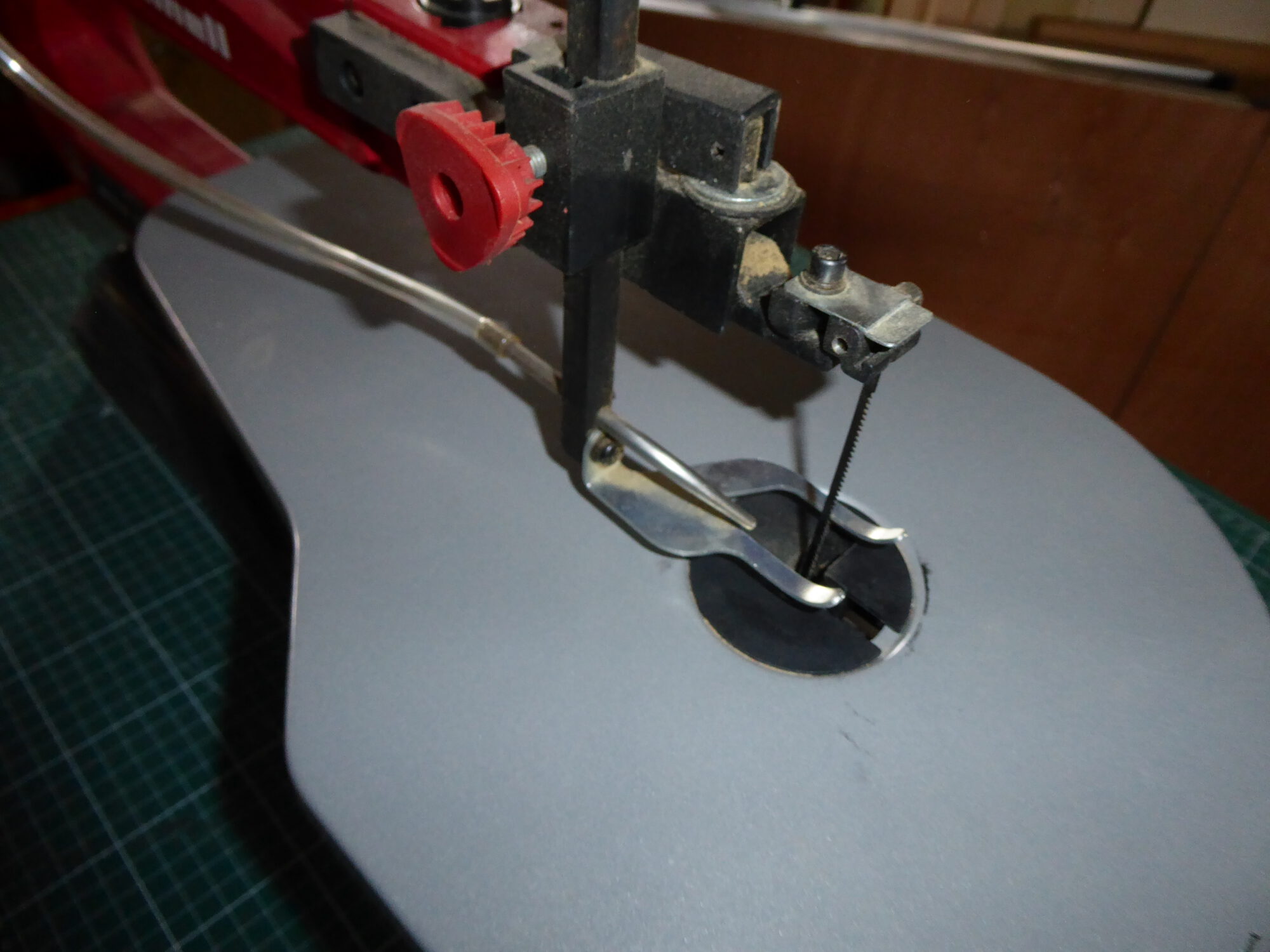

Der verstellbare Werkstückniederhalter wird möglichst dicht über der Materialoberfläche positioniert. Er verhindert, dass das Werkstück bei der Aufwärtsbewegung des Sägeblattes angehoben wird.
Der Niederhalter darf das Werkstück nicht festklemmen. Das Material muss sich noch kontrolliert auf dem Sägetisch bewegen lassen.
Blasfunktion
Der flexible Luftschlauch bläst Sägestaub aus dem unmittelbaren Schnittbereich. Dadurch bleibt die angezeichnete Schnittlinie besser sichtbar. Die Düse sollte so eingestellt werden, dass sie direkt vor das Sägeblatt gerichtet ist.
Die Blasfunktion ersetzt keine Absaugung. Feiner Holzstaub kann sich trotz Luftstrom im Arbeitsbereich verteilen.

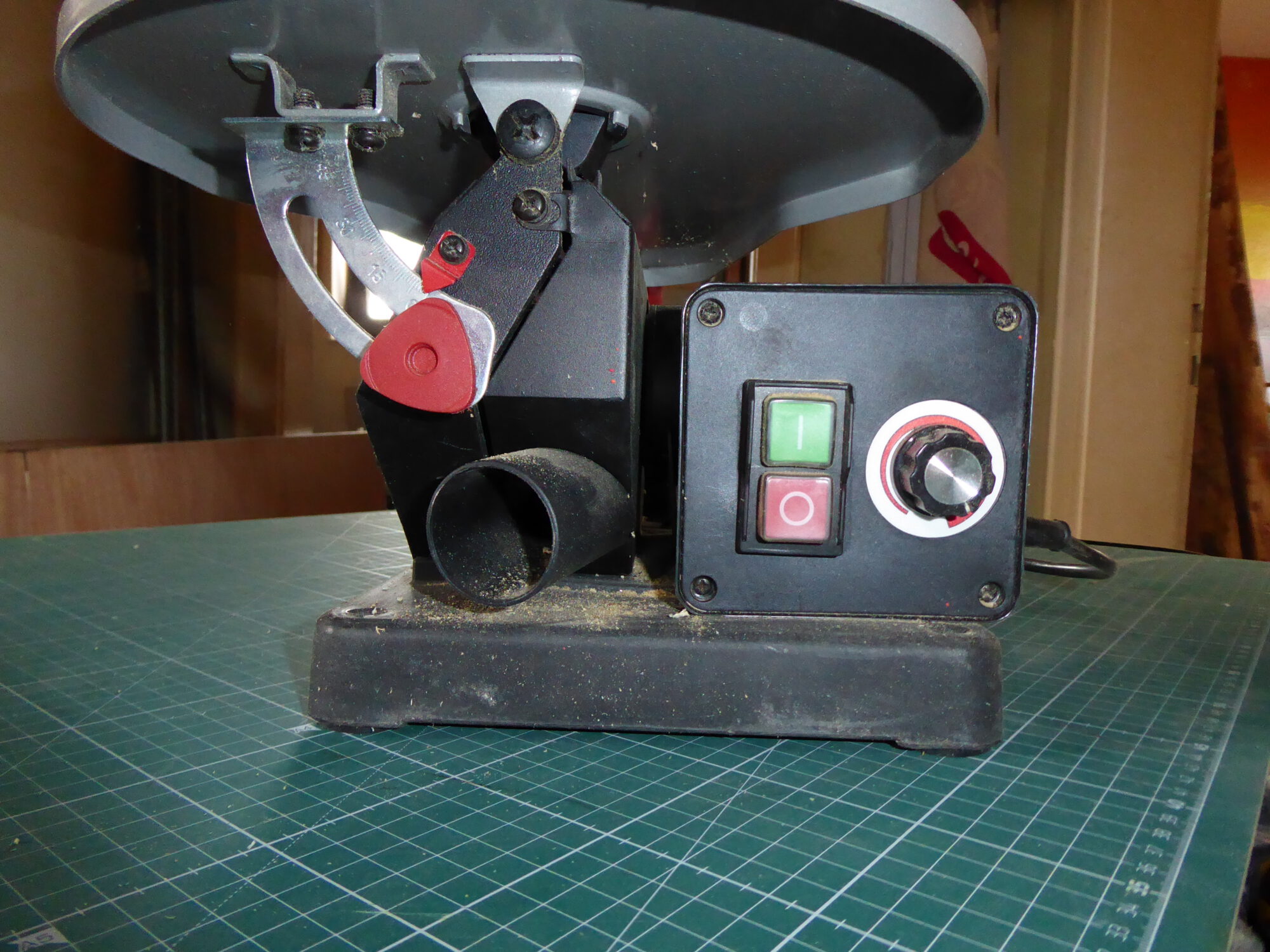

Staubabsaugung
An der Maschine ist ein Anschluss für eine geeignete Staubabsaugung vorhanden. Die Verwendung eines Werkstattsaugers reduziert Staub und verbessert die Sicht auf den Schnitt.
Die Absaugung erfasst jedoch nicht sämtliche Späne und Feinstäube. Bei staubintensiven Arbeiten muss zusätzlich geeigneter Atemschutz getragen werden.
Sägeblätter
Die Maschine verwendet Dekupiersägeblätter mit einer Länge von 127 mm. Je nach vorhandener Halterung können passende Stiftsägeblätter oder geeignete Laubsägeblätter mit Adapter eingesetzt werden.
Fein gezahnte Sägeblätter erzeugen in der Regel sauberere Schnittkanten und eignen sich für dünne Werkstücke sowie enge Konturen. Grober gezahnte Blätter schneiden schneller, können jedoch stärkere Ausrisse verursachen.
Das Sägeblatt muss zum jeweiligen Werkstoff passen. Ein Holzsägeblatt ist nicht automatisch für Kunststoff, Metall oder andere Materialien geeignet.
Vorbereitung der Arbeit
- Maschine auf eine ebene und tragfähige Arbeitsfläche stellen.
- Prüfen, ob Sägeblatt, Schutzvorrichtungen und Niederhalter korrekt montiert sind.
- Geeignetes Sägeblatt für Material und Schnitt auswählen.
- Sägeblattspannung kontrollieren.
- Gewünschte Kontur gut sichtbar auf dem Werkstück anzeichnen.
- Sägetisch auf 0° oder den gewünschten Neigungswinkel einstellen.
- Werkstückniederhalter dicht über dem Material positionieren.
- Blasdüse auf den Schnittbereich ausrichten.
- Bei Bedarf eine geeignete Absaugung anschließen.
- Hubzahl zunächst niedrig einstellen und Probeschnitt durchführen.
Arbeiten mit der Dekupiersäge
Das Werkstück wird mit beiden Händen flach auf dem Sägetisch gehalten und langsam gegen das laufende Sägeblatt geführt. Dabei wird nicht das Sägeblatt seitlich gebogen, sondern das Werkstück um das Sägeblatt herum gedreht.
Bei engen Kurven muss der Vorschub reduziert werden. Wird das Werkstück zu schnell gedreht oder seitlich gegen das Sägeblatt gedrückt, kann das Blatt verlaufen oder brechen.
Bei längeren geraden Schnitten sollte eine Führungslinie deutlich angezeichnet werden. Eine Dekupiersäge arbeitet grundsätzlich frei geführt und ersetzt keine Tischkreissäge oder Führungsschiene.
Innenschnitt anfertigen
- Position des Innenausschnitts anzeichnen.
- Innerhalb der auszuschneidenden Fläche ein Startloch bohren.
- Netzstecker der Dekupiersäge ziehen.
- Sägeblatt entspannen und aus einer Halterung lösen.
- Sägeblatt durch das Startloch führen.
- Sägeblatt wieder korrekt einsetzen und spannen.
- Werkstück flach auflegen und Maschine einschalten.
- Innenkontur langsam aussägen.
- Maschine ausschalten und vollständigen Stillstand abwarten.
- Sägeblatt erneut lösen und Werkstück entnehmen.

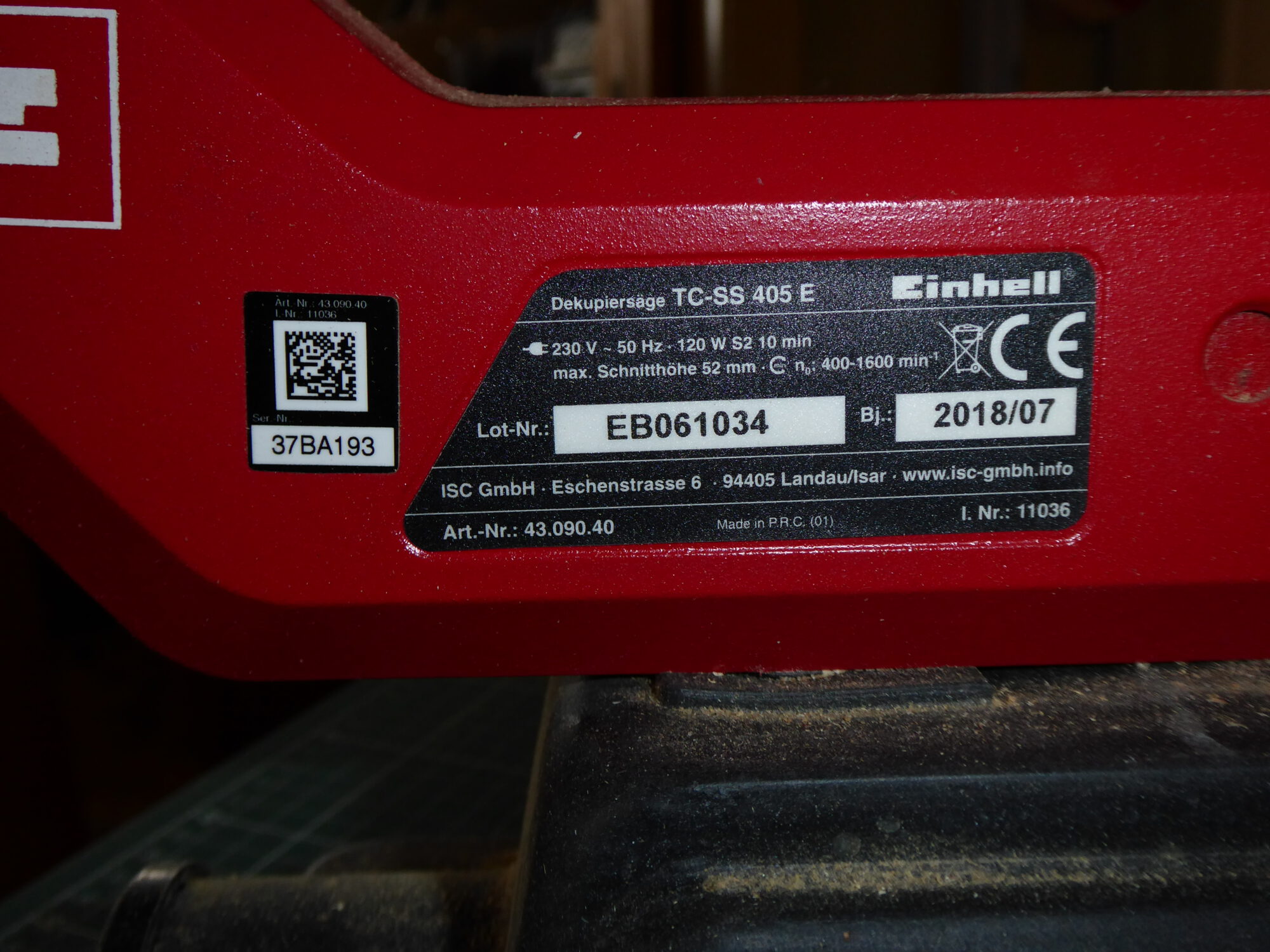

Technische Daten
- Netzanschluss: 230 V / 50 Hz
- Leistungsaufnahme: 120 W
- Betriebsart: S2 10 Minuten
- Leerlauf-Hubzahl: ungefähr 400 bis 1.600 min⁻¹
- Hubhöhe: 14 mm
- Ausladung: 406 mm
- Sägeblattlänge: 127 mm
- Sägetisch: ungefähr 408 × 250 mm
- Tischneigung: 0° bis 45° nach links
- Maximale Schnitthöhe bei 90°: 52 mm
- Maximale Schnitthöhe bei 45°: 20 mm
Betriebsart S2 10 Minuten
Die Kennzeichnung S2 10 Minuten bedeutet, dass die Maschine für einen Kurzzeitbetrieb von höchstens zehn Minuten unter der angegebenen Belastung vorgesehen ist. Anschließend muss der Motor ausgeschaltet werden und ausreichend abkühlen.
Die Maschine ist daher nicht für einen dauerhaften, ununterbrochenen Produktionsbetrieb vorgesehen. Bei Überhitzung muss die Arbeit sofort unterbrochen werden.
Geeignete Werkstoffe
- Massivholz in geeigneter Stärke
- Sperrholz
- Multiplexplatten
- MDF und vergleichbare Holzwerkstoffe
- Dünne Kunststoffplatten mit geeignetem Sägeblatt
- Weitere Werkstoffe ausschließlich mit dafür geeignetem Sägeblatt
Nicht geeignete Anwendungen
- Schneiden von Mauerwerk, Stein oder Beton
- Bearbeiten gehärteter Metallteile ohne geeignetes Spezialblatt
- Sägen von Werkstücken mit Nägeln oder Schrauben
- Freihändiges Sägen ohne sichere Werkstückauflage
- Bearbeiten runder Werkstücke ohne geeignete Spannvorrichtung
- Arbeiten an nassen oder stark verschmutzten Materialien
- Dauerbetrieb über die vorgesehene Einschaltdauer hinaus
Vorteile
- Geeignet für feine Kurven und komplexe Konturen
- Innenausschnitte ohne Durchtrennung der Außenkante möglich
- Elektronisch regelbare Hubzahl
- Sägetisch bis 45° nach links neigbar
- Große Ausladung von ungefähr 406 mm
- Werkstückniederhalter für kontrolliertes Arbeiten
- Blasfunktion für bessere Sicht auf die Schnittlinie
- Anschlussmöglichkeit für eine Staubabsaugung
- Geeignet für Modellbau, Dekoration und Laubsägearbeiten
- Stationäre Auflage für präzise Werkstückführung
Sicherheitshinweise
- Schutzbrille und bei Bedarf Gehör- sowie Atemschutz tragen.
- Finger niemals in die unmittelbare Nähe des laufenden Sägeblattes bringen.
- Werkstück stets mit beiden Händen kontrolliert führen.
- Kleine Werkstücke nur mit geeigneter Halte- oder Spannhilfe bearbeiten.
- Maschine vor Sägeblattwechsel, Reinigung und Einstellarbeiten vom Stromnetz trennen.
- Nur unbeschädigte und korrekt gespannte Sägeblätter verwenden.
- Werkstück nicht gewaltsam gegen das Sägeblatt drücken.
- Runde Werkstücke gegen Verdrehen sichern.
- Sägespäne niemals bei laufender Maschine mit der Hand entfernen.
- Nach dem Ausschalten vollständigen Stillstand des Sägeblattes abwarten.
- Netzkabel aus dem Arbeitsbereich fernhalten.
- Maschine nicht in feuchter oder explosionsgefährdeter Umgebung betreiben.
Hinweise zum Sägeblattwechsel
Vor jedem Sägeblattwechsel muss der Netzstecker gezogen werden. Das Sägeblatt wird entspannt, aus den Halterungen entnommen und durch ein passendes Ersatzblatt ersetzt.
Die Zahnrichtung muss grundsätzlich nach unten zum Sägetisch zeigen, damit das Werkstück während des Sägens auf den Tisch gezogen wird. Nach dem Einbau muss das Blatt gerade ausgerichtet und ausreichend gespannt werden.
Eine zu geringe Spannung kann zu ungenauen Schnitten und zum Herausspringen des Blattes führen. Eine übermäßige Spannung erhöht dagegen das Risiko eines Sägeblattbruchs.
Hinweise zur Werkstückführung
Das Werkstück muss während des gesamten Schnittes flach auf dem Sägetisch aufliegen. Es darf nicht angehoben, verkantet oder ruckartig bewegt werden.
Bei starken Richtungsänderungen sollte die Vorschubbewegung nahezu gestoppt und das Werkstück langsam um das Sägeblatt gedreht werden. Das Sägeblatt darf nicht wie ein Hebel seitlich belastet werden.
Hinweise und Grenzen
Die Dekupiersäge ist für präzise, eher langsame Sägearbeiten vorgesehen. Für schnelle gerade Zuschnitte großer Platten sind eine Handkreissäge, Tauchsäge oder Tischkreissäge besser geeignet.
Die maximale Schnitthöhe sagt nichts darüber aus, wie eng ein Radius in dieser Materialstärke gesägt werden kann. Je dicker und härter das Material ist, desto größer muss in der Regel der Kurvenradius sein.
Die sichtbare Schnittkante kann abhängig von Material und Sägeblatt leichte Ausrisse aufweisen. Bei empfindlichen Oberflächen empfiehlt sich ein Probeschnitt an einem Reststück.
Die Maschine ist nicht für einen dauerhaften gewerblichen Produktionsbetrieb ausgelegt. Die auf dem Typenschild angegebene Kurzzeitbetriebsdauer ist einzuhalten.
Reinigung und Rückgabe
Die Dekupiersäge ist nach der Benutzung vom Stromnetz zu trennen und von Sägespänen zu reinigen. Sägetisch, Sägeblattaufnahme, Luftdüse und Gehäuse müssen sauber und trocken zurückgegeben werden.
Feiner Staub darf vorsichtig abgesaugt oder mit einer weichen Bürste entfernt werden. Die Maschine darf nicht mit Wasser gereinigt oder mit Druckluft direkt in Lager, Motor oder Schalter ausgeblasen werden.
Gebrochene oder stark verschlissene Sägeblätter sind bei der Rückgabe anzugeben. Ein durch normalen Gebrauch verschlissenes Sägeblatt ist ein Verbrauchsteil. Schäden durch falsche Montage, übermäßigen Vorschub oder ungeeignete Materialien können berechnet werden.
