Beschreibung

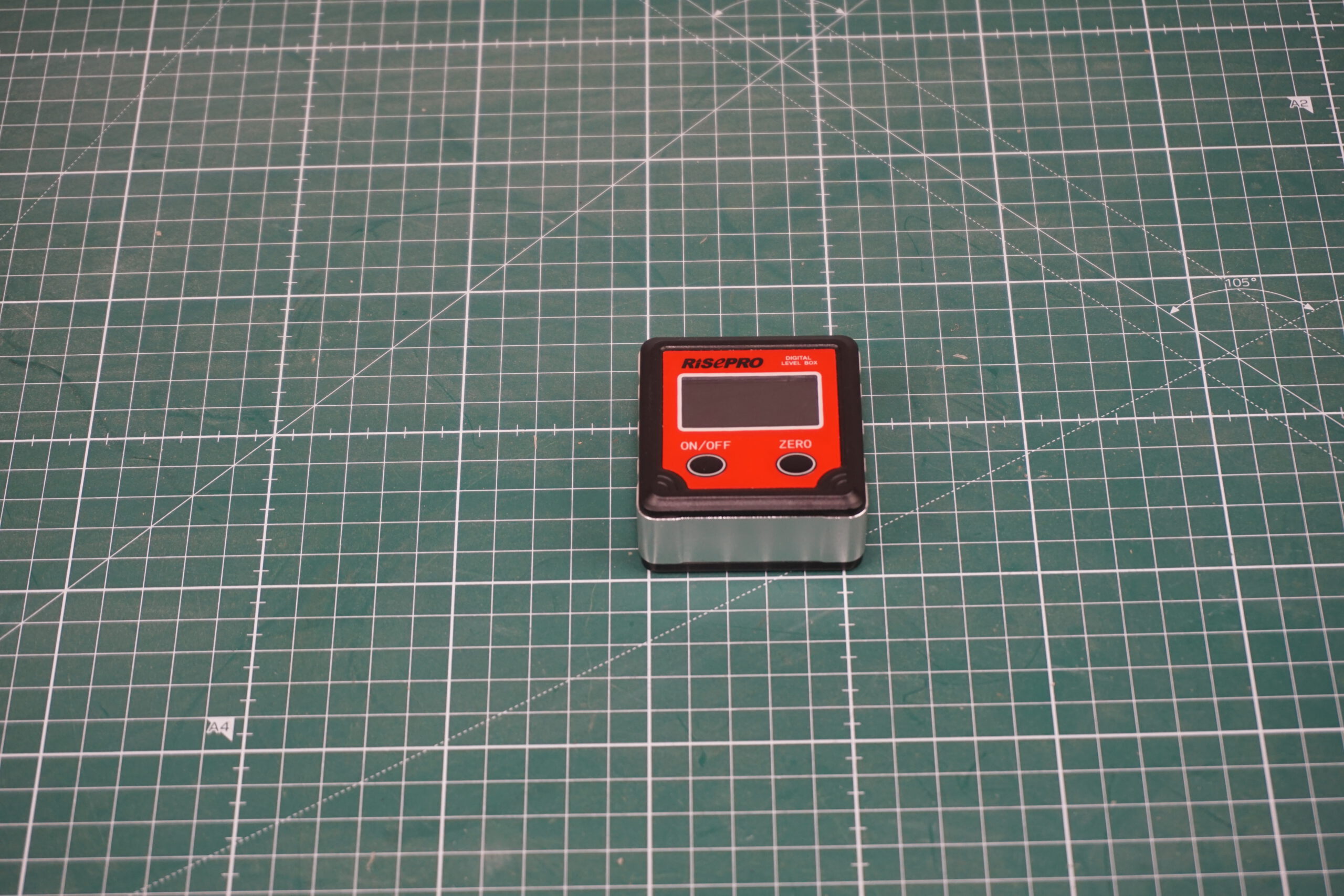

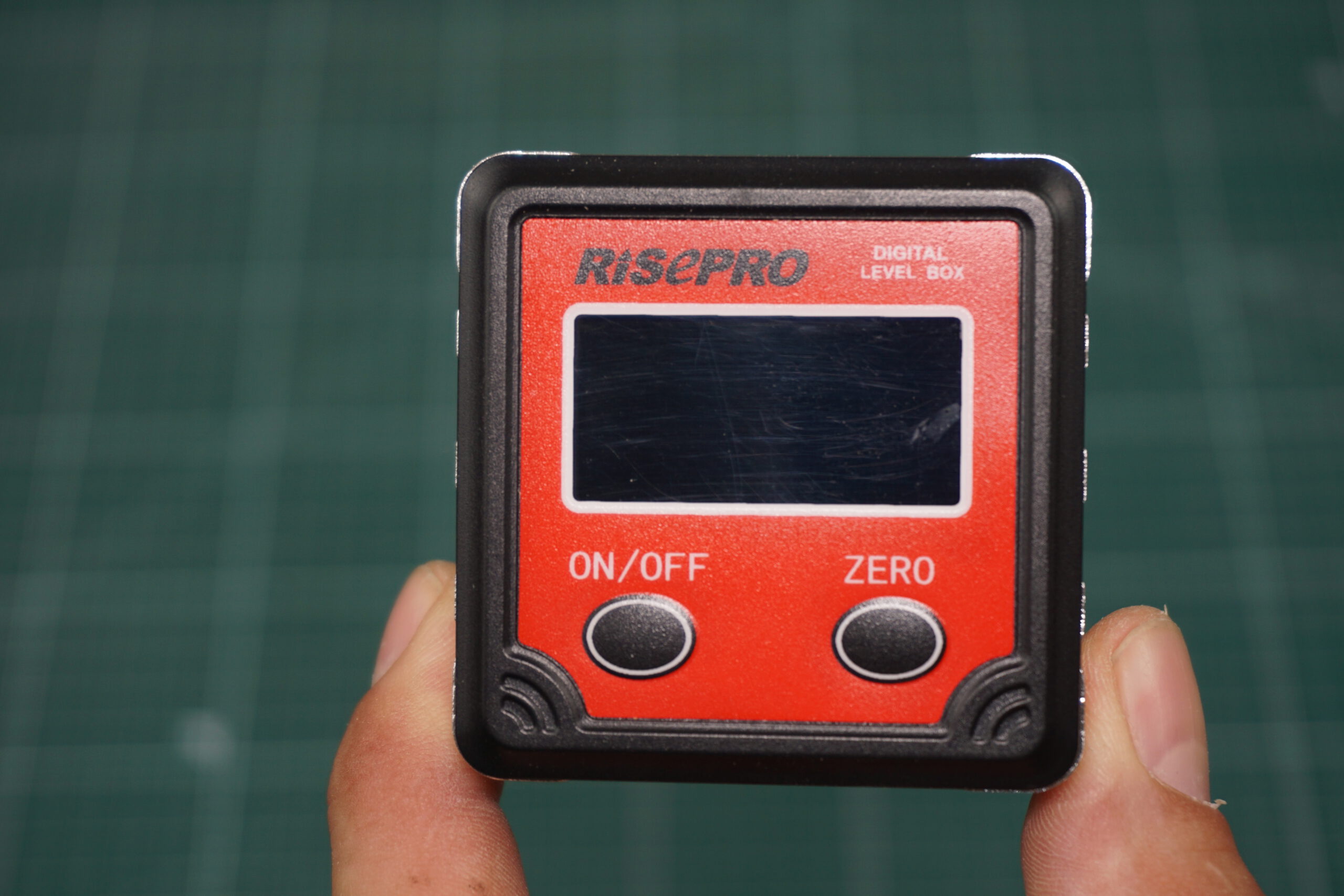

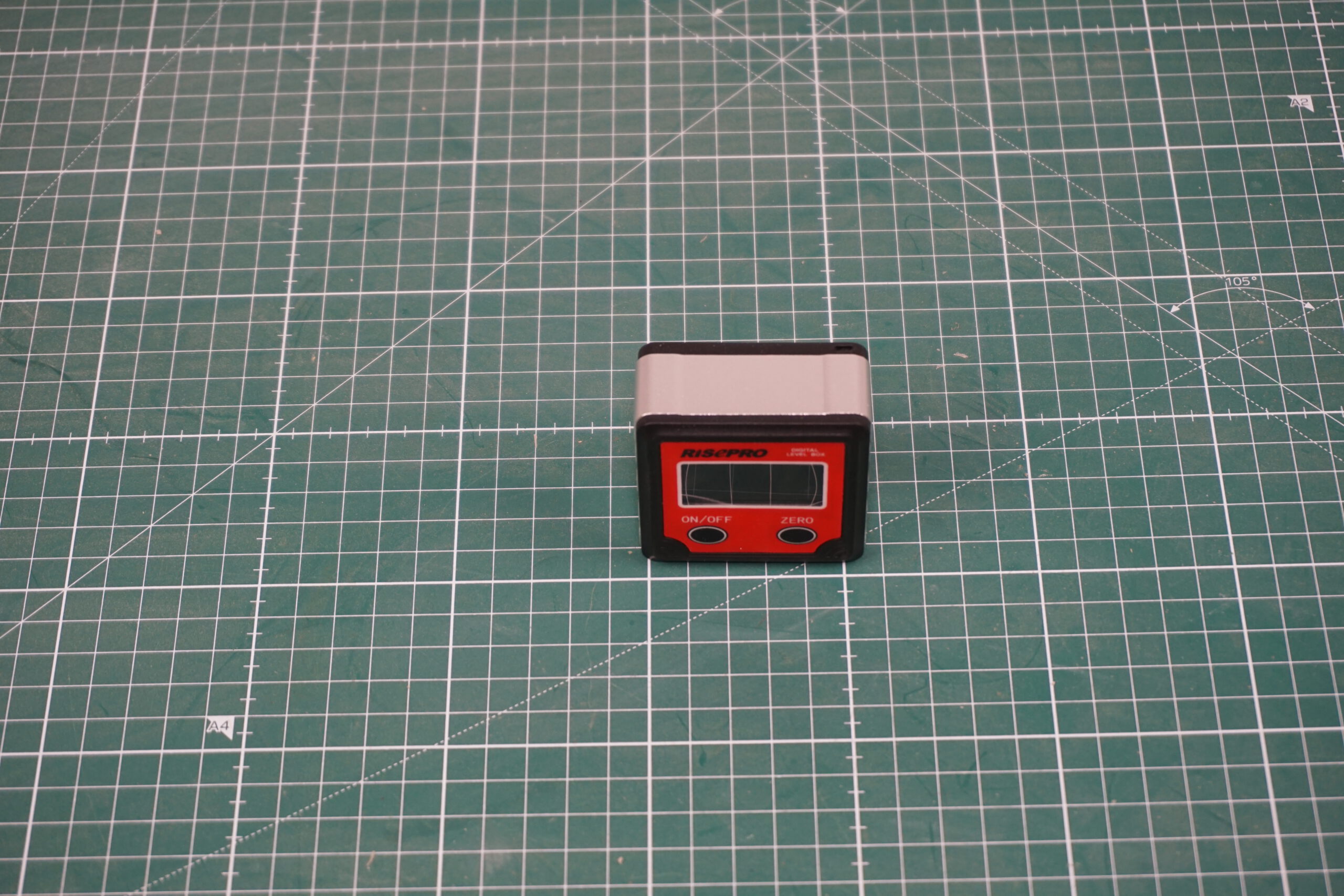

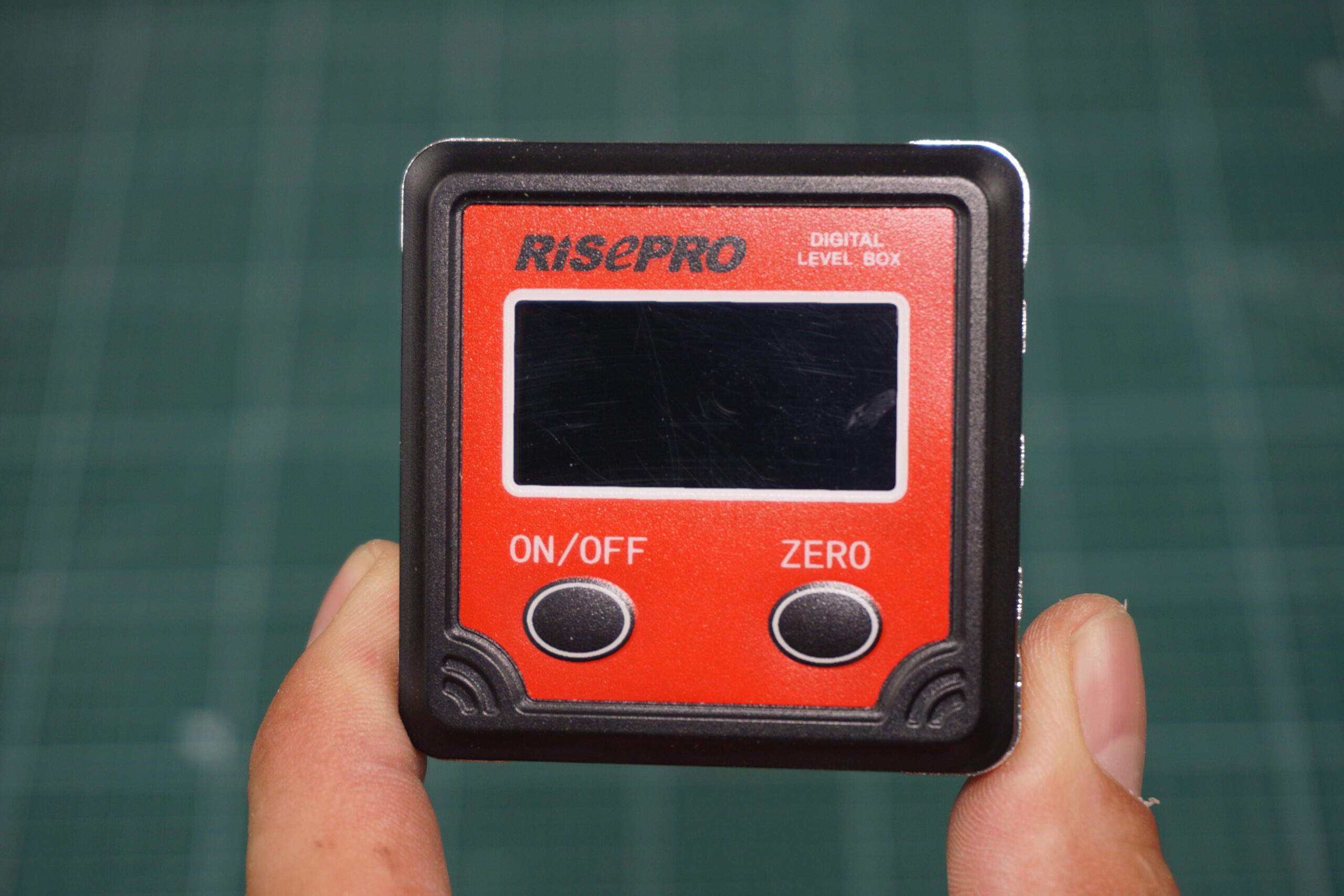

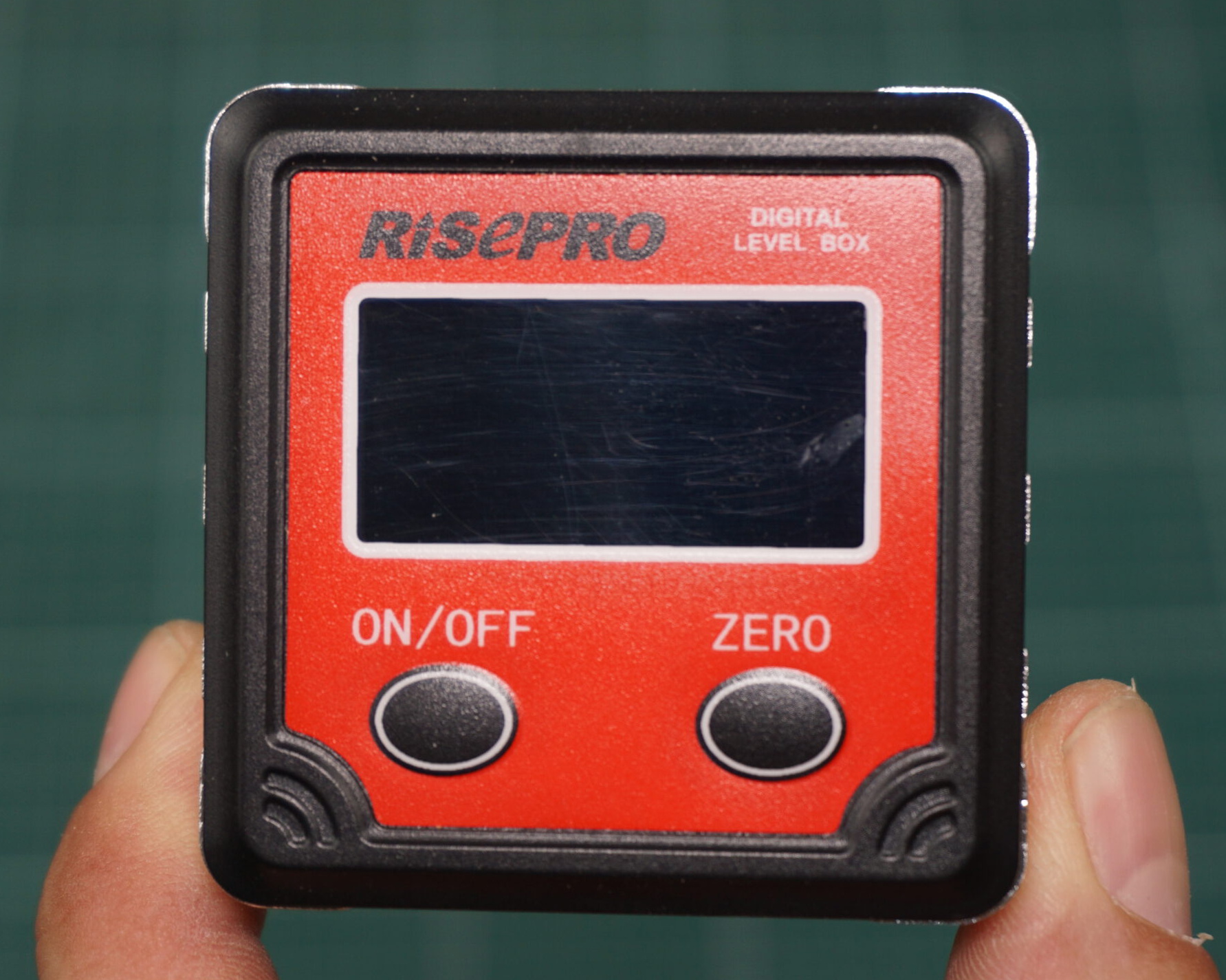

RISEPRO digitaler Winkelmesser
Der digitale Winkelmesser von RISEPRO dient zum präzisen Messen, Einstellen und Kontrollieren von Winkeln. Besonders praktisch ist das kompakte Messgerät beim Kalibrieren von Tischkreissägen, Kappsägen und anderen Maschinen mit verstellbarem Sägeblatt oder Maschinentisch.
Durch die magnetische Unterseite kann der Winkelmesser direkt an einem metallischen Sägeblatt oder einer anderen geeigneten Metallfläche befestigt werden. Das Display zeigt anschließend den aktuellen Neigungswinkel an.
Typische Einsatzbereiche
- Tischkreissäge exakt auf 90° einstellen
- Sägeblatt auf einen gewünschten Gehrungswinkel einstellen
- Kappsäge kontrollieren und kalibrieren
- Bandsäge ausrichten
- Maschinentische überprüfen
- Bohrtische und Frästische einstellen
- Winkel an Metallflächen kontrollieren
- Maschinen nach Transport oder Wartung neu ausrichten
Geeignete Maschinen und Anwendungen
- Tischkreissägen
- Kappsägen und Gehrungssägen
- Bandsägen
- Frästische
- Hobelmaschinen
- Bohrmaschinen mit verstellbarem Tisch
- Metallbearbeitungsmaschinen
- Allgemeine Kontrollmessungen an magnetischen Oberflächen
Tischkreissäge auf 90° einstellen
Zunächst wird der Winkelmesser auf dem Maschinentisch abgelegt und über die Nullfunktion auf 0,0° gesetzt. Anschließend wird das Gerät magnetisch am Sägeblatt befestigt.
Nun kann das Sägeblatt so lange verstellt werden, bis das Display exakt 90,0° beziehungsweise den passenden Bezugswert anzeigt. Dadurch lassen sich präzise rechtwinklige Schnitte vorbereiten.
Gehrungswinkel einstellen
Für Gehrungsschnitte kann das Sägeblatt beispielsweise auf 45° oder einen anderen benötigten Winkel eingestellt werden. Der Winkelmesser zeigt die aktuelle Neigung direkt an und ermöglicht eine deutlich genauere Einstellung als die häufig nur grobe Skala der Maschine.
Kappsäge kalibrieren
Auch bei einer Kappsäge lässt sich überprüfen, ob das Sägeblatt wirklich rechtwinklig zum Sägetisch steht. Kleine Abweichungen können zu offenen Fugen und ungenauen Gehrungen führen. Mit dem digitalen Winkelmesser kann die Maschine kontrolliert und entsprechend nachjustiert werden.
Vorteile
- Direkte digitale Winkelanzeige
- Magnetische Unterseite zur Befestigung an Sägeblättern
- Nullfunktion auf einer beliebigen Referenzfläche
- Kompakte und mobile Bauweise
- Schnelle Kontrolle von Maschinenwinkeln
- Geeignet für 90°-Einstellungen und Gehrungswinkel
- Einfacher als das Ablesen mechanischer Maschinenskalen
- Ideal für präzise Holz- und Metallarbeiten
Anwendung
- Messflächen von Staub, Spänen und Schmutz reinigen.
- Winkelmesser auf die Referenzfläche legen.
- Gerät einschalten und auf 0,0° setzen.
- Winkelmesser am Sägeblatt oder an der zu prüfenden Fläche befestigen.
- Maschine auf den gewünschten Winkel einstellen.
- Messung vor dem Sägen noch einmal kontrollieren.
Hinweise und Grenzen
- Die Referenzfläche muss sauber, eben und frei von Spänen sein.
- Vor jeder Messung sollte das Gerät korrekt auf null gesetzt werden.
- Die Magnetfunktion arbeitet nur auf geeigneten magnetischen Metallflächen.
- Das Gerät misst Neigungen und ersetzt keinen klassischen Schreinerwinkel für die Kontrolle des Anschlags.
- Für eine vollständige Kalibrierung einer Kappsäge müssen gegebenenfalls sowohl Sägeblattneigung als auch Anschlagwinkel geprüft werden.
- Die angezeigte Genauigkeit hängt von der korrekten Positionierung des Messgeräts ab.
- Das Gerät vor Stößen, Feuchtigkeit und starkem Schmutz schützen.
Lieferumfang
- RISEPRO digitaler Winkelmesser
- Batterie: bitte prüfen
- Schutzhülle oder Aufbewahrungsbox: bitte prüfen
- Bedienungsanleitung: bitte prüfen
