Beschreibung
Trend DAR/200 digitaler Winkelmesser und Winkellineal

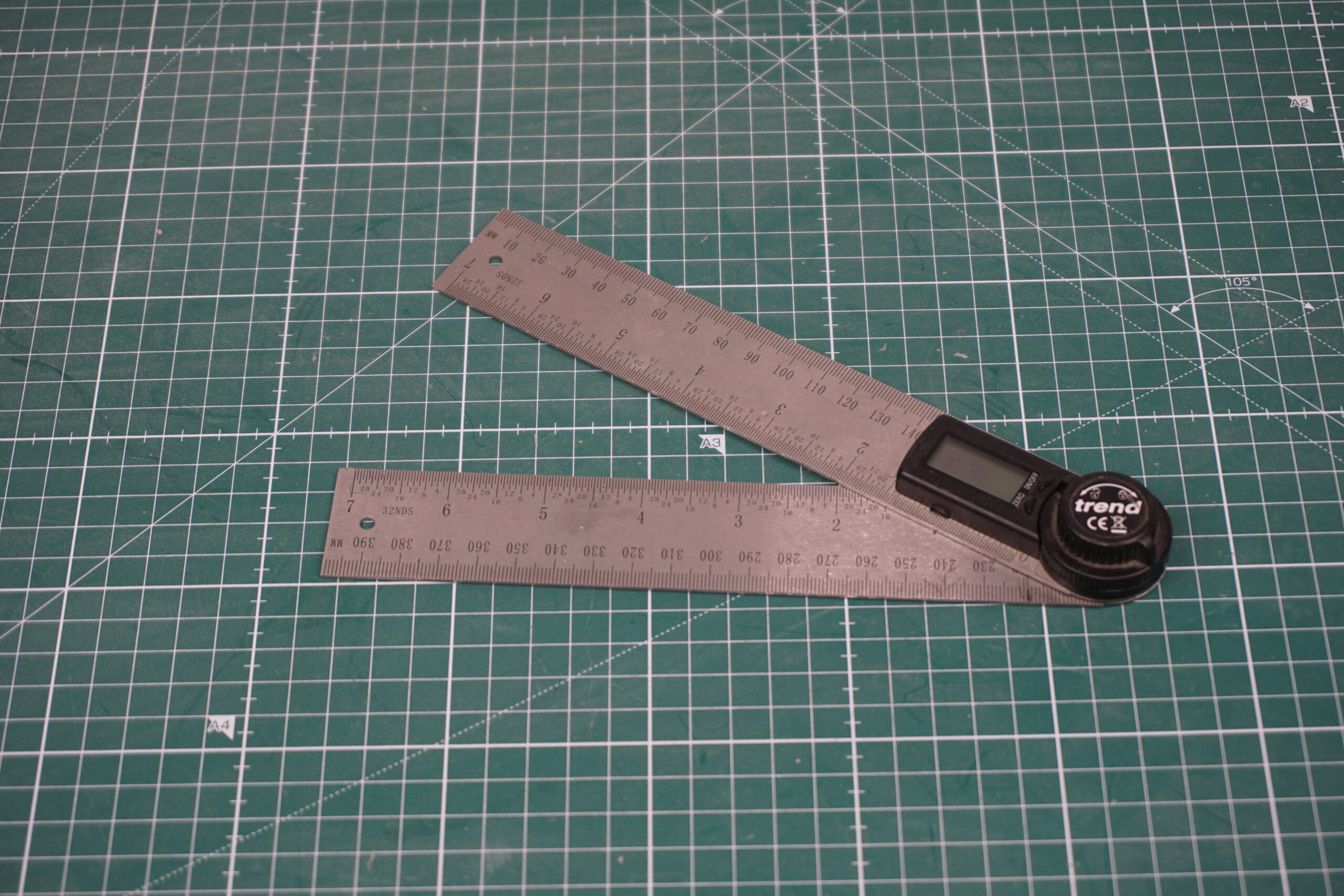

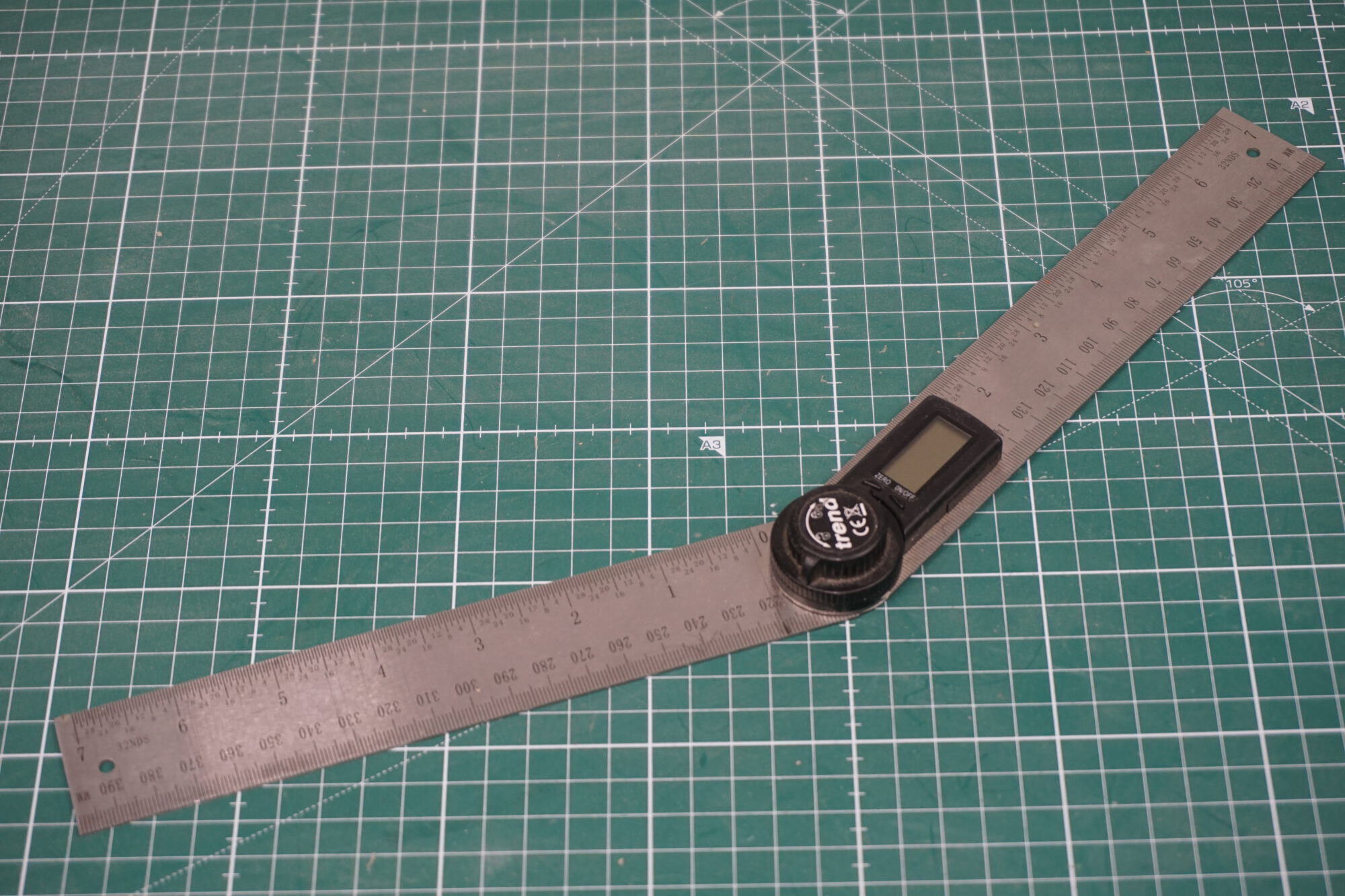

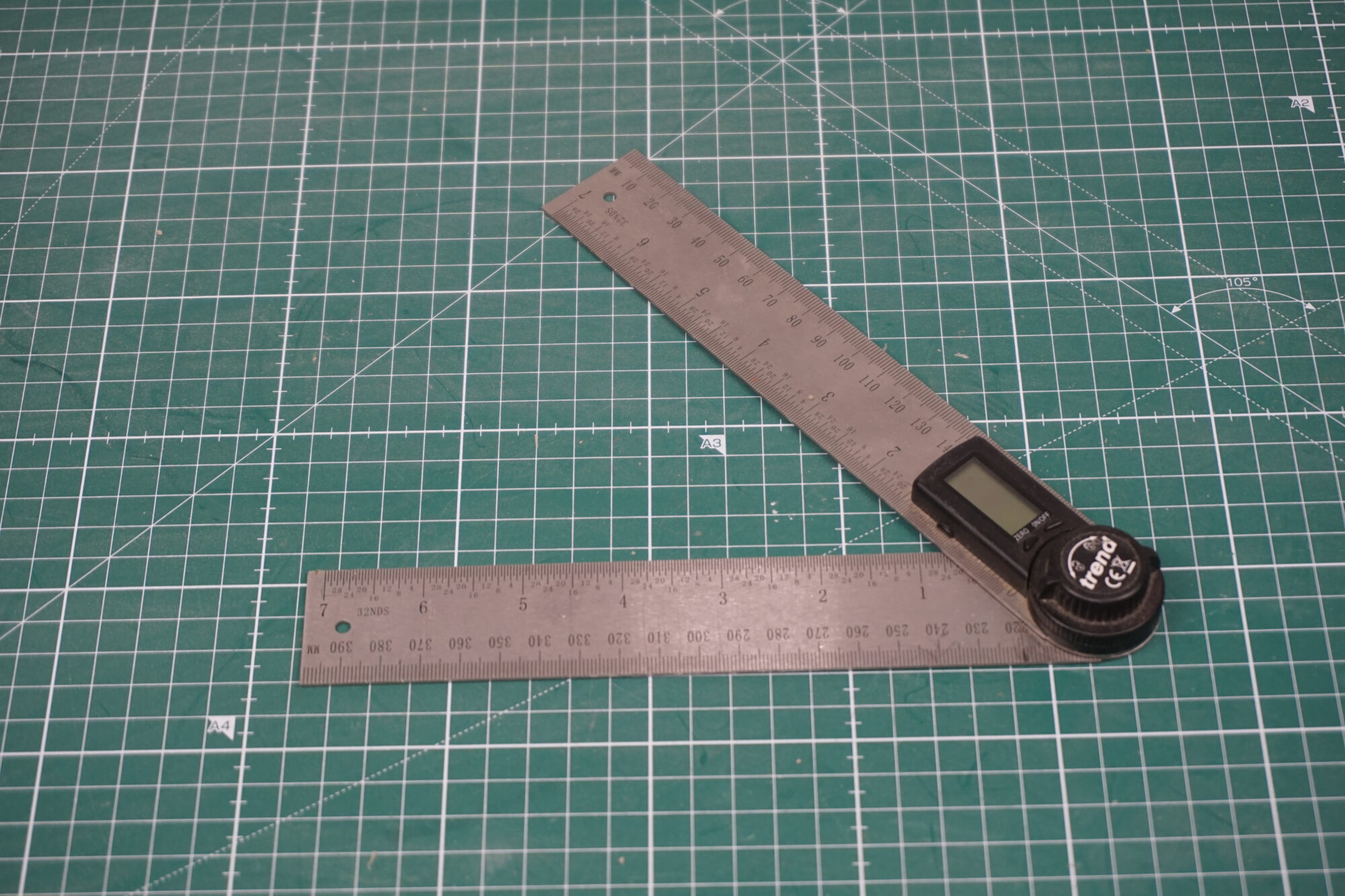

Der Trend DAR/200 ist ein digitales Winkellineal zum Messen, Prüfen, Übertragen und Anzeichnen von Winkeln. Das Werkzeug besteht aus zwei beweglich miteinander verbundenen Edelstahllinealen und einem digitalen Display.
Die beiden Schenkel werden an das Werkstück oder den vorhandenen Winkel angelegt. Der gemessene Wert erscheint unmittelbar auf dem Display. Dadurch lassen sich Gehrungen, Dachschrägen, Möbelwinkel, Wandanschlüsse und viele andere Winkel deutlich einfacher bestimmen als mit einem herkömmlichen Winkelmesser.
Über das zentrale Feststellrad können die beiden Schenkel in der ermittelten Position fixiert werden. Der Winkel lässt sich anschließend direkt auf ein anderes Werkstück übertragen.
Geeignete Anwendungen
- Innen- und Außenwinkel messen
- Gehrungswinkel bestimmen
- Winkel auf Holz, Metall oder Kunststoff übertragen
- Leisten und Profile anpassen
- Dachschrägen und Treppenwinkel erfassen
- Möbel und Einbauten ausmessen
- Wandanschlüsse und Raumecken prüfen
- Säge- und Zuschnittwinkel vorbereiten
- Maschinen und Anschläge kontrollieren
- Gerade Strecken anzeichnen und messen
Ausstattung und Eigenschaften
- Hersteller: Trend
- Modell: DAR/200
- Digitaler Winkelmesser mit LCD-Anzeige
- Zwei Edelstahllineale
- Länge je Schenkel: etwa 200 mm
- Messbereich: 0 bis 360°
- Auflösung der Winkelanzeige: 0,1°
- Genauigkeit laut Hersteller: etwa ±0,3°
- Metrische und teilweise zöllige Skalierung
- Nullstellung über separate Zero-Taste
- Ein- und Ausschalter
- Feststellrad zum Fixieren des gemessenen Winkels
- Automatische Abschaltung nach einigen Minuten
- Batteriebetrieb

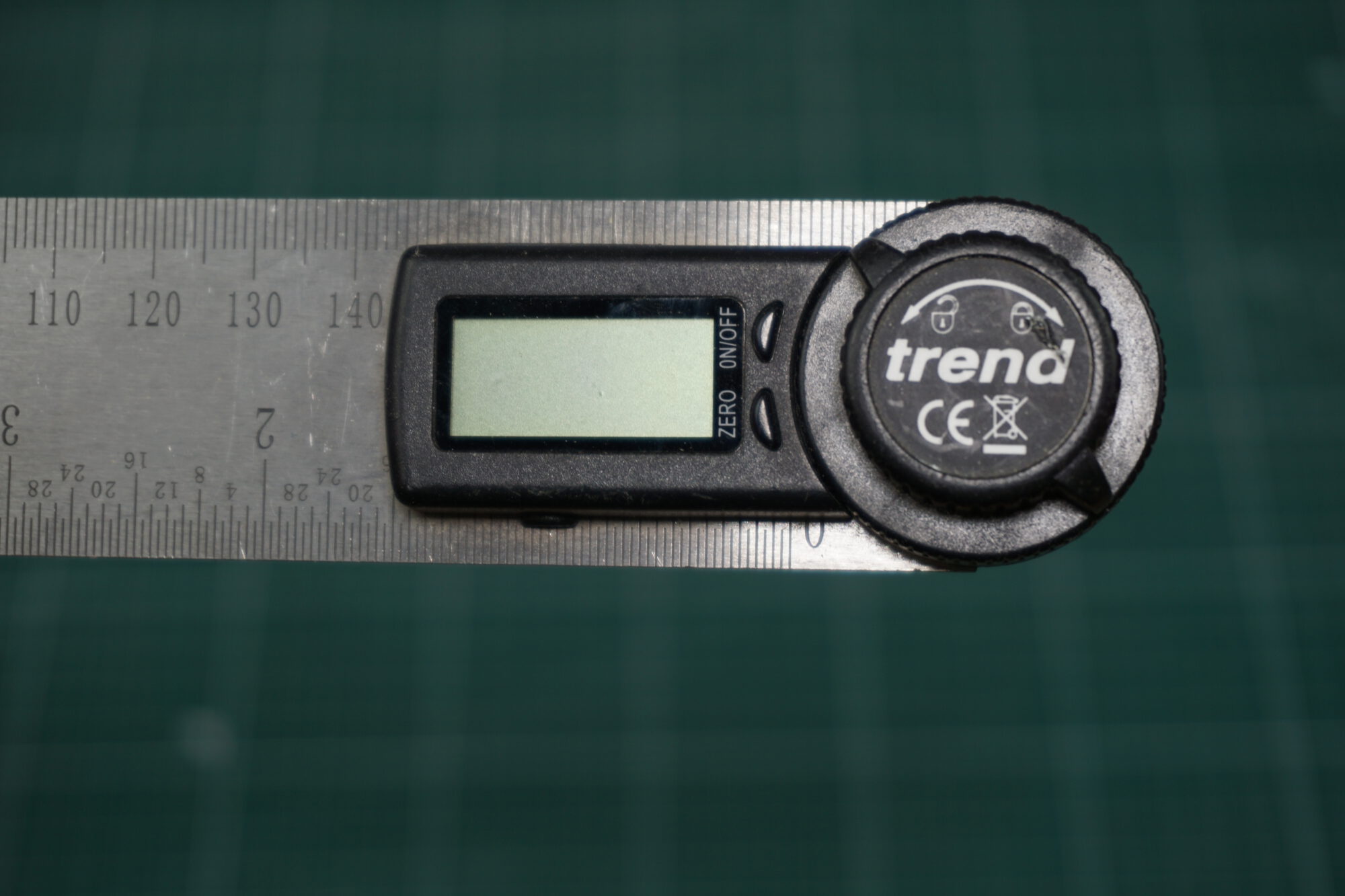

Bedienelemente
- ON/OFF: Gerät ein- und ausschalten
- ZERO: Anzeige in der aktuellen Position auf 0° setzen
- Feststellrad: Schenkel in der gewünschten Position fixieren
Winkel messen
- Feststellrad leicht lösen.
- Gerät über die ON/OFF-Taste einschalten.
- Beide Schenkel an die zu messenden Flächen anlegen.
- Darauf achten, dass die Lineale vollständig und ohne Verkanten anliegen.
- Winkelwert auf dem Display ablesen.
- Bei Bedarf das Feststellrad vorsichtig anziehen.
- Das Werkzeug anschließend auf das Werkstück legen und den Winkel übertragen.
Relativwinkel messen
Mit der Zero-Taste kann die Anzeige in einer beliebigen Ausgangsposition auf 0° gesetzt werden. Anschließend zeigt das Gerät nur noch die Winkelabweichung gegenüber dieser Ausgangsposition an.
Diese Funktion ist beispielsweise praktisch, wenn eine vorhandene Schräge mit einer zweiten Fläche verglichen oder eine Maschine relativ zu einer bestehenden Einstellung ausgerichtet werden soll.
Gehrungswinkel
Der angezeigte Winkel ist nicht zwangsläufig identisch mit der Einstellung einer Kapp- oder Gehrungssäge. Bei einer symmetrischen Verbindung aus zwei gleich zugeschnittenen Werkstücken muss der gemessene Gesamtwinkel in der Regel entsprechend aufgeteilt werden.
Beispiel: Beträgt der gemessene Innenwinkel 120°, müssen beide Werkstücke für eine symmetrische Verbindung normalerweise jeweils mit dem passenden halben Abweichungswinkel zugeschnitten werden. Die genaue Einstellung hängt von Maschine, Werkstücklage und gewünschter Verbindung ab.
Verwendung als Lineal
Die Edelstahlschenkel besitzen eingeprägte Maßskalen und können zusätzlich als gerades Lineal verwendet werden. Damit lassen sich kurze Abstände messen und Markierungen unmittelbar am Werkstück anzeichnen.
Hinweise zur Messgenauigkeit
- Messflächen müssen sauber und möglichst eben sein.
- Schmutz, Holzspäne oder Materialreste verfälschen das Ergebnis.
- Die Schenkel dürfen beim Ablesen nicht verkantet sein.
- Das Feststellrad nur leicht anziehen, damit sich die Schenkel nicht verschieben.
- Bei präzisen Zuschnitten die Messung mehrmals kontrollieren.
- Vor Serienzuschnitten immer einen Probeschnitt durchführen.
- Das Gerät ist kein geeichtes oder kalibriertes Präzisionsmessmittel.
Batterie
Der Winkelmesser wird mit einer Knopfzelle betrieben. Bei schwacher oder unregelmäßiger Anzeige muss die Batterie ersetzt werden. Laut Hersteller wird eine 3-Volt-Knopfzelle vom Typ CR2032 verwendet.
Die Batterie darf nicht mit Gewalt eingesetzt werden. Auf die richtige Polung achten und das Batteriefach anschließend vollständig schließen.
Wichtige Sicherheitshinweise
- Vor der Verwendung auf Beschädigungen prüfen.
- Nicht als Hebel, Brecheisen oder Anschlagwerkzeug verwenden.
- Die Edelstahlkanten können scharfkantig sein.
- Finger beim Zusammenklappen von der Gelenkstelle fernhalten.
- Feststellrad nicht mit Werkzeug oder übermäßiger Kraft anziehen.
- Gerät nicht während laufender Maschinen an rotierende Werkzeuge halten.
- Messungen an Maschinen nur bei ausgeschaltetem und stillstehendem Werkzeug durchführen.
- Vor Arbeiten an Elektrowerkzeugen den Netzstecker ziehen beziehungsweise den Akku entfernen.
- Gerät vor Wasser, hoher Feuchtigkeit und starken Stößen schützen.
- Nicht fallen lassen.
- Display und Batteriefach trocken halten.
- Knopfzellen von Kindern fernhalten.
- Bei ungewöhnlicher Anzeige oder beschädigtem Gelenk nicht weiterverwenden.
Zustand
Das Gerät befindet sich in einem gebrauchten Zustand. Gebrauchsspuren, leichte Kratzer und Verschmutzungen können vorhanden sein. Diese beeinträchtigen die normale Verwendung als Winkelmesser und Anreißhilfe grundsätzlich nicht.
