Beschreibung

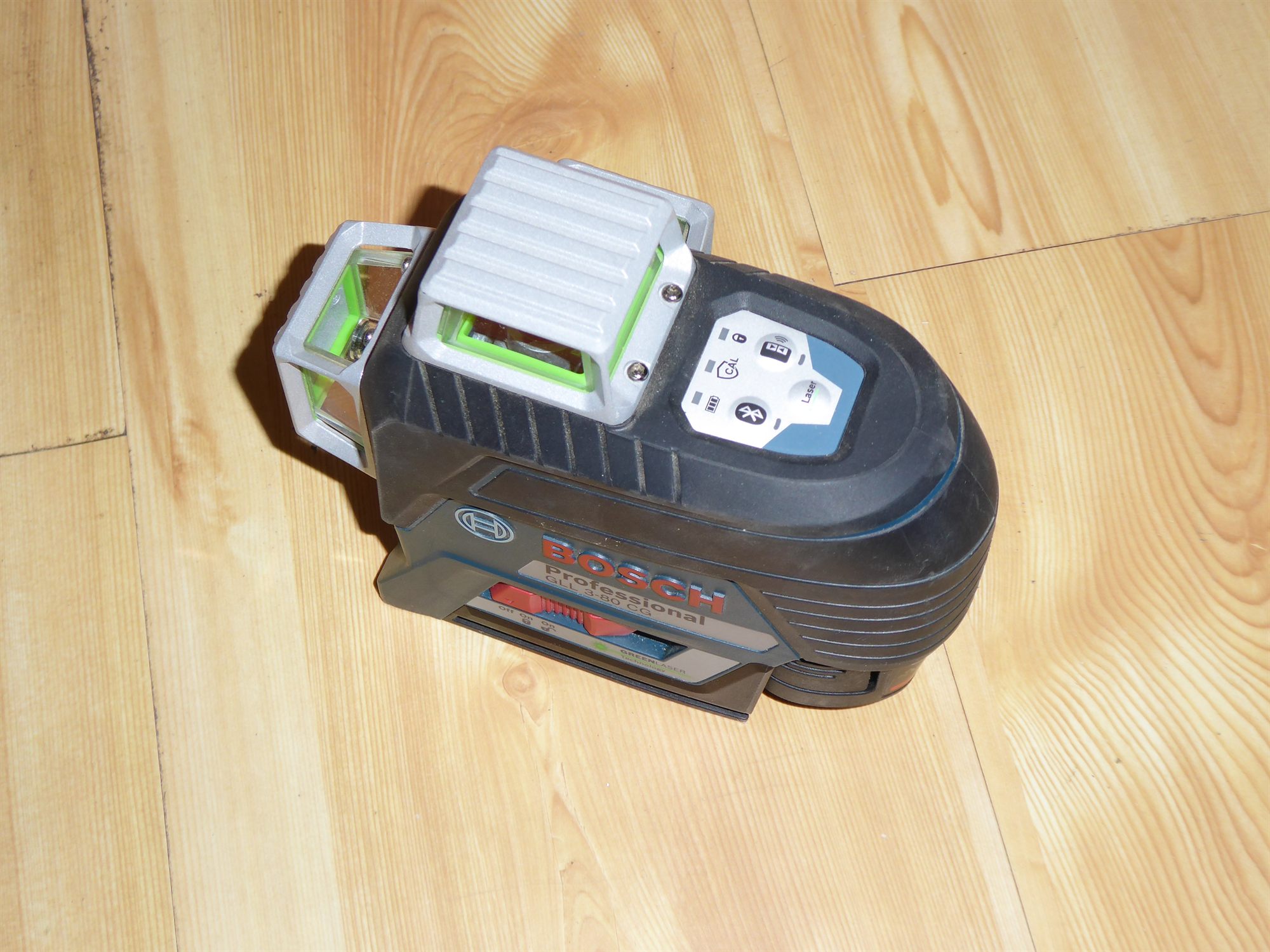

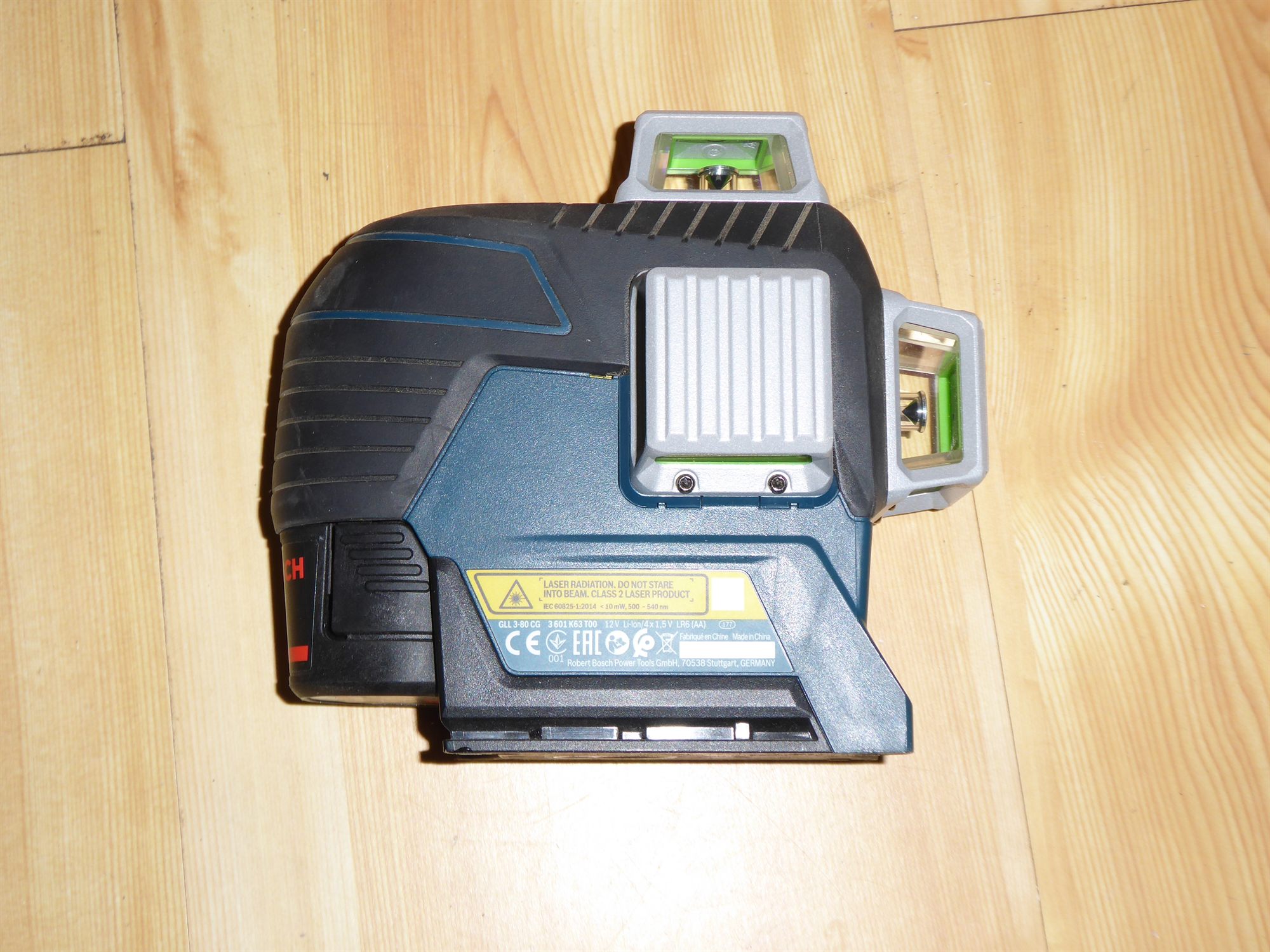

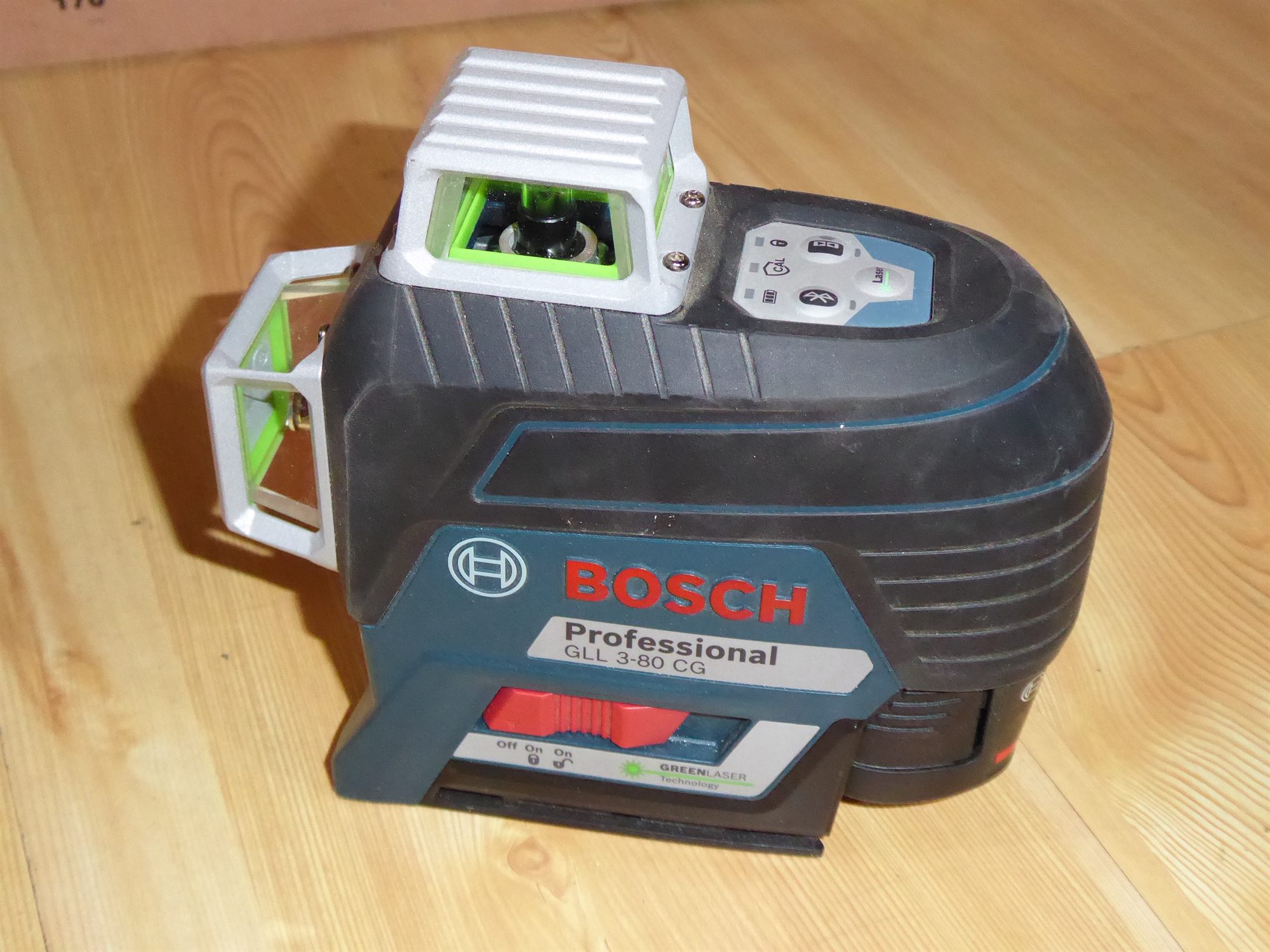

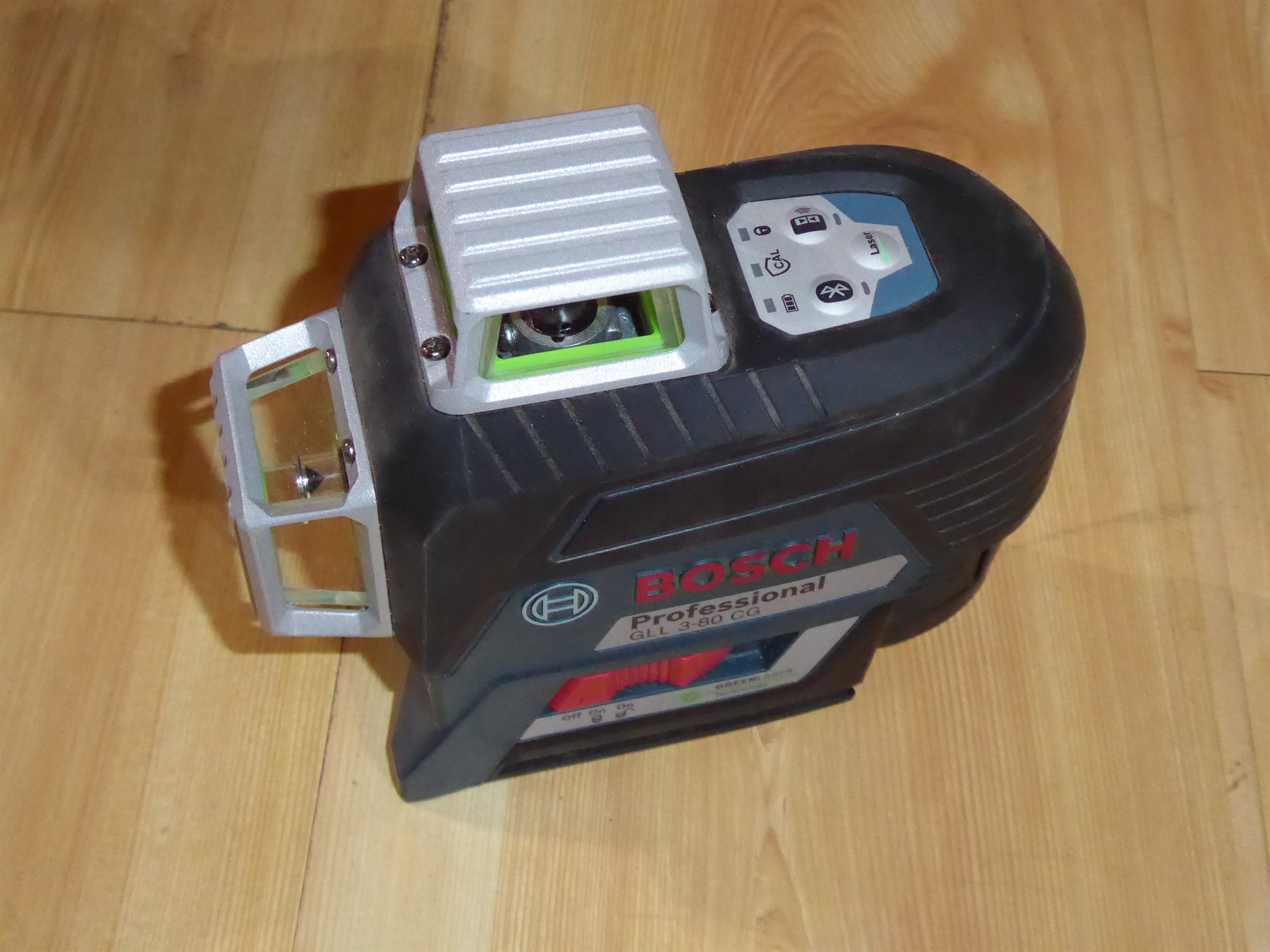

Der Bosch Professional GLL 3-80 CG ist ein selbstnivellierender Linienlaser mit drei umlaufenden 360°-Laserlinien. Eine horizontale und zwei vertikale Linien ermöglichen das gleichzeitige Ausrichten von Böden, Decken, Wänden und rechtwinkligen Raumachsen.

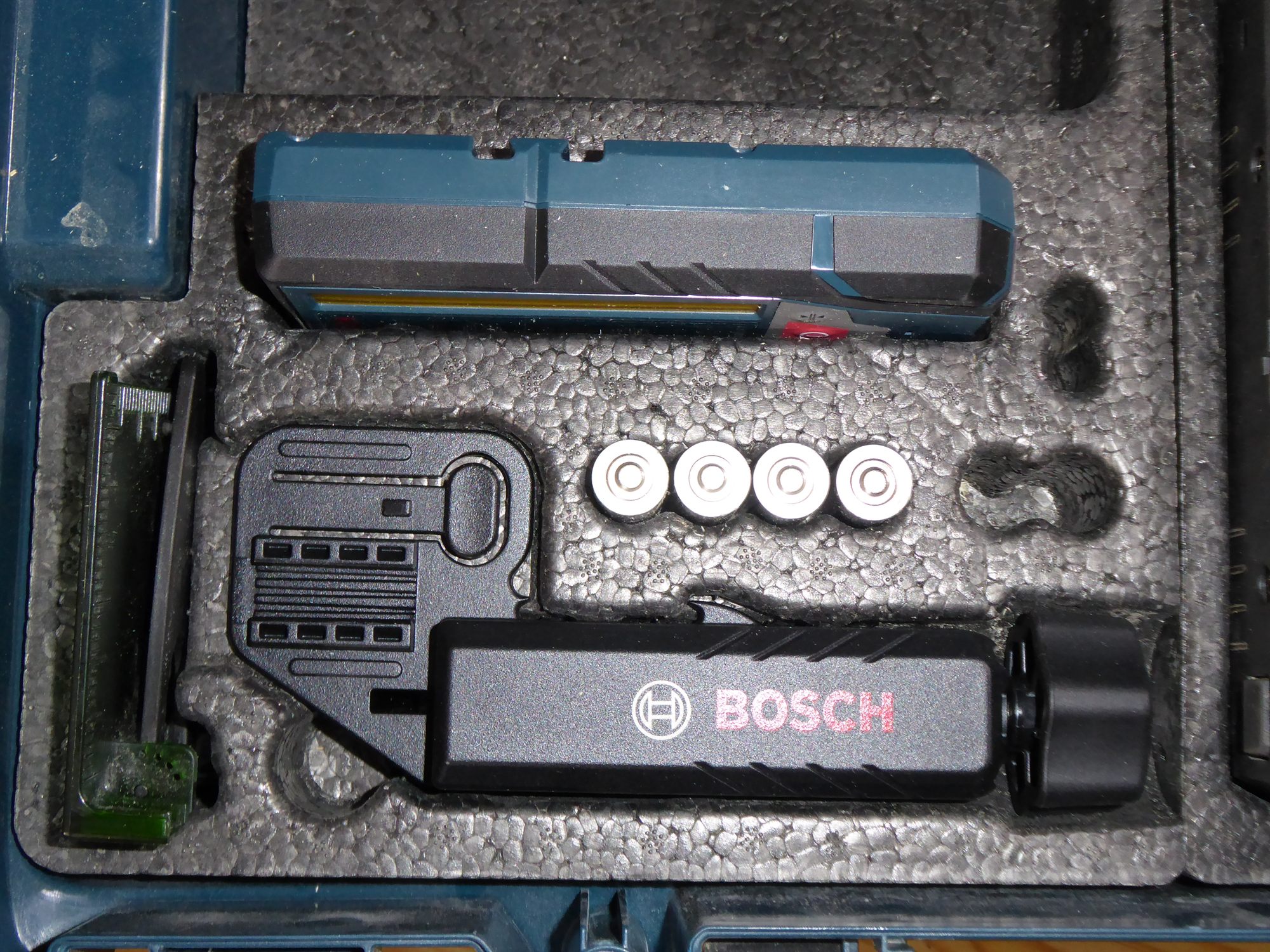

Das Gerät eignet sich sowohl für den Innenausbau als auch für Arbeiten im Außenbereich. Bei hellem Umgebungslicht oder größeren Entfernungen wird der Laser zusammen mit dem Bosch LR 7 verwendet. Der Empfänger erkennt grüne und rote Laserlinien und zeigt die Position der Laserebene optisch sowie akustisch an.
Typische Einsatzbereiche
Höhen übertragen und nivellieren
Abgehängte Decken ausrichten
Trockenbauwände positionieren
Fliesenreihen und Wandverkleidungen ausrichten
Küchen, Schränke und Regale montieren
Steckdosen und Schalter auf gleicher Höhe anordnen
Bodenaufbauten und Estrichhöhen kontrollieren
Fundamente, Randsteine und Terrassen ausrichten
Pfosten, Zäune und Unterkonstruktionen positionieren
Rechte Winkel und Raumachsen übertragen
Einsatz im Innenbereich
Trockenbau und Innenausbau
Die umlaufenden Laserlinien ermöglichen das gleichzeitige Markieren von Boden, Wänden und Decke. Dadurch können beispielsweise Metallständerwände, Deckenprofile oder Installationsachsen präzise ausgerichtet werden.
Fliesen und Bodenbeläge
Horizontale und vertikale Bezugslinien erleichtern das Ausrichten von Fliesen, Sockeln, Wandpaneelen und Bodenaufbauten.
Küchen- und Möbelmontage
Hängeschränke, Arbeitsplatten, Regale und weitere Einbauten können über längere Wandflächen hinweg auf einer einheitlichen Höhe montiert werden.
Deckenarbeiten
Die horizontale 360°-Linie eignet sich besonders zum Einmessen abgehängter Decken, Deckenprofile und Beleuchtungssysteme.
Einsatz im Außenbereich
Terrassen und Fundamente
In Verbindung mit dem LR-7-Empfänger können Höhenpunkte übertragen und Unterkonstruktionen, Fundamente oder Terrassenflächen nivelliert werden.
Garten- und Landschaftsbau
Geeignet zum Ausrichten von Randsteinen, Mauern, Pfosten und Gefällen, soweit die erforderliche Genauigkeit und die örtlichen Bedingungen dies zulassen.
Arbeiten bei hellem Tageslicht

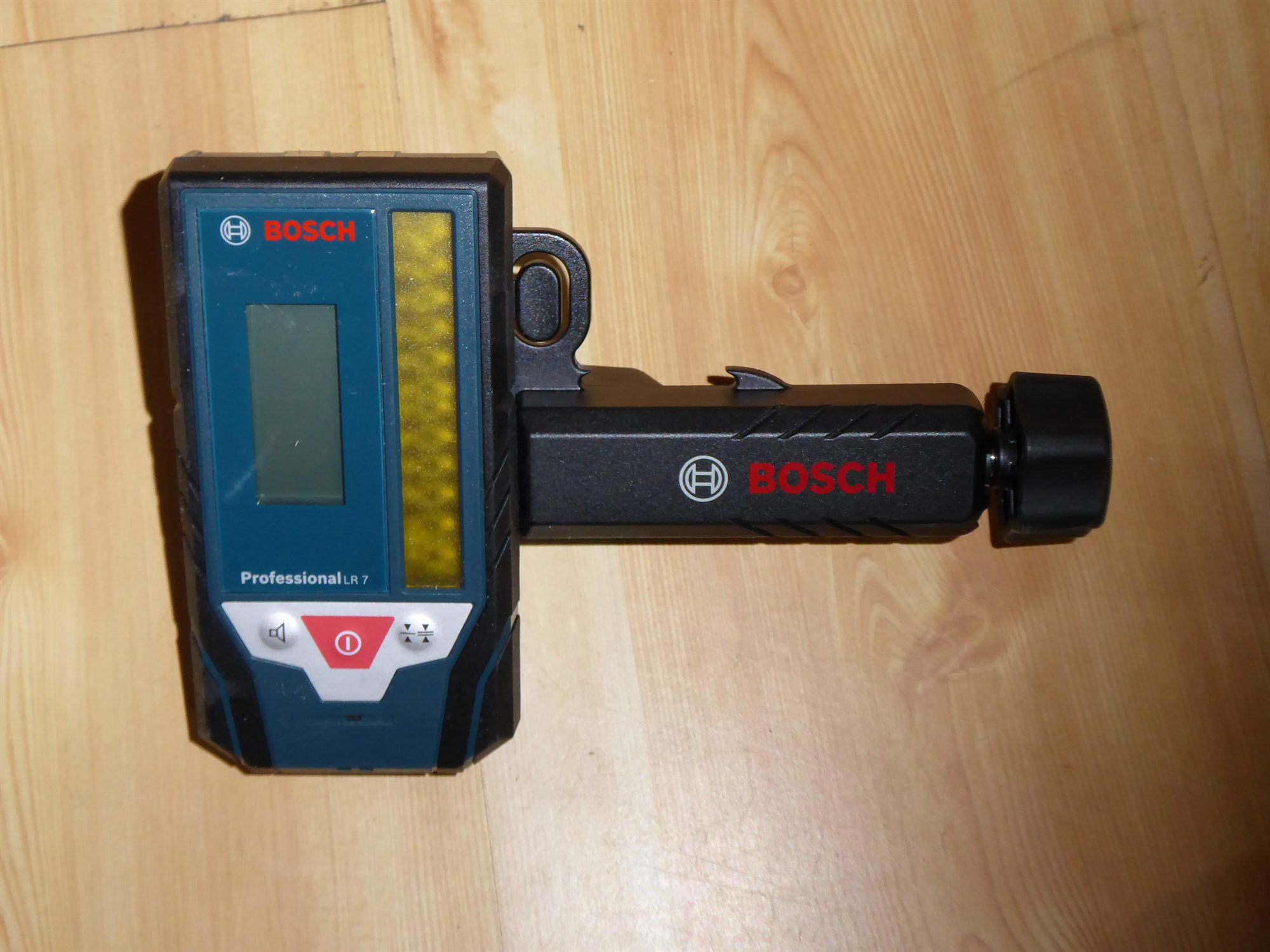

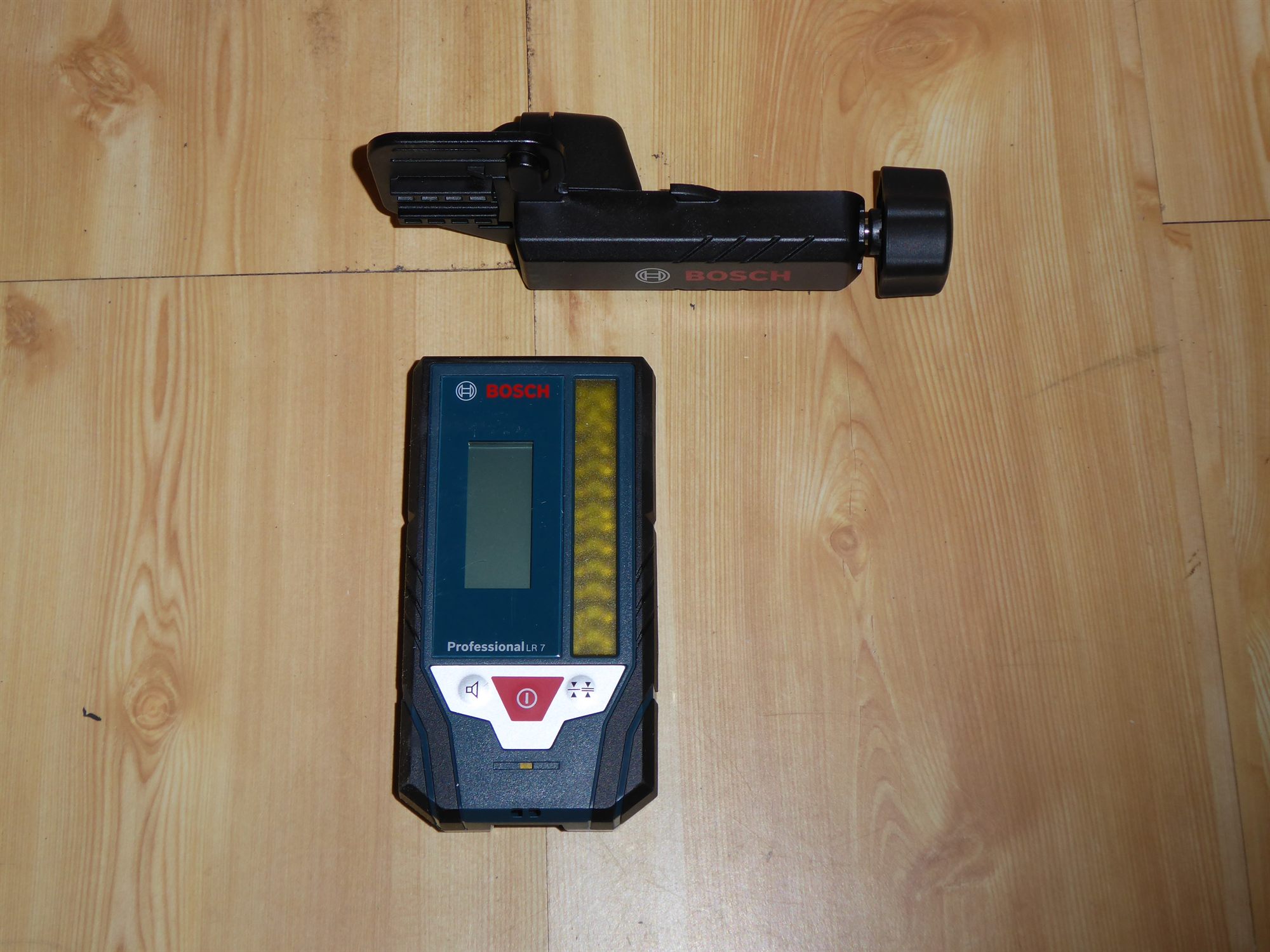

Laserlinien sind im Freien häufig mit bloßem Auge kaum sichtbar. Der LR 7 erkennt die Laserebene über einen 8 cm langen Empfangsbereich und zeigt die Position über Display, LEDs und Tonsignal an.

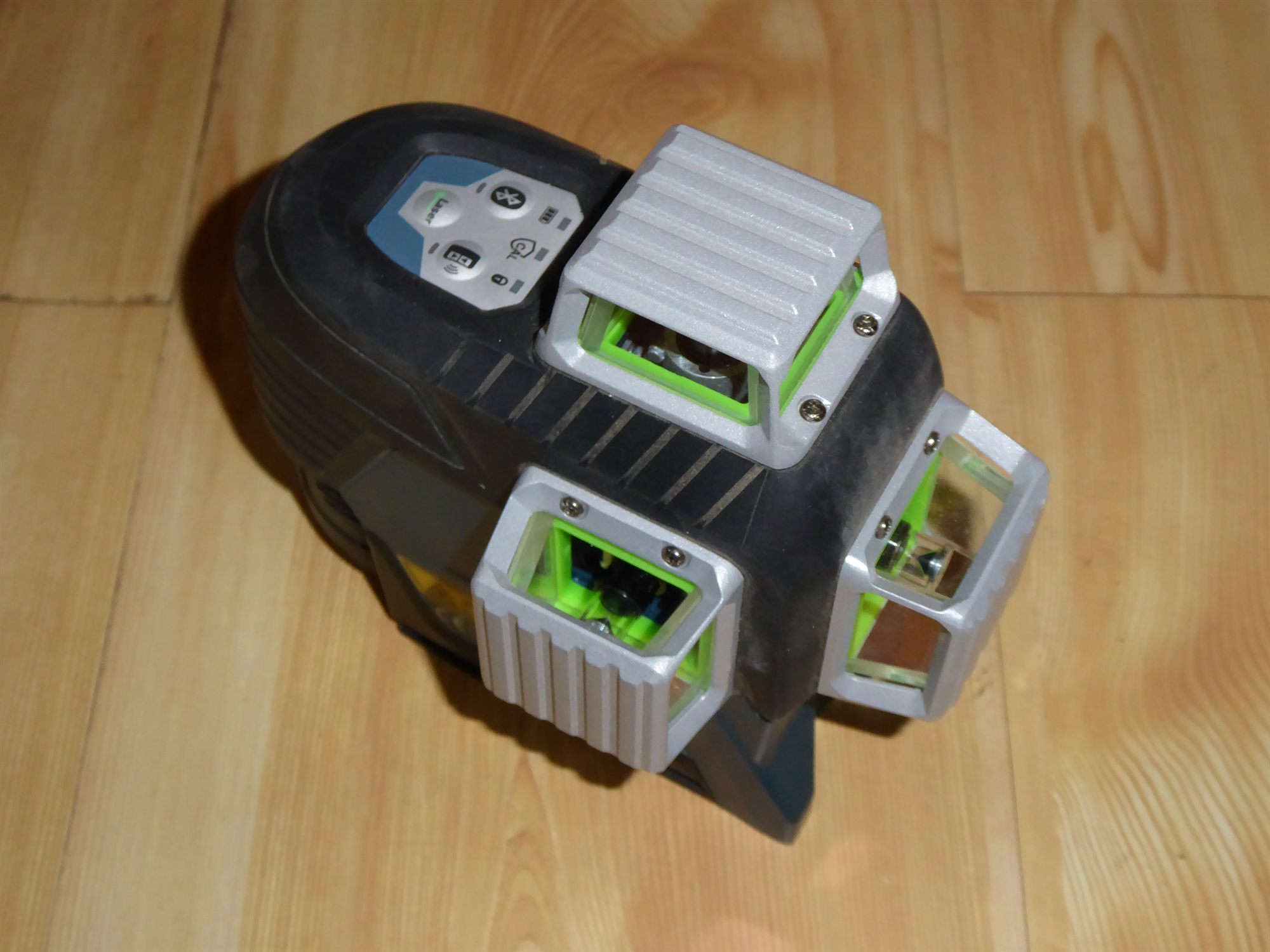

Drei 360°-Laserlinien
Der Laser projiziert:
eine umlaufende horizontale Linie
zwei umlaufende vertikale Linien
zwei vertikale Ebenen im rechten Winkel zueinander
Damit können Höhen, Fluchten und rechte Winkel gleichzeitig eingerichtet werden.
Technische Möglichkeiten
Der GLL 3-80 CG arbeitet mit gut sichtbaren grünen Laserlinien. Bosch gibt für diese Modellreihe eine Nivelliergenauigkeit von ± 0,3 mm/m, einen Selbstnivellierbereich von ± 4° und einen Arbeitsbereich von bis zu 30 m ohne Empfänger an. Mit geeignetem Empfänger sind größere Reichweiten möglich; die konkrete Reichweite des vorhandenen Sets bitte anhand der Gerätevariante prüfen.
Vorteile
Drei umlaufende 360°-Laserlinien
Horizontales und vertikales Ausrichten gleichzeitig
Grüne Laserlinien für gute Sichtbarkeit
Selbstnivellierende Funktion
Geeignet für Innen- und Außenarbeiten
LR-7-Empfänger für helle Umgebungen
Optische und akustische Anzeige am Empfänger

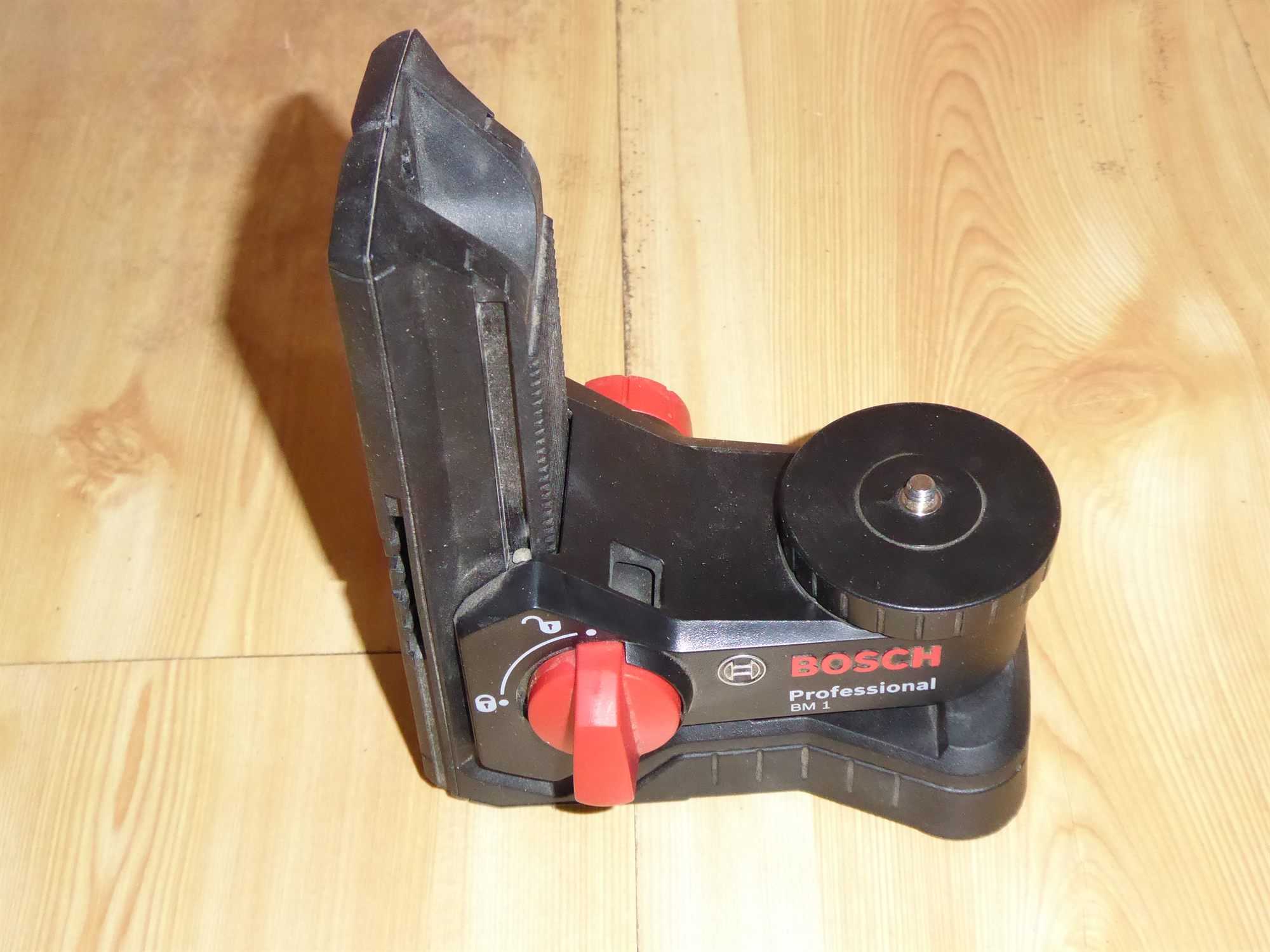

Stativanschluss für flexible Positionierung
Präzise Höhenübertragung über größere Flächen
Anwendung mit dem LR-7-Empfänger
Laser standsicher aufstellen und einschalten.
Gerät innerhalb des Selbstnivellierbereichs ausrichten lassen.
Für Außenarbeiten den Empfängermodus aktivieren.

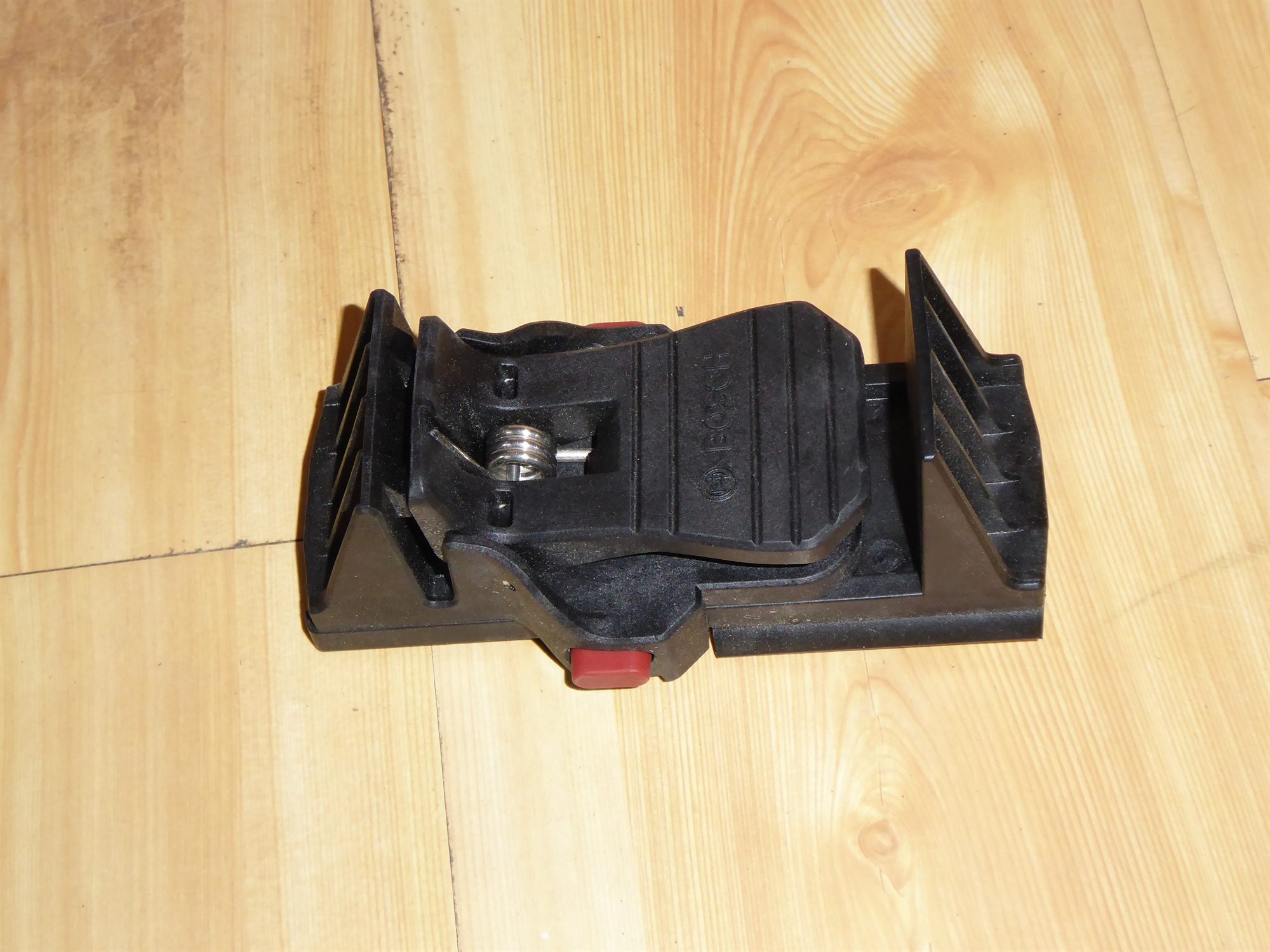

LR 7 an einer Messlatte oder einem geeigneten Halter befestigen.
Empfänger langsam nach oben oder unten bewegen.
Anzeige und Tonsignal zeigen an, wann die Laserebene erreicht ist.
Höhe markieren oder auf weitere Punkte übertragen.
Hinweise und Grenzen
Der Laser ersetzt keine fachgerechte Vermessung durch einen Vermessungsingenieur.
Für Grundstücksgrenzen oder amtliche Höhenmessungen ist das Gerät nicht vorgesehen.
Im Außenbereich sollte der LR-7-Empfänger verwendet werden, da die Linie bei Tageslicht kaum sichtbar sein kann.
Direkten Blick in den Laserstrahl vermeiden.
Messgenauigkeit vor wichtigen Arbeiten durch eine Kontrollmessung prüfen.
Erschütterungen, unsicherer Stand und starke Temperaturschwankungen können das Ergebnis beeinflussen.
Der Laser muss innerhalb seines Selbstnivellierbereichs stehen.
Das Gerät ist gegen Staub und Spritzwasser geschützt, darf aber nicht dauerhaft Regen oder Nässe ausgesetzt werden. Der LR 7 ist laut Bosch ebenfalls nach IP54 geschützt.
Für Gefällearbeiten muss geprüft werden, ob die gewünschte Neigung mit der vorhandenen Gerätefunktion umgesetzt werden kann.
