Beschreibung

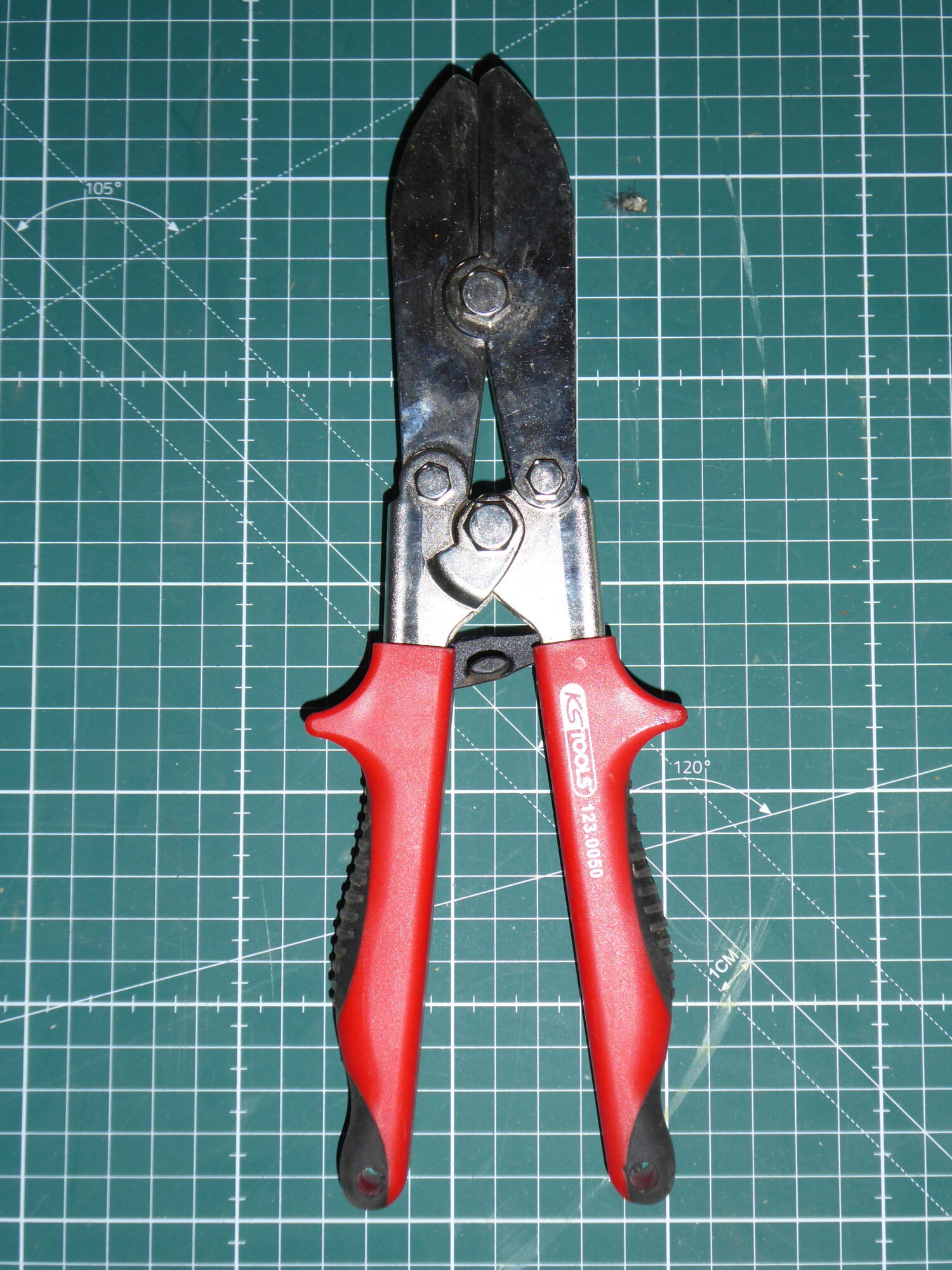

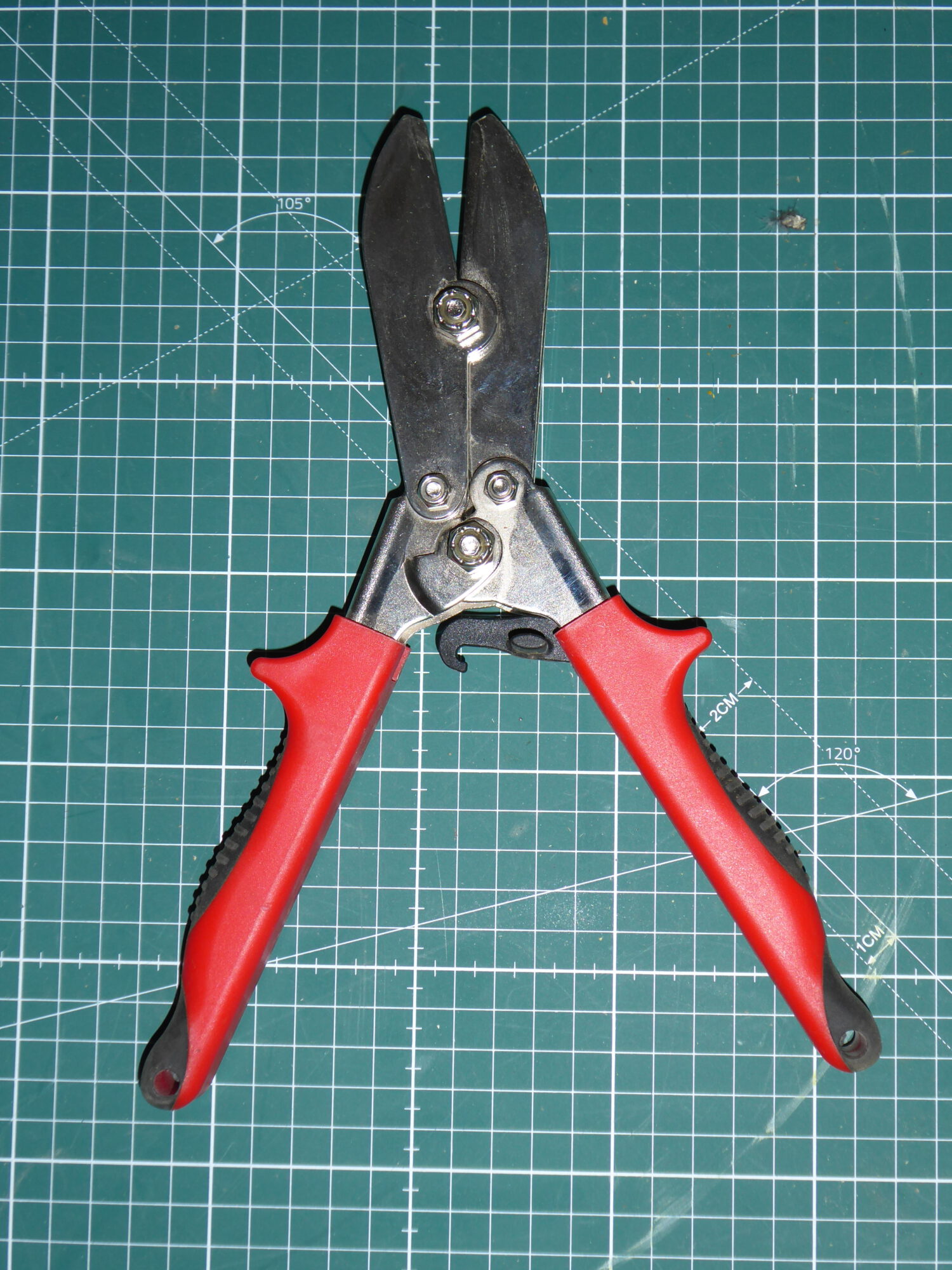

Die KS Tools Rohr-Einziehzange 123.0050 ist ein spezielles Handwerkzeug zum Verkleinern beziehungsweise Einziehen der Enden von dünnwandigen Blechrohren. Sie wird vor allem bei Regenfallrohren, Dachentwässerungen, Lüftungsrohren und vergleichbaren Rohrsystemen eingesetzt.

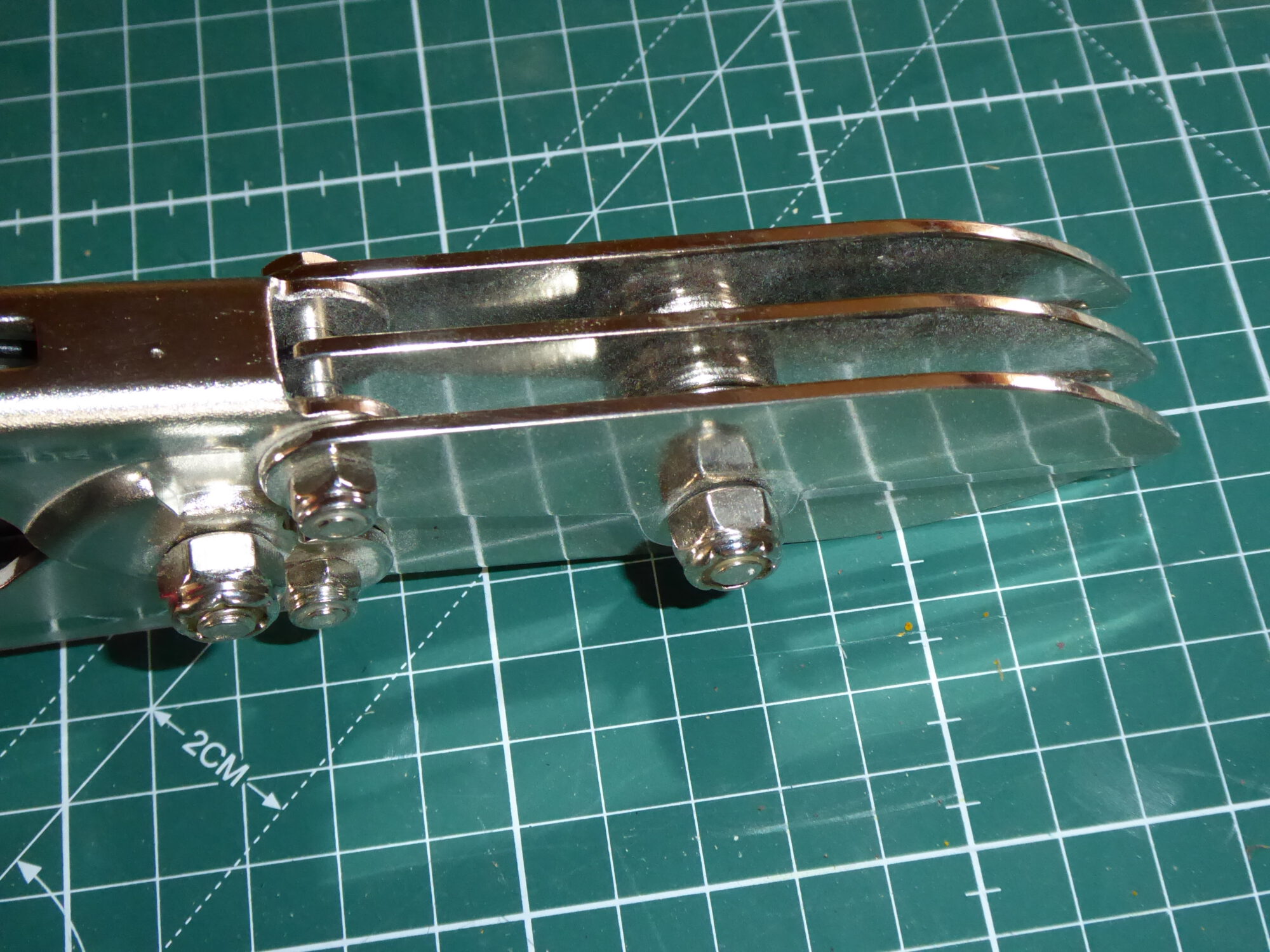

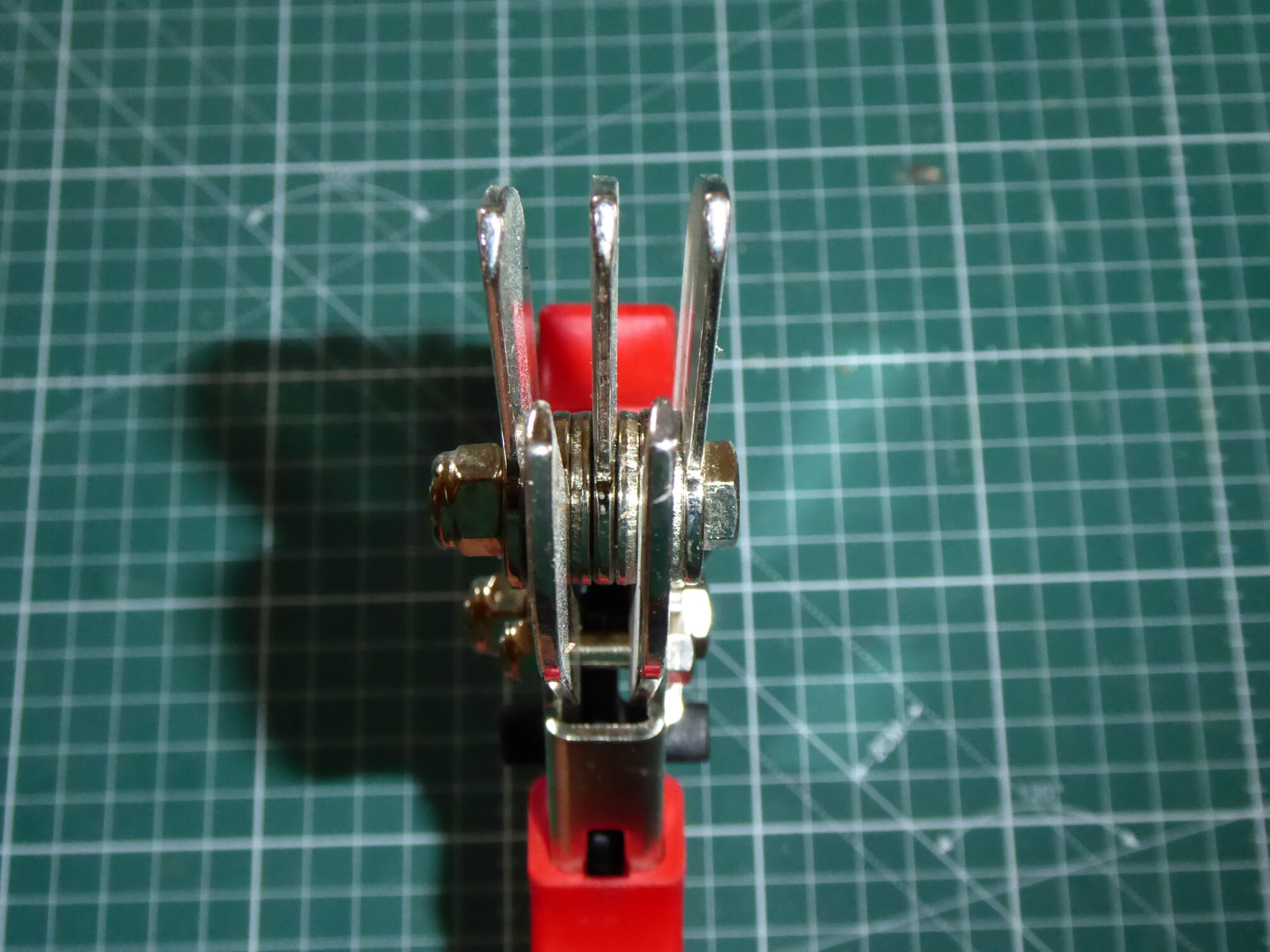

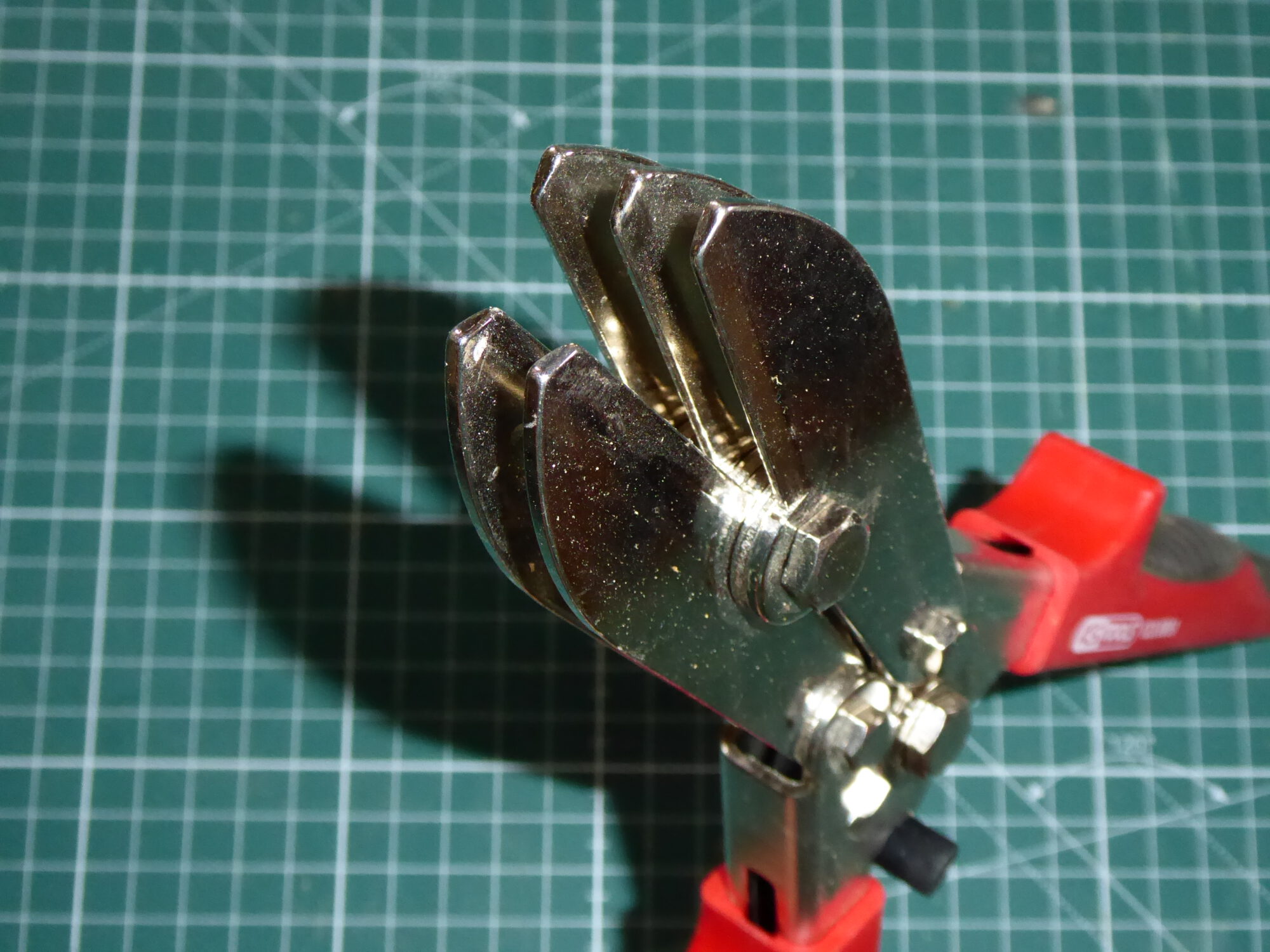

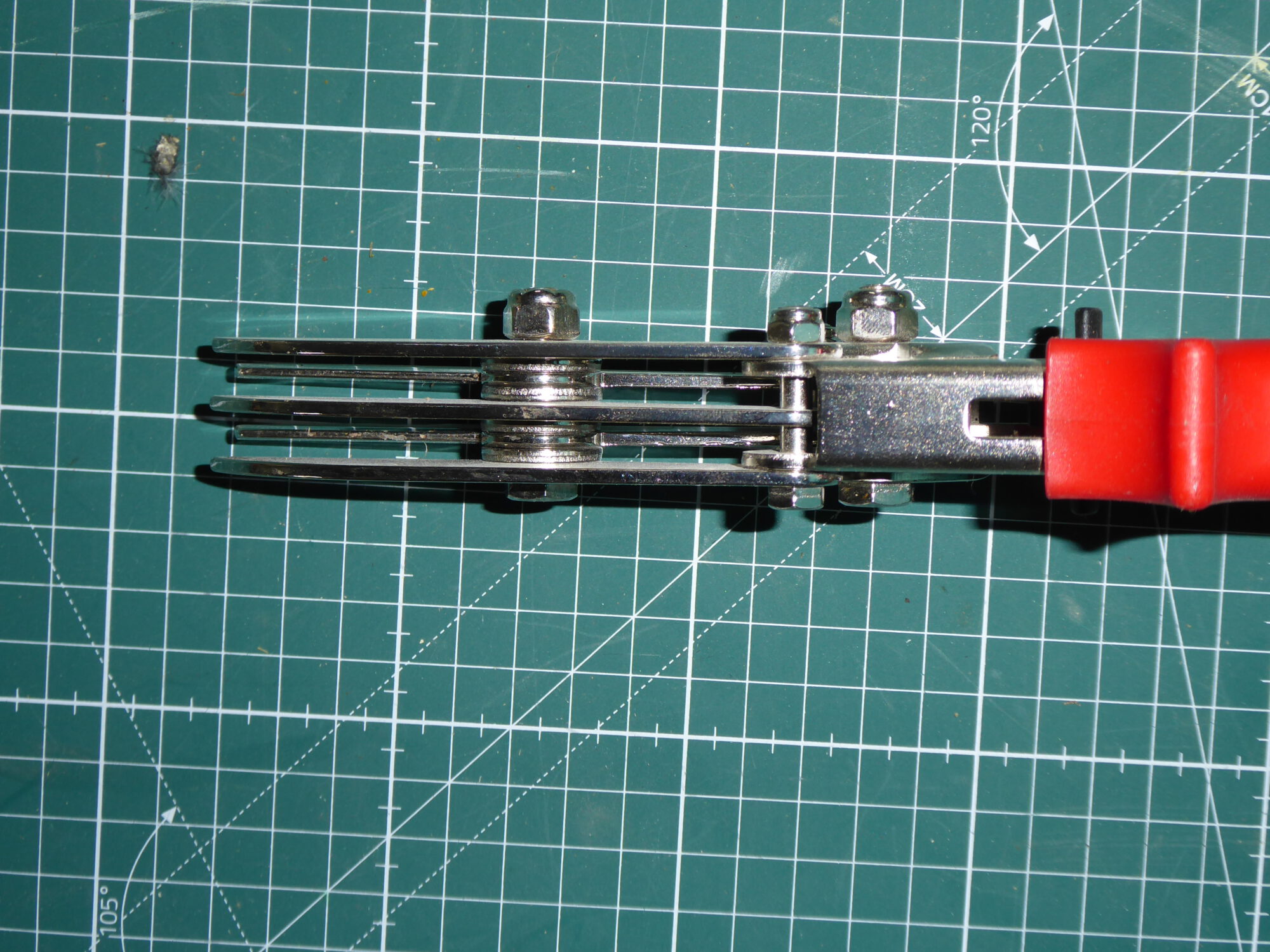

Das Werkzeug besitzt mehrere versetzt angeordnete Pressbacken. Beim Zusammendrücken der Griffe formen diese Backen schmale Einzüge in das Rohrende. Dadurch wird der äußere Umfang des Rohres abschnittsweise reduziert. Das bearbeitete Rohrende kann anschließend leichter in ein weiteres Rohrstück, einen Rohrbogen oder einen Formverbinder eingeschoben werden.
Die Zange schneidet das Rohr nicht ab und stellt auch keine durchgehend runde Verjüngung her. Stattdessen entstehen mehrere längliche, gleichmäßig verteilte Einzüge. Für eine saubere Verbindung wird die Zange mehrfach rund um das Rohr angesetzt.
Typische Einsatzbereiche
- Einziehen von Regenfallrohren
- Verbinden von Dachrinnen-Fallrohren
- Anpassen von Blechrohren ohne separate Verbindungsmuffe
- Herstellen überlappender Rohrverbindungen
- Montage von Rohrbögen und Abzweigungen
- Anpassen dünnwandiger Lüftungsrohre
- Spengler-, Klempner- und Dachdeckerarbeiten
- Reparaturen an bestehenden Fallrohrsystemen
Funktionsweise
Das einzuziehende Rohrende wird zwischen die Pressbacken der Zange geschoben. Durch das Zusammendrücken der Griffe werden mehrere schmale Vertiefungen gleichzeitig in das Blech gedrückt. Nach jedem Pressvorgang wird die Zange ein Stück um den Rohrumfang versetzt.
Durch die wiederholte Bearbeitung entsteht ein gleichmäßig eingezogenes Rohrende. Dieses kann anschließend in das nicht bearbeitete Ende des nächsten Rohres eingeschoben werden. Die Einstecktiefe und die Anzahl der Einzüge hängen vom Rohrdurchmesser, der Blechstärke und der gewünschten Verbindung ab.
Anwendung bei Regenfallrohren
Bei Regenfallrohren muss das obere Rohrstück grundsätzlich in das darunterliegende Rohrstück hineinragen. Dadurch kann das Regenwasser innerhalb des Rohrsystems nach unten ablaufen, ohne an der Verbindung nach außen zu treten.
Ist an einem zugeschnittenen Rohrstück keine werkseitige Einziehung vorhanden, kann das Rohrende mit der Einziehzange entsprechend vorbereitet werden. Das eingezogene Ende wird anschließend von oben in das nächste Rohrstück eingesetzt.
Schrittweise Anwendung
- Rohr rechtwinklig auf die benötigte Länge zuschneiden.
- Scharfe Grate an der Schnittkante sorgfältig entfernen.
- Gewünschte Einstecktiefe am Rohr markieren.
- Rohrende bis zur vorgesehenen Tiefe in die Zange einsetzen.
- Griffe vollständig und gleichmäßig zusammendrücken.
- Zange öffnen und wenige Zentimeter am Rohrumfang versetzen.
- Vorgang gleichmäßig rund um das Rohr wiederholen.
- Rohrende probeweise in das Gegenstück einsetzen.
- Bei Bedarf weitere Einzüge zwischen den vorhandenen Pressstellen herstellen.
- Rohrverbindung anschließend fachgerecht befestigen und abdichten.
Geeignete Materialien
- Zinkblech
- Verzinktes Stahlblech
- Aluminiumblech
- Kupferblech
- Dünnwandige Metallrohre
- Regenfallrohre
- Dünnwandige Lüftungs- und Wickelfalzrohre, soweit Abmessung und Material geeignet sind
Nicht geeignete Materialien
- Kunststoffrohre
- Gussrohre
- Dickwandige Stahlrohre
- Massive Metallprofile
- Gehärtete Werkstoffe
- Rohre mit starkem Falz im Bearbeitungsbereich
- Beschädigte oder stark korrodierte Rohrenden
Vorteile
- Ermöglicht Rohrverbindungen ohne separate Muffe
- Mehrere Einzüge pro Pressvorgang
- Kontrollierte Reduzierung des Rohrumfangs
- Keine Strom- oder Akkuversorgung erforderlich
- Geeignet für Baustelle, Werkstatt und Reparaturarbeiten
- Gerade Ausführung für gut zugängliche Rohrenden
- Robuste Hebelmechanik
- Sauberere Ergebnisse als improvisiertes Verformen mit einer Zange
Hinweise zur Verbindung
Die Zange stellt lediglich das eingezogene Rohrende her. Sie ersetzt nicht die fachgerechte Befestigung der Rohrverbindung. Abhängig vom Rohrsystem können zusätzliche Nieten, Schrauben, Rohrschellen oder geeignete Dichtmittel erforderlich sein.
Die Einzüge sollten möglichst gleichmäßig über den gesamten Rohrumfang verteilt werden. Werden sie nur auf einer Seite hergestellt, kann sich das Rohr verformen oder schräg in das Gegenstück einschieben.
Das Rohr darf nicht übermäßig stark eingezogen werden. Eine zu starke Verformung kann Undichtigkeiten verursachen und die Stabilität des Rohrendes reduzieren.
Hinweise zur Fließrichtung
Bei Regenfallrohren muss die Steckrichtung so gewählt werden, dass Wasser nicht gegen die offene Kante der Verbindung läuft. Das obere Rohrstück wird daher mit seinem eingezogenen Ende in das darunterliegende Rohrstück gesteckt.
Eine umgekehrt ausgeführte Verbindung kann dazu führen, dass Wasser an der Stoßstelle austritt oder Schmutz an der Rohrkante hängen bleibt.
Sicherheitshinweise
- Beim Bearbeiten von Blech schnittfeste Arbeitshandschuhe tragen.
- Scharfe Rohrkanten vor der Bearbeitung entgraten.
- Finger nicht zwischen die Pressbacken bringen.
- Rohr sicher festhalten und nicht gegen den Körper abstützen.
- Bei splitternden oder beschichteten Materialien eine Schutzbrille tragen.
- Das Werkzeug nicht mit Rohrverlängerungen oder Hammerschlägen überlasten.
- Keine Werkstoffe bearbeiten, die sich nur mit extremer Kraft verformen lassen.
- Beschädigte, verbogene oder lockere Gelenke nicht weiterverwenden.
Grenzen des Werkzeugs
Die Rohr-Einziehzange eignet sich nur für verformbare, dünnwandige Bleche. Die tatsächliche Eignung hängt von Rohrdurchmesser, Material, Blechstärke und Bauform des Rohres ab.
Das Werkzeug erzeugt keine kalibrierte oder vollständig zylindrische Reduzierung. Für präzise industrielle Rohrverbindungen, druckführende Leitungen oder Abgasleitungen mit besonderen Zulassungsanforderungen sind die dafür vorgesehenen Rohrbearbeitungsmaschinen und Verbindungssysteme zu verwenden.
Die Zange ist außerdem nicht zum Crimpen elektrischer Kontakte, zum Schneiden von Blech oder zum Aufweiten von Rohren vorgesehen.
Pflege und Rückgabe
Nach der Benutzung sind Metallspäne, Schmutz und Feuchtigkeit von den Pressbacken und Gelenken zu entfernen. Die beweglichen Gelenke können bei Bedarf sparsam mit geeignetem Werkzeugöl geschmiert werden.
Das Werkzeug ist sauber und trocken zurückzugeben. Verformungen, beschädigte Pressbacken oder ungewöhnlich großes Gelenkspiel sind bei der Rückgabe mitzuteilen.
