Geberit Mapress Rohrschneider und Rohrentgrater für 12–35 mm

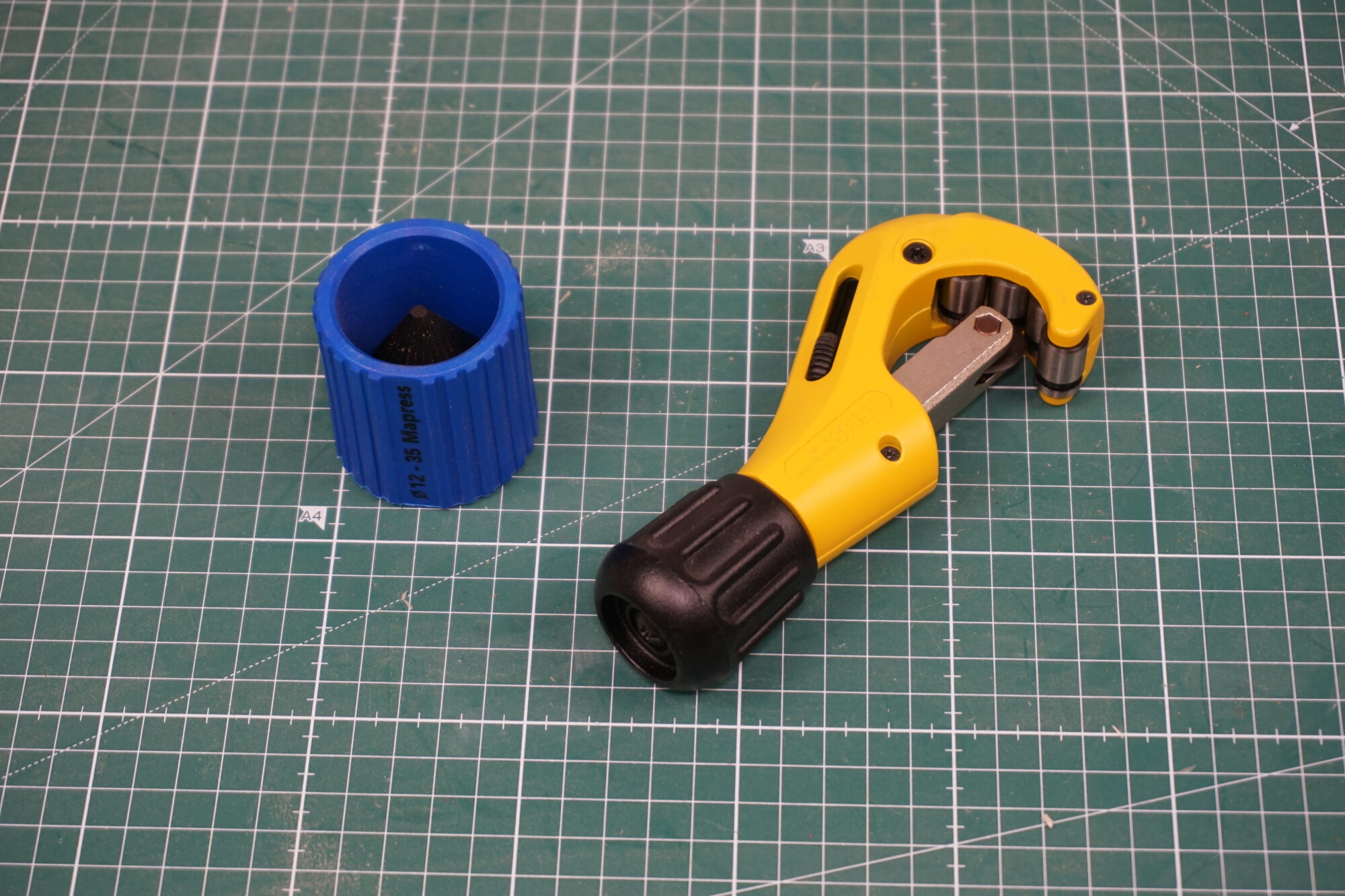

Das Geberit Mapress Rohrbearbeitungs-Set besteht aus einem handbetätigten Rohrschneider und einem Rohrentgrater. Mit dem Rohrschneider werden geeignete Rohre sauber und möglichst rechtwinklig abgelängt. Anschließend werden mit dem Rohrentgrater scharfe Kanten und Grate an der Innen- und Außenseite des Rohrendes entfernt.
Die sorgfältige Vorbereitung des Rohrendes ist ein wichtiger Arbeitsschritt vor der Montage eines Pressfittings. Ein sauberer Schnitt und ein gratfreies Rohrende erleichtern das Einschieben des Rohres und reduzieren das Risiko, dass Dichtelemente im Fitting beschädigt werden.
Beide Werkzeuge sind für Rohrdurchmesser von 12 bis 35 mm vorgesehen.

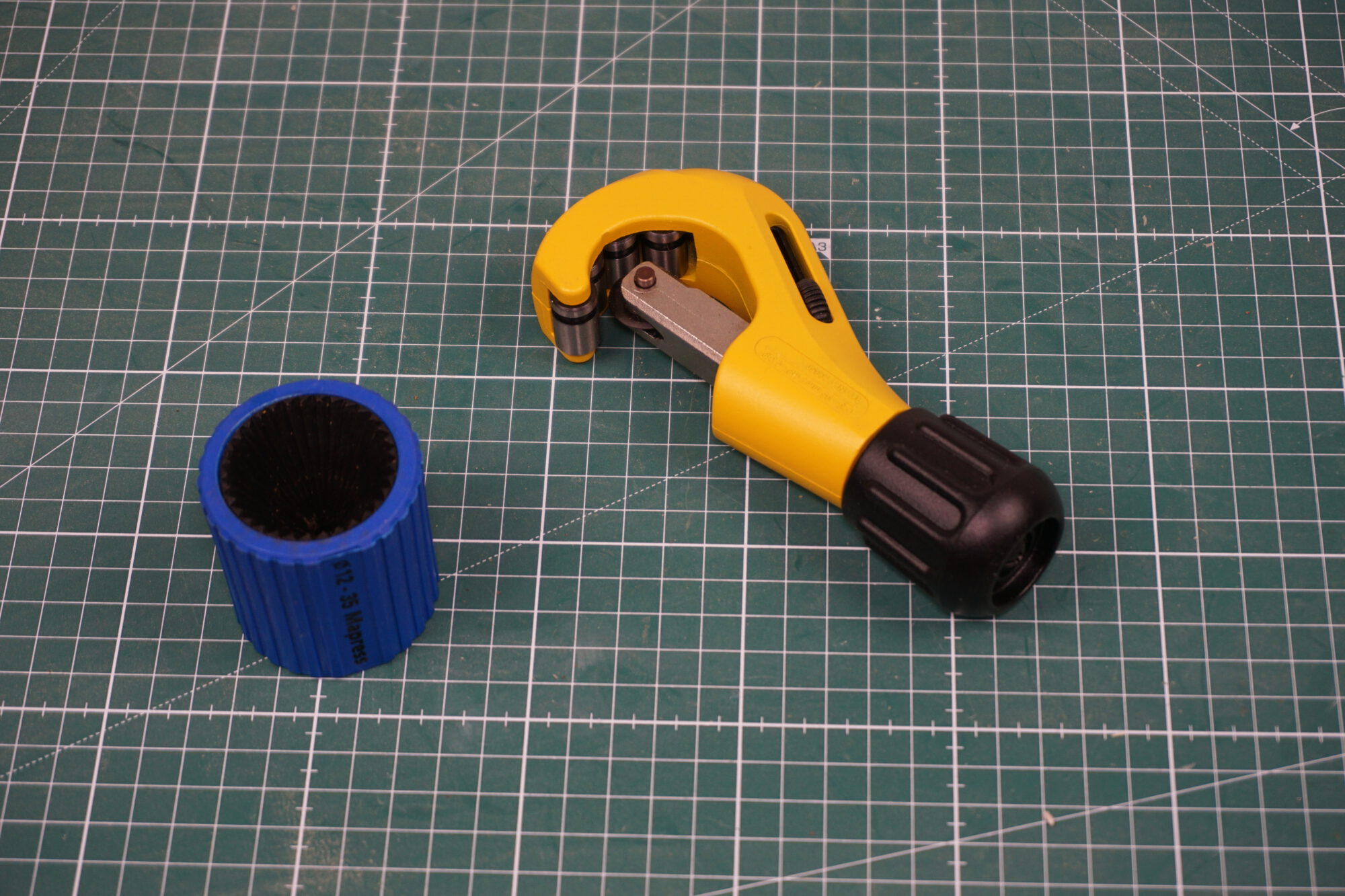

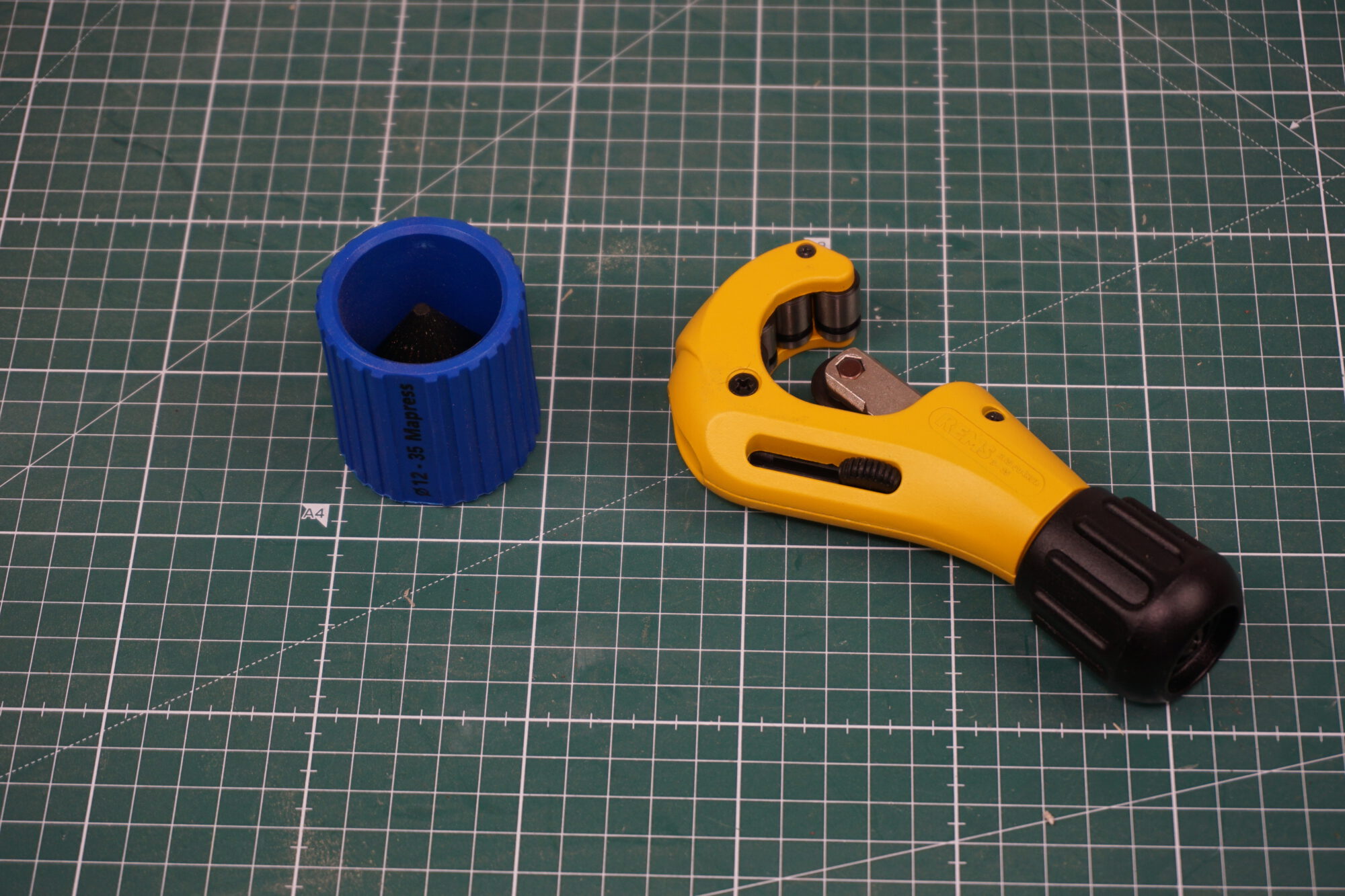

Enthaltene Werkzeuge
- Geberit Mapress Rohrschneider R 35S für 12 bis 35 mm

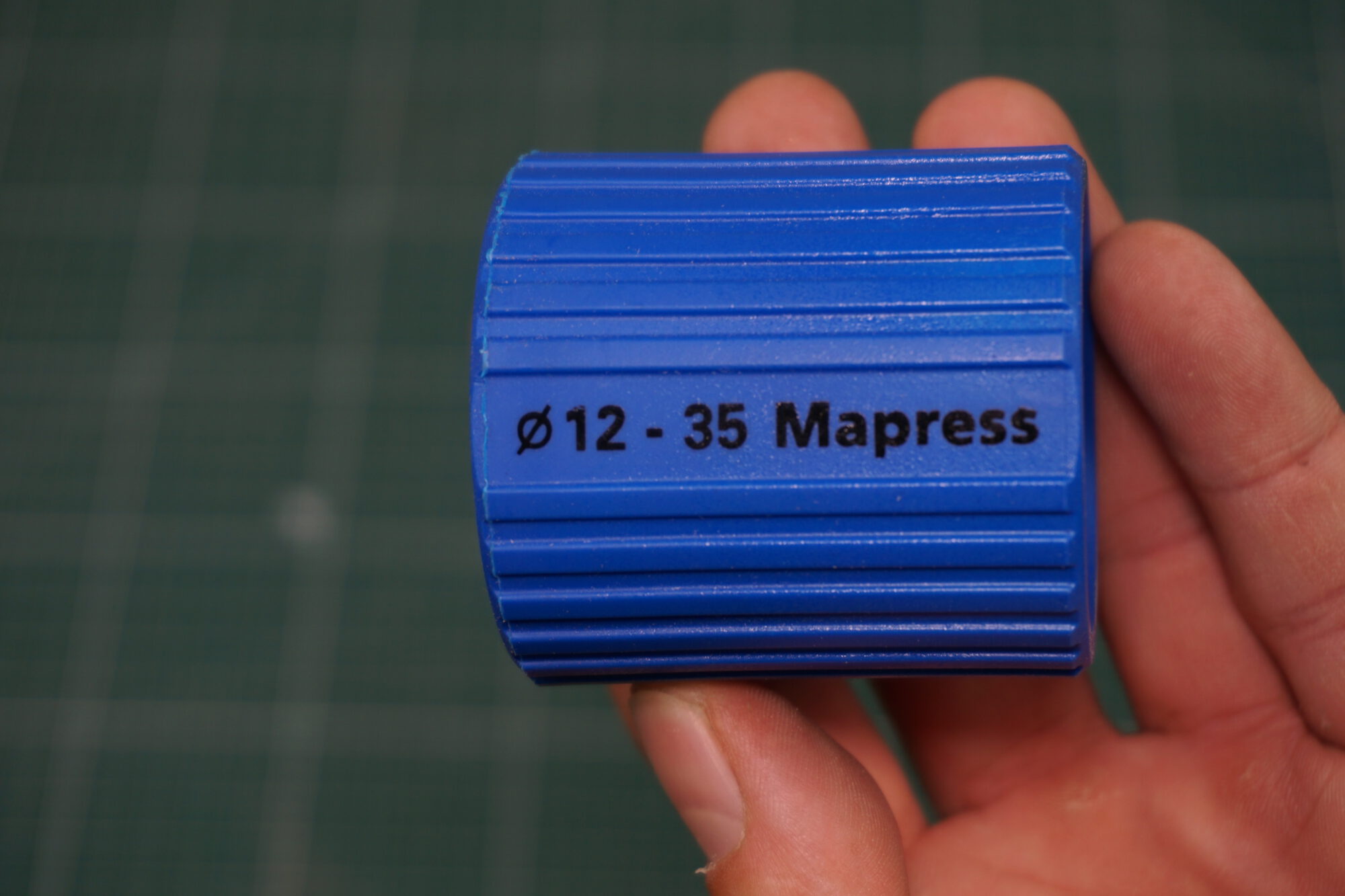

- Geberit Mapress Rohrentgrater für 12 bis 35 mm
Typische Einsatzbereiche
- Mapress-Systemrohre rechtwinklig ablängen
- Rohrstücke für Pressverbindungen vorbereiten
- Heizungs- und Sanitärleitungen anpassen
- Rohrleitungen bei Umbauten und Reparaturen kürzen
- Innen- und Außengrate nach dem Schneiden entfernen
- Scharfe Rohrkanten vor dem Einsetzen eines Fittings glätten
- Beschädigungen an Dichtungen durch scharfkantige Rohrenden vermeiden
- Rohrenden für das Markieren der Einstecktiefe vorbereiten
Rohrschneider R 35S

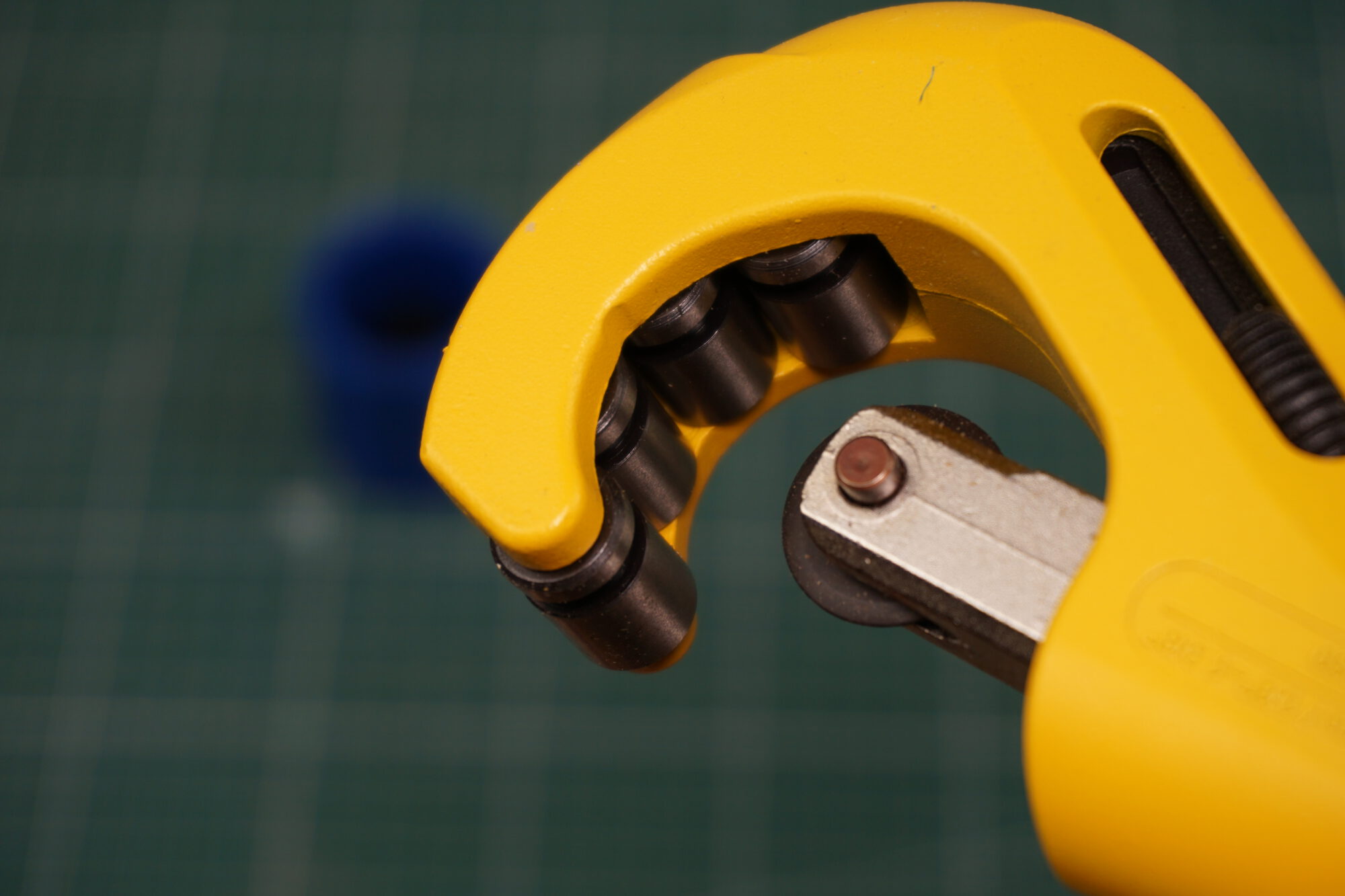

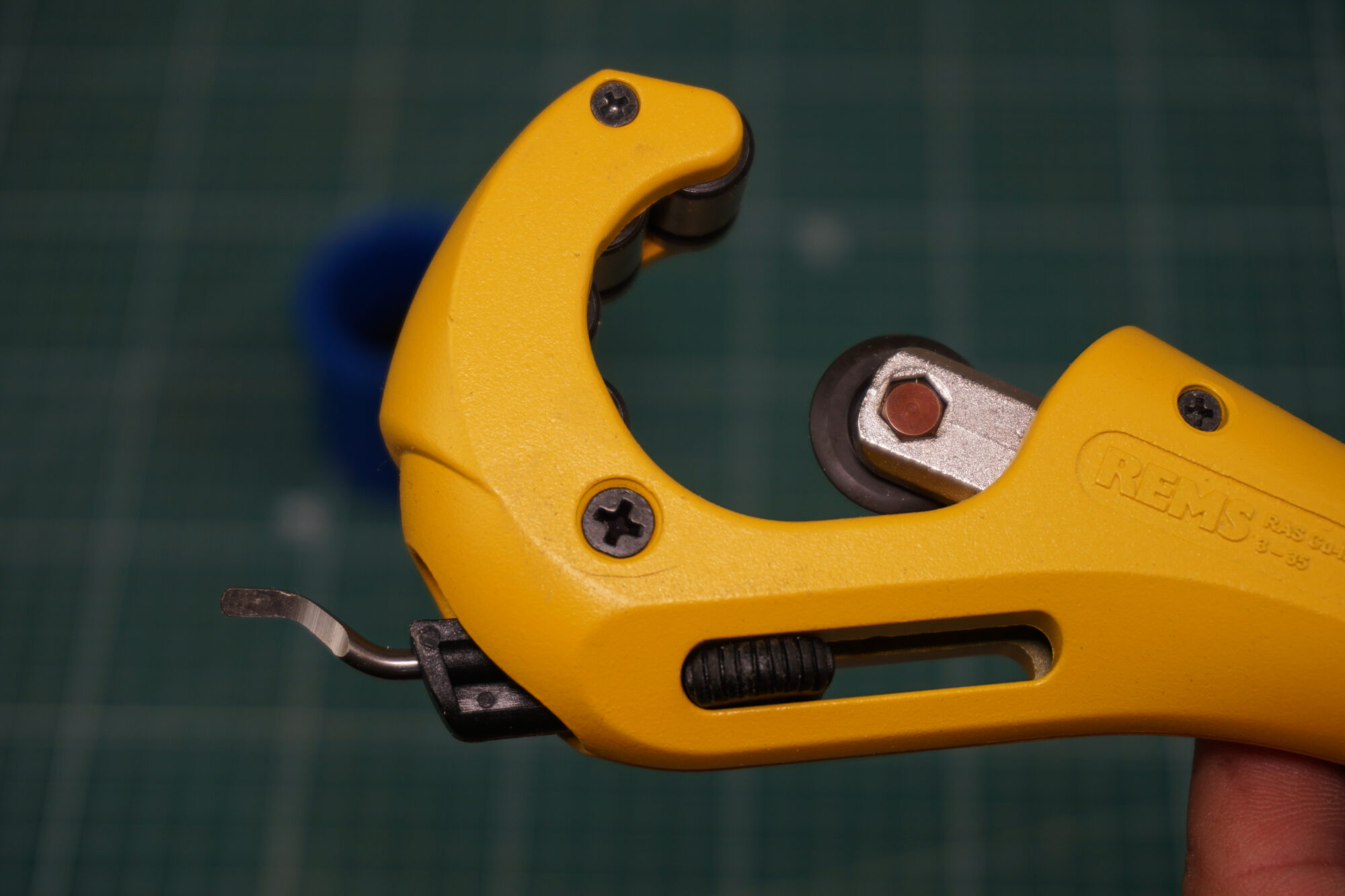

Der Rohrschneider wird um das Rohr gelegt und über den schwarzen Drehgriff schrittweise zugestellt. Beim Drehen des Werkzeugs läuft das Rohr über mehrere Führungsrollen, während das Schneidrad kontrolliert in die Rohrwand eindringt.
Der Vorschub darf nur in kleinen Schritten erfolgen. Wird das Schneidrad zu stark zugestellt, kann sich das Rohr verformen, der Schnitt schräg verlaufen oder das Schneidrad beschädigt werden.
Das Werkzeug ist für Außendurchmesser von 12 bis 35 mm ausgelegt. Das Rohr muss vollständig zwischen Schneidrad und Führungsrollen liegen.
Rohrentgrater

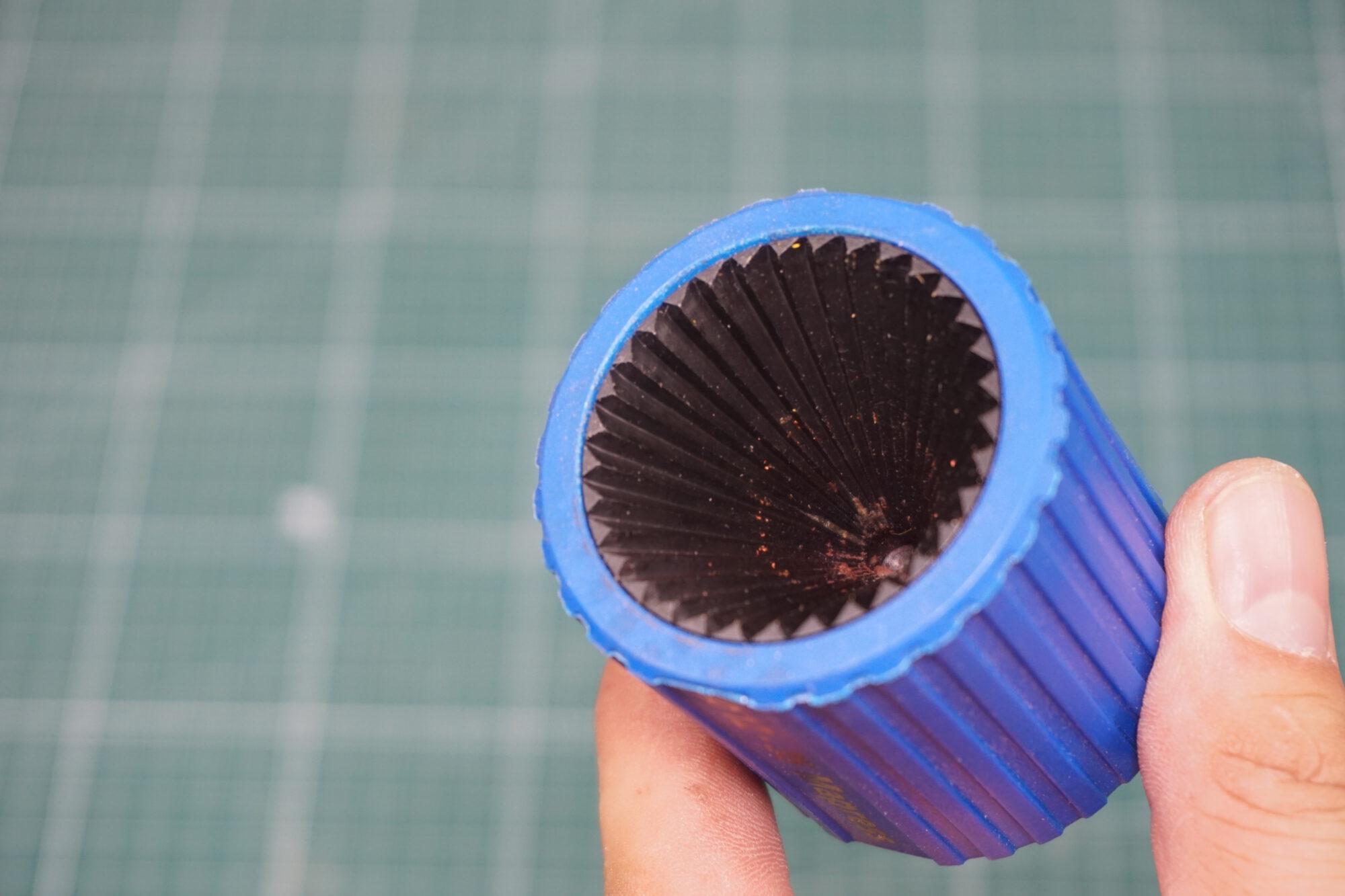

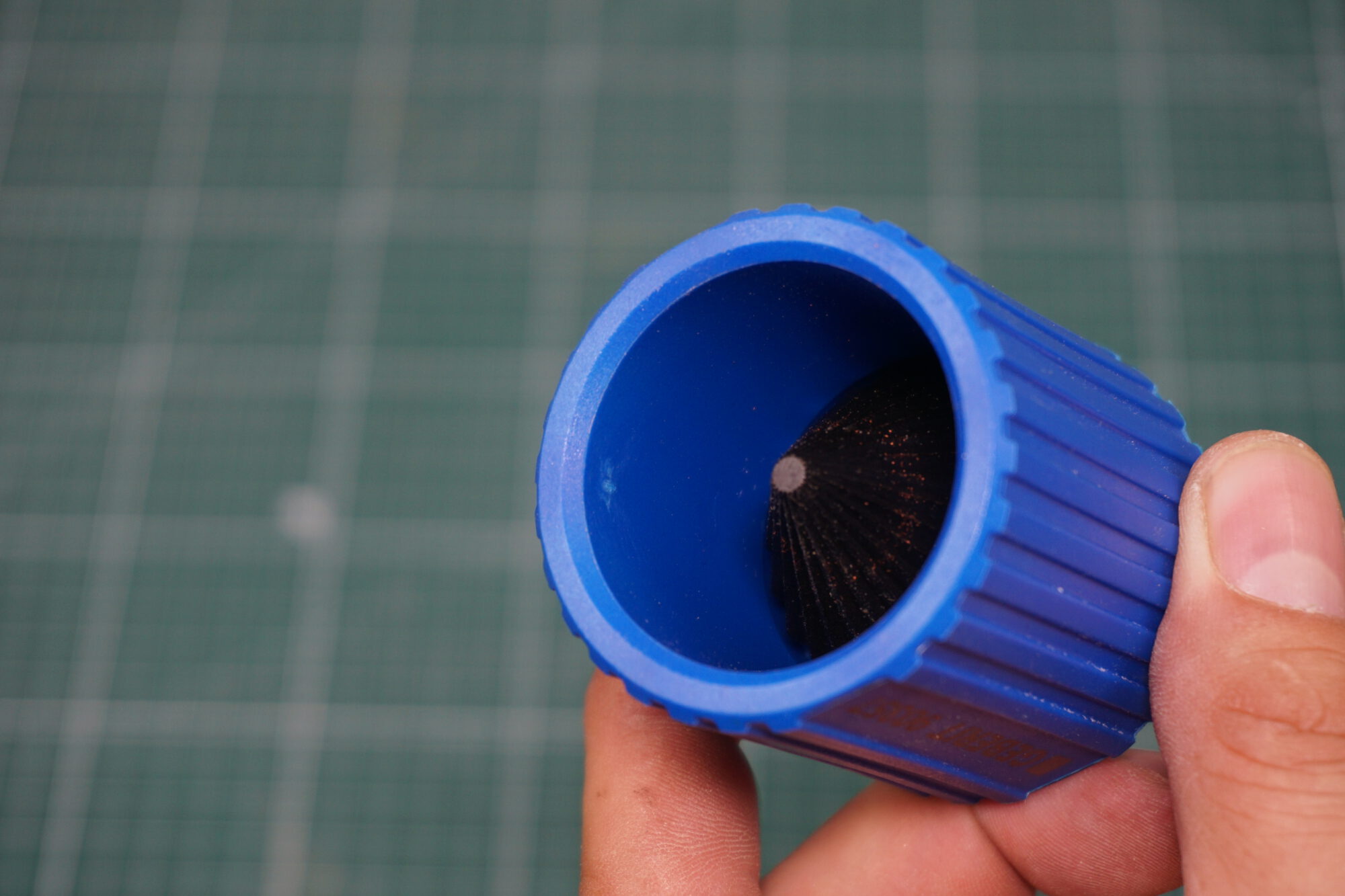

Der blaue Rohrentgrater wird nach dem Ablängen auf das Rohrende aufgesetzt und mehrfach gedreht. Die innenliegenden Schneiden bearbeiten gleichzeitig die Innen- und Außenkante des Rohres.
Das Rohrende soll danach frei von scharfen Kanten, losen Spänen und deutlich hervorstehenden Graten sein. Die Bearbeitung darf das Rohr jedoch nicht übermäßig anschrägen oder ausdünnen.
Warum das Entgraten wichtig ist
Beim Schneiden eines Metallrohres können an der Innen- und Außenkante Grate entstehen. Diese können beim Einschieben des Rohres die Dichtung eines Pressfittings verschieben, einschneiden oder anderweitig beschädigen.
Ein Innenrand kann außerdem den freien Rohrquerschnitt beeinträchtigen oder Ablagerungen begünstigen. Deshalb muss das Rohrende nach jedem Schnitt kontrolliert und entsprechend den Vorgaben des jeweiligen Rohrsystems bearbeitet werden.
Geeignete Rohrsysteme und Materialien
Der Rohrschneider ist ausdrücklich zum Ablängen von Geberit-Mapress-Systemrohren vorgesehen. Welches konkrete Rohrmaterial mit dem vorhandenen Schneidrad bearbeitet werden darf, richtet sich nach der Ausführung des Schneidrads und den Vorgaben von Geberit.
Der Rohrentgrater ist zur Innen- und Außenbearbeitung geeigneter Mapress-Systemrohre vorgesehen. Vor der Verwendung an anderen Rohrarten muss die Materialeignung eindeutig geprüft werden.
Das Werkzeug darf nicht allein deshalb an einem Rohr eingesetzt werden, weil dessen Durchmesser zwischen 12 und 35 mm liegt.
Rohr rechtwinklig markieren
Vor dem Schneiden wird das erforderliche Maß ermittelt und die Schnittstelle rund um das Rohr markiert. Dabei müssen Einstecktiefe des Fittings und die tatsächliche Rohrlänge berücksichtigt werden.
Eine einzelne Markierung auf nur einer Rohrseite reicht zur Kontrolle eines geraden Schnittes häufig nicht aus. Eine umlaufende Markierung erleichtert das rechtwinklige Ansetzen.
Rohrschneider ansetzen
Der schwarze Drehgriff wird geöffnet, bis das Rohr zwischen Schneidrad und Führungsrollen eingelegt werden kann. Das Schneidrad wird anschließend exakt auf der Markierung positioniert.
Der Rohrschneider muss gerade und rechtwinklig zur Rohrachse sitzen. Ein schräger Ansatz führt zu einem spiralförmigen oder versetzten Schnitt.
Rohr schneiden
Der Drehgriff wird zunächst nur so weit zugestellt, dass das Schneidrad sicher anliegt. Danach wird der Rohrschneider vollständig um das Rohr gedreht.
Nach jeder vollständigen Umdrehung wird der Vorschub geringfügig erhöht. Dieser Vorgang wird wiederholt, bis das Rohr vollständig getrennt ist.
Der Rohrschneider darf währenddessen nicht seitlich verkantet oder als Hebel verwendet werden.
Rohr entgraten
Nach dem Trennen wird das Rohrende auf Verformungen und scharfe Kanten geprüft. Anschließend wird der Rohrentgrater passend aufgesetzt und kontrolliert gedreht.
Innen- und Außenkante werden bearbeitet, bis keine störenden Grate mehr vorhanden sind. Danach müssen alle Metallspäne aus dem Rohr entfernt werden.
Rohr für das Pressfitting vorbereiten
Nach dem Entgraten wird das Rohrende gereinigt und auf Beschädigungen geprüft. Je nach Rohrsystem können weitere Arbeitsschritte erforderlich sein.
- Rohrende von Spänen und Verschmutzungen reinigen
- Rohr auf Rundheit und Beschädigungen kontrollieren
- Einstecktiefe des Fittings markieren
- Dichtung und Fitting vor der Montage prüfen
- Rohr ohne Verkanten bis zur vorgeschriebenen Tiefe einschieben
- Presskontur und Presszangengröße kontrollieren
Vorteile
- Rohrschneider und Entgrater als abgestimmtes Set
- Arbeitsbereich von 12 bis 35 mm
- Handbetrieb ohne Strom oder Akku
- Kontrollierter Schnitt mit mehreren Führungsrollen
- Innen- und Außenentgratung mit einem Werkzeug
- Kompakte Werkzeuge für Arbeiten direkt an der Installation
- Saubere Vorbereitung vor dem Einsetzen von Pressfittings
- Geeignet für Sanitär-, Heizungs- und Rohrleitungsarbeiten
Anwendung
- Verwendetes Rohrsystem und zulässiges Rohrmaterial bestimmen.
- Benötigte Rohrlänge einschließlich der Einstecktiefe ermitteln.
- Schnittstelle möglichst umlaufend markieren.
- Rohr sicher und spannungsfrei fixieren.
- Drehgriff des Rohrschneiders öffnen.
- Rohr zwischen Schneidrad und Führungsrollen einlegen.
- Schneidrad exakt auf der Schnittmarkierung positionieren.
- Drehgriff vorsichtig zustellen.
- Rohrschneider vollständig und gleichmäßig um das Rohr drehen.
- Nach jeder Umdrehung nur geringfügig nachstellen.
- Vorgang wiederholen, bis das Rohr vollständig getrennt ist.
- Rohrende auf Verformungen und scharfe Grate kontrollieren.
- Rohrentgrater passend auf das Rohrende setzen.
- Entgrater mehrfach kontrolliert drehen.
- Innen- und Außenkante prüfen.
- Metallspäne vollständig aus dem Rohr entfernen.
- Rohrende reinigen und Einstecktiefe markieren.
Hinweise und Grenzen
- Nur für geeignete Rohre mit 12 bis 35 mm Außendurchmesser verwenden.
- Materialeignung vor dem Schneiden anhand des Rohrsystems prüfen.
- Nicht für Kunststoff- oder Mehrschichtverbundrohre verwenden, sofern keine ausdrückliche Freigabe besteht.
- Nicht für massive Rundstäbe, Gewindestangen oder Kabel verwenden.
- Rohrschneider immer rechtwinklig zur Rohrachse ansetzen.
- Schneidrad nicht mit übermäßiger Kraft zustellen.
- Werkzeug während des Schneidens nicht seitlich verkanten.
- Stark verformte oder gequetschte Rohre nicht mit Gewalt schneiden.
- Beschädigte oder stumpfe Schneidräder nicht weiterverwenden.
- Führungsrollen und Schneidrad vor der Nutzung auf Verschmutzungen prüfen.
- Rohr nach dem Schneiden immer innen und außen entgraten.
- Metallspäne vollständig aus der Leitung entfernen.
- Rohrentgrater nicht mit einem Hammer auf das Rohr schlagen.
- Rohrkante nicht übermäßig anschrägen oder ausdünnen.
- Beim Schneiden und Entgraten Schutzbrille und geeignete Handschuhe tragen.
- Vor Arbeiten an bestehenden Leitungen das System absperren, drucklos machen und entleeren.
- Arbeiten an Gas-, Trinkwasser- und Heizungsinstallationen nur im zulässigen fachlichen Rahmen ausführen.
